中试控股技术研究院鲁工为您讲解：变压器绕组分段扫频测试仪

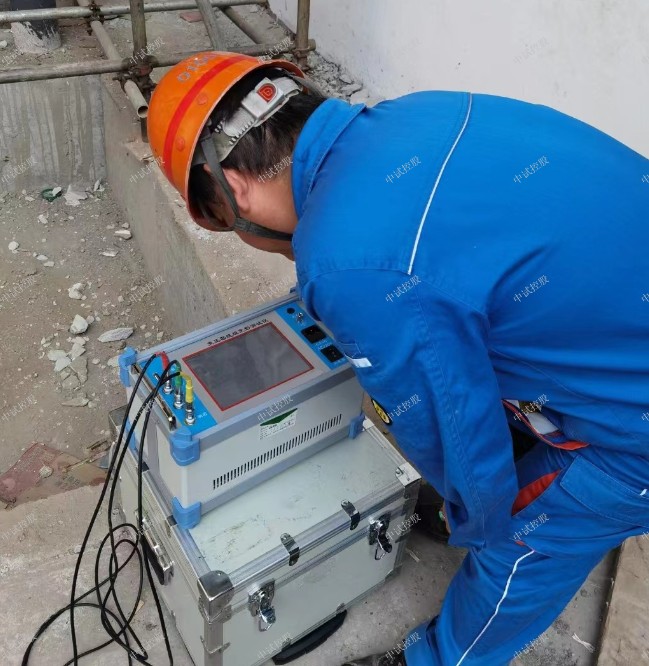

ZSBR-8500变压器绕组变形测试仪

双通道16位AD采样,8寸彩色触摸屏，亮度可调,USB2.0接口,支持数据上传和联机测试
先进的DDS扫频技术
参考标准：DL/T 911-2016

变压器绕组变形测试仪：变压器设计制造完成后，其内部结构和各项参数基本保持不变，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线耦合程度基本一致；
当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；

1.变压器设计制造完成后，其内部结构和各项参数基本保持不变，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线耦合程度基本一致；
2.当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；
3.基于以上思想和先进的测量技术，本设计了变压器绕组变形测试仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以准确的判断变压器的变形程度。
4.本仪器符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。

变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。

进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的RBX-H变压器绕组频率响应测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。
检测数据自动分析系统,横向比较A、B 、C三相之间进行绕组相似性比较,其结果为:①一致性很好②一致性较好③一致性较差④一致性很差,纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较，其结果为:①正常绕组②轻度变形③中度变形④严重变形；

ZSBR-8500变压器绕组变形测试仪技术指标
1. 设置6种不同的扫描方式：
线性 1K-1000kHz_1.0步进1kHz    1000点
线性 1K-1000kHz_0.5步进0.5kHz   2000点
线性 1K-2000kHz_1.0步进1kHz    2000点
线性 1K-2000kHz_0.5步进0.5kHz   4000点
分段100HZ - 1000kHz             1440点
分段100HZ - 2000kHz            2440点
2. 测量范围：(-100dB） - （+20dB）
3. 测量精度：0.1dB；
4. 扫描频率精度：0.01%；
5. 信号输入阻抗：1MΩ；
6. 信号输出阻抗：50Ω；
7. 同相测试重复率：99.9%

本仪器或PC软件针对变压器变形程度的分析严格按照DLT/911 2004执行，执行标准如下表所示：
绕组变形程度 相关系数R
严重变形 RLF<0.6
明显变形 0.6≤≦RLF<1.0 或 RMF<0.6
轻度变形 1.0≤RLF<2.0 或 0.6≤RMF<1.0
正常绕组 RLF≥2.0且RMF≥1.0且RHF≥0.6
注：RLF为低频段(1kHz-100kHz) 相关系数
RMF为中频段(100kHz-600kHz) 相关系数
RHF为高频段(600kHz-1000kHz) 相关系数

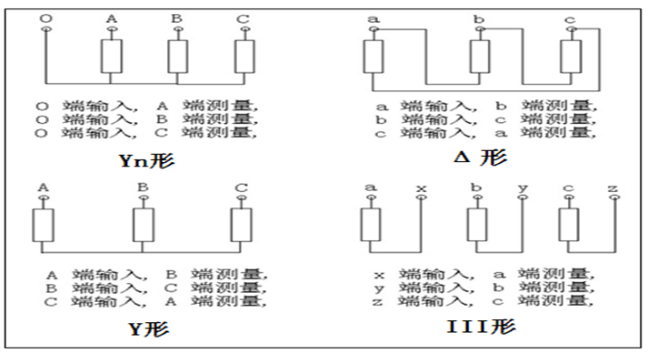

例如：R(AB,BC)表示A点注入B点测量与B点注入C点测量的相关系数，其他依次类推。
1. 连接好USB线和电源线，接通电源，进入主界面，点击【PC通讯】，PC机弹出如图11所示对话框；
2. 选择“是，仅这一次(T)”，单击“下一步”，弹出如图12所示对话框；
3. 选择“从列表或指定位置安装（高级）”，单击“下一步”，弹出一对话框，再次单击“下一步”，弹出如图13所示对话框；
4. 单击“仍然继续”，弹出如图14所示对话框，单击“浏览”，选择光盘的USB Driver目录，再单击“确定”；
5. 单击“下一步”等待驱动安装完成。
注意：对于某些WIN7系统，电脑有可能自行寻找驱动，但安装不成功，需要用户手动安装驱动，步骤如下：
鼠标右键单击“我的电脑”，选择“设备管理器”，找到“未知设备”选项，然后右键单击，选择更新驱动程序，单击“下一步”，选择光盘的USB Drive目录，单击“下一步”,点击“仍然继续安装”，直至安装完成

ZSBR-8500变压器绕组变形测试仪采用先进的DDS扫频技术;

ZSBR-8500变压器绕组变形测试仪采用双电源供电:市电AC220V士10%，内电源6V5AH蓄电池;
