中试控股技术研究院鲁工为您讲解：真空断路器测试仪

ZSZK-5000真空开关真空度测试仪

测量范围： 10-5～10-1Pa
不需拆卸真空开关即可测量
参考标准：DL/T846.9-2004

真空开关真空度测试仪：华中科技大学从九十年代初开始研究真空开关灭弧室真空度现场的定量检测，经过近十年的努力，于一九九九年获得专利，并实现了现场不拆卸定量测量。有了定量测量的手段，不仅可以测量真空开关真空度是否在正常范围内，同时更重要的是，对某些泄漏速度较快的真空开关，通过历年测量结果相比较，可以大致推断它的寿命，真正起到预防意外事故发生的目的。由“全国高压开关设备标准化技术委员会”制定的JB8738—1998《3.6—40.5KV交流高压开关用真空灭弧室》中规定“内部气体压力测量及允许储存期检查”是生产和使用高压开关设备真空灭弧室的单位的试验必做项目，并规定灭弧室的允许储存期为20年。真空灭弧室内部气体压力应低于6.6×10-2Pa。

ZSZK-5000真空开关真空度测试仪使用方法

1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。
2、将被测的真空管按图4与仪器接线。具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。
3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面○3，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。
4、设置管型。选择“设置管型”功能后,按确认键,屏幕会进入设置管型界面。此时，按“↑”键或“设置”键即可进行管型设置，具体的管型设置参数表如下：
灭弧室直径≤80mm             1号管型
80＜灭弧室直径≤100mm         2号管型
100mm＜灭弧室直径≤110mm     3号管型
110mm＜灭弧室直径             4号管型
注意：一般情况下玻璃管的壁厚为5mm,陶瓷管的厚度为10mm。
先测量出真空管的周长L，然后算出真空管的直径(L/3.14)，再用直径减去2倍真空管的壁厚即为灭弧室直径。
5． 真空度测量。  在进行测量前必须先进行管型设置（参见第四步）。按确认键返回界面○3,选择“测量”按确认键,进行真空度测量，仪器的显示如界面○4：
其中××表示充电所需要的时间。当充电时间从60秒降到0秒后，仪器停止充电，随即仪器输出脉冲高压并同时输出脉冲磁场电压。随后屏幕上会显示被测真空开关的真空度的值，测量结束后仪器将显示界面○5（2.3E-03Pa即为0.0023Pa）。
选择执行“保存”命令可保存当前液晶显示的数据,选择执行“打印” 命令即可打印出当前液晶显示数据,如果想再次进行测量，按“复位”键或者是按“↑”或“设置”键让光标置于“返回”后，再按“确认”键仪器即可返回到界面○3。
6．测量结束后，关闭仪器电源，并等待5秒后方可拆线。拆线时应先拆除与仪器相连的测试线，再拆除与真空管、磁控线圈的连线。
使用前请仔细阅读说明书,以免误操作

ZSZK-5000真空开关真空度测试仪参数
1、电    源： AC220V+15%，50Hz；
2、测量范围： 10-5～10-1Pa；
3、电场电压∶ 20KV；
4、磁场电压∶ 1600V；
5、仪器精度：10-5～10-4Pa   20%～25%;
       10-4～10-3Pa   15%～20%;
       10-3～10-2Pa   10%～15%;
       10-2～10-1Pa   5%～10%;
6、使用环境： -10℃～40℃；
7、外行尺寸： 460mm×335mm×330mm；
8、主机重量： 12kg。

ZSZK-5000真空开关真空度测试仪当使用完后，应将智能蓄电池活化仪主机及时放入机箱内。所有夹具和连线应整理后放入机箱内相应位置。

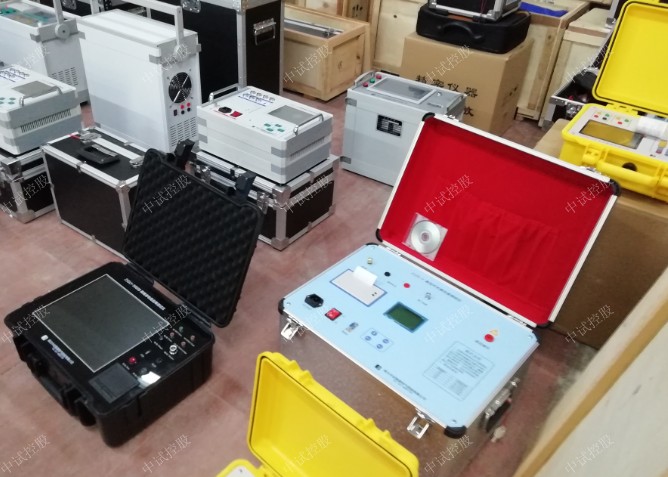

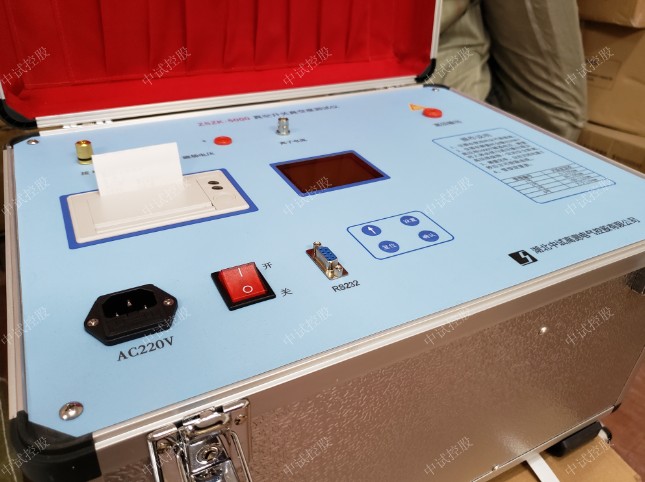

ZSZK-5000真空开关真空度测试仪是我公司在上一代产品的基础上根据现场用户的反映改进的新一代产品。该真空度测试仪具有测试精度更高，稳定性更好，智能化程度更高的特点。

ZSZK-5000真空开关真空度测试仪采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量
