中试控股技术研究院鲁工为您讲解：多功能铅酸蓄电池活化仪

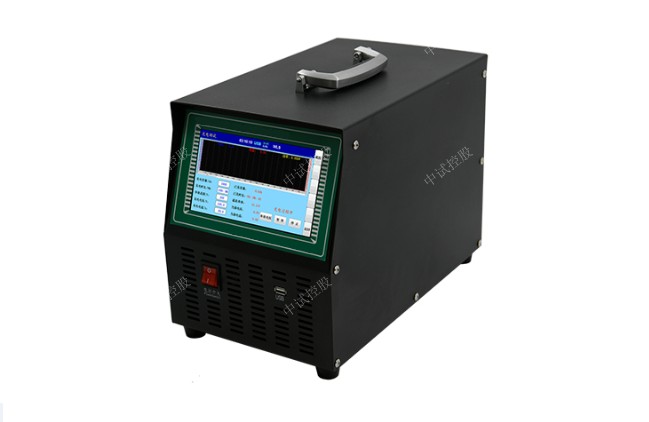

ZSKH-1630 蓄电池单体活化仪

电池充电、电池放电、电池活化、电池内阻测试、电池性能测
有过压、过流、过热保护电路，在线活化时可自动启动旁路装置
充放电电压：DC 2V 6V 12V，充放电电流：100A/30A/30A

蓄电池单体活化仪：该系列智能蓄电池活化仪以微电脑为控制中枢可对电池进行可编程的充电、放电、活化、内阻测试、容量试验等。本活化仪有过压、过流、过热保护电路，在线活化时可自动启动旁路装置，保证在市电掉电后电池组正常工作，是真正的在线活化仪。 活化仪随机配备管理软件，可对蓄电池各种维护操作数据和充放电曲线进行存贮、分析、打印。
本机适用于各种蓄电池的日常维护，落后电池在线恢复和电池生产厂家的型式试验。

ZSKH-1630蓄电池单体活化仪系统设置蓄电池测量原理
由于蓄电池电化学反应的复杂性，以及各种材料、结构、制造工艺及使用环境的不同
，致使不同厂家蓄电池的特性存在较大差异，即使同一厂家生产的蓄电池,其单体特性也会
有一定的离散性。迄今为止，世界上尚没有一种简单有效的方法能够对电池性能进行快速
准确的判定。蓄电池性能的检测和失效预测，仍是一个很复杂的电化学测量难题。
曾在电力、通信、金融、交通等行业中大量使用的固定式隔酸防爆铅酸蓄电池，可通过
测量端电压、查看电解液密度、液位、温度等了解电池状态。然而，阀控式铅酸蓄电池的
密封、贫液式设计，使得我们很难掌握其健康状况，隔酸防爆蓄电池的检测维护手段已不
再适用于阀控式蓄电池，这正是当前蓄电池运行管理的缺憾和难点。

ZSKH-1630蓄电池单体活化仪规格参数
适用蓄电池 DC 2V 6V 12V
充放电电压 DC 2V 6V 12V
充放电电流 100A/30A/30A
工作模式 单机模式，并机主机模式，并机从机模式，远端受控模式
保护性能 ??电池测试电压过压保护，欠压停机，过流保护，反接保护，65℃过温
保护，并具有LCD提示，蜂鸣器告警
控制精度 放电电流≤±1%；组端电压≤±0.5%；单体电压：≤±0.1%
PC机通信 RS485接口，USB接口
数据保存容量 内置SD卡8G容量 ，转存U盘16G容量
 工作环境
散    热 强制风冷
温    度 工作范围：-5～50℃ 贮藏温度：-40～70℃
湿    度 相对湿度0～90%（40±2℃）
海    拔 额定海拔4000米
噪    音 ﹤75dB
ZSKH-1630蓄电池单体活化仪功能特点
? 采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。
? 配备的PC机上位机软件，可对记录的总电压、放电电流等数据进行分析、并可生
成相应的数据报表。直观反应蓄电池组性能的曲线，图形、报表等，并可打印、查询。
? 设备本体上有USB接口，可将放电过程的数据存入U盘，再将U盘数据导入PC机。PC
数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表，使数据的转存更
加方便。
? 采用智能单片机ARM控制、7寸1024*600高清LCD液晶显示屏，电容触控操作，内
有中英文切换菜单，菜单操作简单明了。
? 自动保护停机功能，过温保护，过压保护，过流保护，反接报护，产生任一报警
停机时显示屏上能显示相应的报警提示，并自动断开空气断路器。
? 可设定充/放电终止条件，包括电池电压低/高、充电电流小、充/放电时间到，充
/放电容量，任一条件达到时，设备将自动停止测试并伴有蜂鸣提示音，同时自动记录停止
原因。
? 具有RS485远程控制充电、放电、活化功能。
? 具有多机并联方式充电、放电、活化功能，只需在并机参数为主机的设备显示屏
进行操作，并机参数为从机的设备能自动听从主机的指令平均分配功率，和启停操作。

ZSKH-1630 蓄电池单体活化仪具有RS485远程控制充电、放电、活化功能。

ZSKH-1630蓄电池单体活化仪具有多机并联方式充电、放电、活化功能，只需在并机参数为主机的设备显示屏进行操作，并机参数为从机的设备能自动听从主机的指令平均分配功率，和启停操作。

ZSKH-1630蓄电池单体活化仪采用智能单片机ARM控制、7寸1024*600高清LCD液晶显示屏

 智能蓄电池活化仪在测试的过程中，能否得出正确的试验数据，和试验前的参数

设置息息相关，因此电力工作者需要根据被测蓄电池的具体参数来进行设置，这样才能得

到正确的测试结果。

  中试控股技术博士为您解答：智能蓄电池放电监测仪是专门针对蓄电池组进行核对性放

电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计

。采用全新的无线通讯技术，通过PC机监控软件可对蓄电池放电过程进行实时监测，监控

每节电池的放电过程,因此在电力行业有广泛的应用，本文就以智能蓄电池放电监测测试仪

为例，来给大家简单介绍智能蓄电池放电监测测试仪使用时的注意事项都有哪些。

        1、测试仪应放置在通风良好、无腐蚀、无强电磁场干扰的环境下运行，主机箱前

后端通风孔不得堵塞，保证通风良好！

        2、测试仪正常工作时不得带电插拔连接端子，否则造成测试仪损坏！

        3、测试仪在放电过程中若交流电突然断电，风扇将继续工作进行散热，此时请勿

关闭放电开关，约1分钟后再关闭放电开关。

        4、请用户严格按照本说明书操作，严禁带电操作或野蛮操作。

        5、产品搬移过程中应避免磕碰或严重撞击。

        6、产品贮存中应注意防潮、防火。

        7、本说明书中图示及说明可能与实物有细微差别，请以实物为准。

        8、机内有高压，非本公司维修软件或授权维修人员不得擅自维修。

        9、未经本公司许可擅自拆机维修，保修自动失效。

        智能蓄电池放电监测仪是一款比较常规的电力试验设备，电力工作者需要熟练掌

握！概述

    中试控股技术博士为您解答：蓄电池在线监测系统是以蓄电池内阻、连接电阻、蓄电

池端电压、蓄电池组总电压、蓄电池组总电流和蓄电池组所在环境的温度为主要监测参数

，对电池性能、状态进行实时监测并且分析电池性能发展趋势对电池使用寿命作出判断的

在线监测系统。本系统可跟踪电池的性能均衡性，当发现性能严重恶化的故障电池，系统

会立即报警，为电池组“精细”维护提供依据。

功能特点

l 具有网络报警功能。

l 电池资源管理全面数字化、信息化。

l 全自动定时巡检蓄电池端电压、自动记录测试数据。

l 受控巡检电池内阻、端电压、容量，自动记录测试数据。

l 自动监测电池组性能均衡性，诊断电池故障，电池出现故障时自动报警。

l 单节电池和电池内阻性能状态既可在现场观测，也可在数据中心观测。标志明确，显示

直观。

l 现场检测无需人工介入，可避免因人工操作错误引起的短路、触电和负载断电等风险。

l 全隔离独立测试回路，既不受用户设备干扰，也不影响用户设备和电池组的正常运行。

l 既能通过以太网进行远距离操作，又能现场测试，数据可以通过以太网上传到计算机，

也可以人工到现场用

    U盘读取。

中试控股技术博士为您解答：本仪器是针对整组12V-600V蓄电池系列测试，不同规格型号

对整组要求不同，具体根据仪表为准。单体电池电压为1.2V-12V的铅酸蓄电池组进行测试

的专用仪器。仪器采用当前先进的测试技术原理，在新技术、新器件、新材料、新工艺的

研究应用上取得了一系列突破，是根据国家有关测试与维护规程要求所设计，对蓄电池进

行性能检测的专业测试仪器。该仪器放电功率大，体积小，重量轻，上位机数据管理软件

功能齐全，大大减少了蓄电池日常测试维护的工作量。为电池和UPS电源维护提供全面科学

的检测手段。
