中试控股技术研究院鲁工为您讲解：50KV油浸试验变压器

ZSYD(JZ)工频耐压试验装置(交直流试验变压器及控制箱)

参考标准：DL/T 474.4-2018

简易读懂：工频耐压试验装置可以做什么?

工频耐压成套装置：工频交流试验，用于各种电器产品、电气设备、绝缘材料等在规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷及衡量承受过电压的能力，有过压、过流保护，满足10KV开关柜、变压器、断路器、绝缘子、互感器、电缆等交直流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

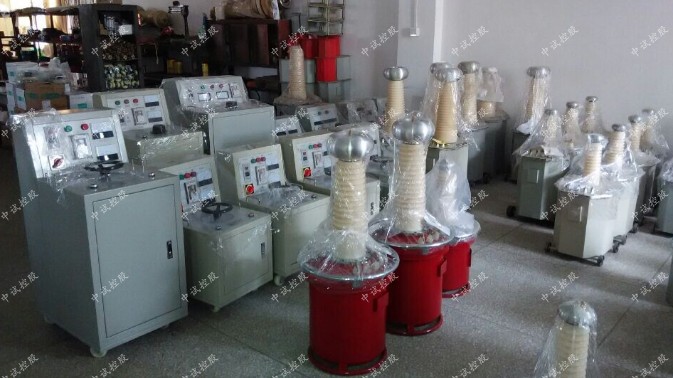

ZSYDJ-30kVA/50kV工频耐压试验装置(交直流试验变压器及控制箱)
高压试验变压器参数：
容量：30KVA
输入电压：AC400V  50Hz
输入电流：75A
输出电压：AC50KV
输出电流：AC600mA
控制台参数：
容量:30KVA
输入电压:AC380V 50Hz
输入电流:78A
输出电压:0～430V
输出电流:0～70A

ZSYDJ-10KVA/150KV高压试验变压器参数：
容量：10KVA
输入电压：AC400V  50Hz
输入电流：25A
输出电压：AC150KV
输出电流：AC66.6mA
控制台主要参数：
容量:20KVA
输入电压:AC380V 50Hz
输入电流:52.6A
输出电压:0～430V
输出电流:0～50A

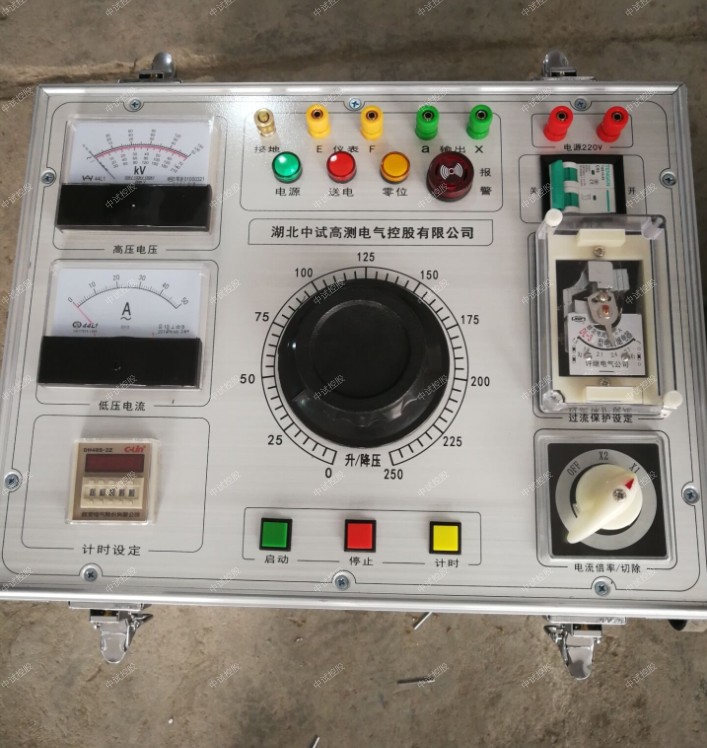

使用方法

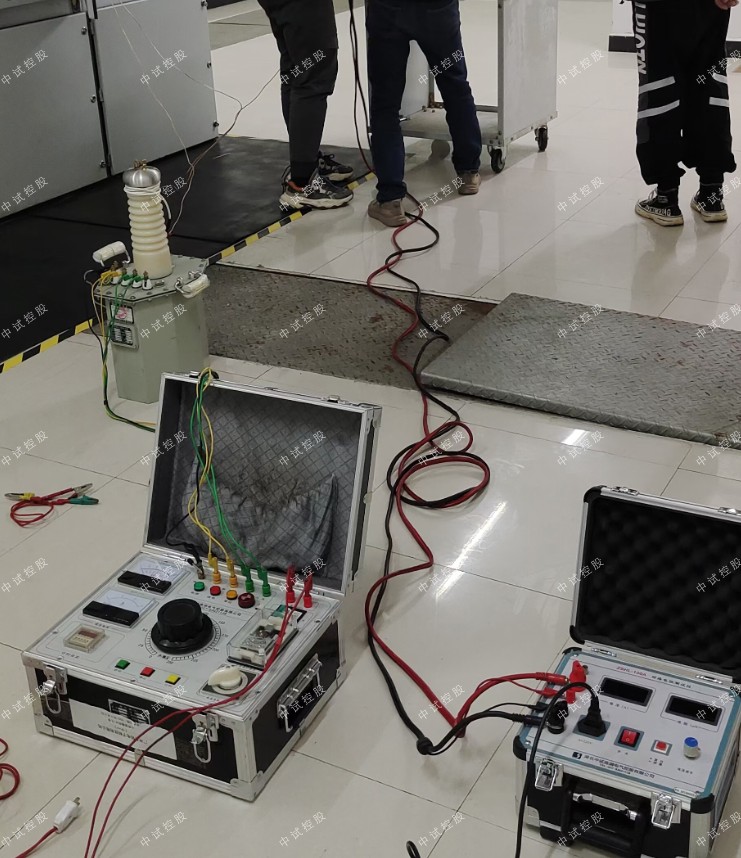

a) 按照试验要求将操作台、变压器、被试品连接好。
b) 接上电源，绿灯（8）、黄灯（5）亮，如果黄灯不亮，可将调压器手柄（4）逆时针旋到零位，直到黄灯亮，表示可进行试验操作。
c) 按照被试品正常试验所需电流大小和耐压时间，选定电流倍率转换/切除开关（12）的位置并设定好过流继电器（14）、时间继电器（10）的动作值。（变压器）过流动作设定值=过流继电器刻度盘读数×10×K。，其中K为电流倍率转换/切除开关的状态值，分别为1，2，OFF，开关处于×1、×2位置的K值分别为1、2，切除（OFF）位置为+∞（切除过流保护，一般不使用该档，只有在做冲击试验时才使用该档）。
d) 以上所有工作完成后，表示可以送电操作。按下启动按钮（3），红灯亮绿灯灭，一次主回路吸合，调压器受电。顺时针旋动调压器手柄开始升压。此时黄灯灭。密切注意电压表（9）的指示，当升到被试品的耐压值时，按下计时按钮（2）开始耐压计时并注意被试品的情况。
e) 当耐压计时到时，操作台自动声光报警。应立即逆时针旋转调压器手柄至零位，按下停止按钮和计时按钮，绿灯和黄灯亮和红灯灭。试验即告完毕。
f) 在升压或耐压过程中，如发生短路、闪络、击穿等过流时，过流继电器（14）动作，切断主回路。此时应将调压器逆时针旋转至零位。
6,高压可输出交流和直流，短路杆接入时，输出交流；短路杆拧出拿下时，输出直流。

工频耐压试验装置选型表如下：

根据部颁标准定，我国试验变压器的电压等级有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等级有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

工频耐压试验装置：就是做耐压试验的设备，它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。
