中试控股技术博士为您解答：同样是耐压试验设备的高压发生器，它们两者有什么区别吗？

串联谐振实验设备

中试控股技术博士为您解答：串联谐振试验装置运用串联谐振原理, 通过调节变频控制器的输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。

串联谐振耐压成套装置而直流高压发生器和超低频高压发生器与串联谐振不同的是超低频高压发生器只能应用于10kV和35kV的电缆，串联谐振耐压装置可使用10-220kV等规格,主变,发电机, CVT,开关等。直流高压发生器施加的“直流耐压”;串联谐振施加的“交流耐压’。

同时，因直流电压下绝缘基本上不产生介质，因此，直流耐压对绝缘的小。另外，由于直流耐压只需很小的泄漏电流，因而所需试验设备容量小，携带方便。

直流耐压试验并能通过电流与泄漏电流的关系 曲线发现绝缘的局部。由于直流电压下按绝缘电阻分压，所以，能比交流更有效地发现端部绝缘。

测量变压器绕组直流电阻与测量一般直流电阻的不同之处是变压器绕组具有巨大的电感。随着变压器电压等级的提高和单台容量的增大，高压绕组的电感可达数白亨，低压绕组的电感在数亨和十数亨之间。例如240MVA、220KV变压器高低压绕组的电感分别为160H和2.53H。

中试控股技术博士为您解答：由于变压器绕组具有巨大的电感，在绕组两端施加直流电压时，通过绕组的电流不是稳定值，而是由零逐渐增大到稳定值，这个过程称为绕组的充电过程，在充电过程中，充电电流的变化规律可用图1所示的等值电阻来分析

作用在变压器的结构中及其重要。

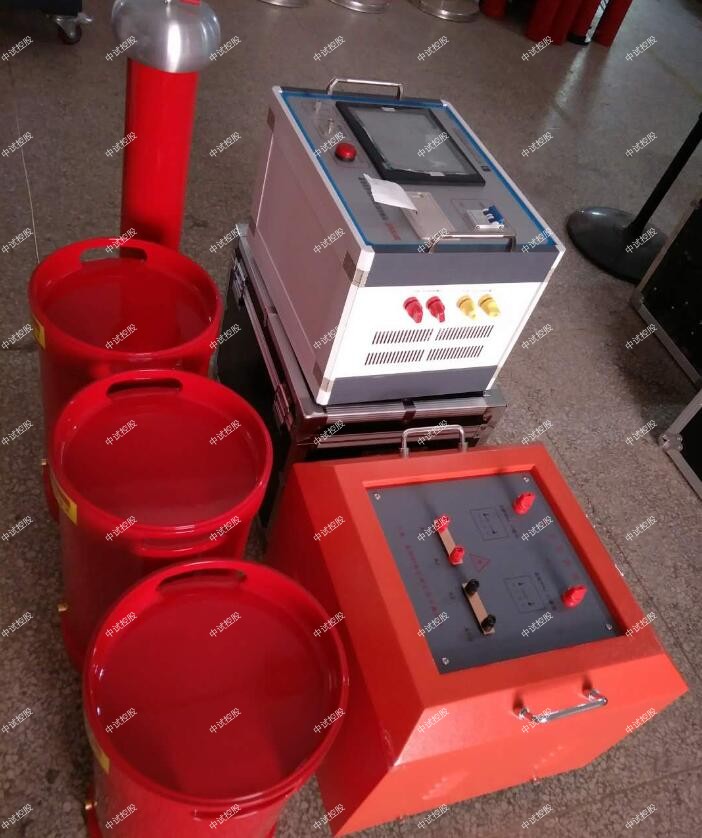

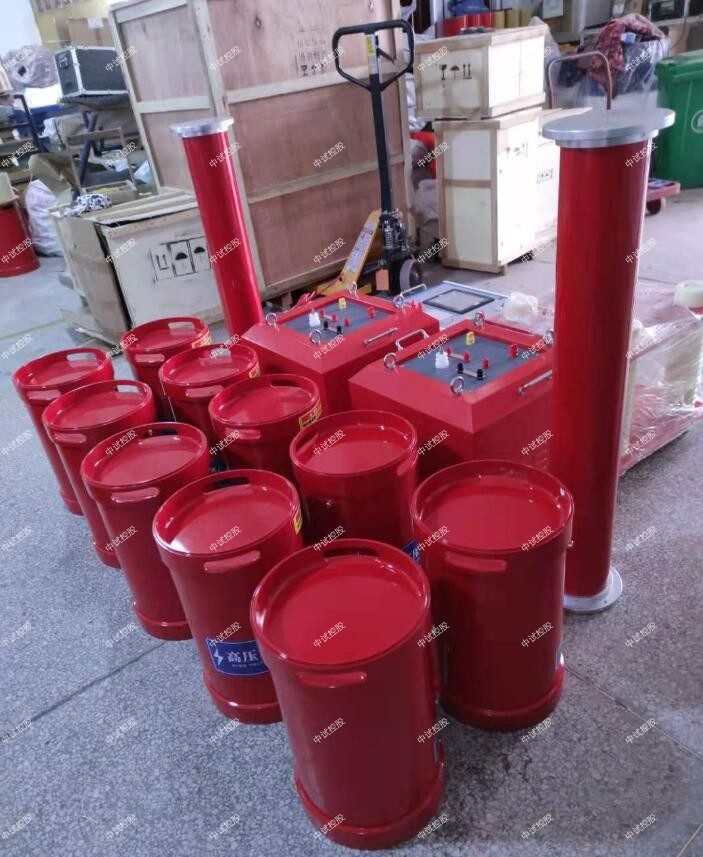

中试控股技术博士为您解答：ZSBP-150KVA/150KV变频串联谐振成套试验装置

150指设备能输出的最大额定容量，单位为kVA

150指设备能输出的电压等级，单位为kV；

（二）ZSBP-150kVA/150kV变频串联谐振耐压试验装置技术指标

1．额定电压：150KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

44kV-满足10kV开关,绝缘子,PT,CT,开关柜交流耐压试验；52kV-满足35kV电缆交流耐压试验；

85kV-满足35kV开关,绝缘子,PT,CT,开关柜交流耐压试验；

140kV-满足66kV开关,绝缘子,PT,CT,开关柜交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．中试控股电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源：单相220V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％±200V

12．ZSBP-150KVA/150KV变频串联谐振成套试验装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                           DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）中试控股设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：10kVA；

输入电压：单相220V 45～65Hz

输出电压：0～250V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～40A

重量：16kg

2.高压谐振电抗器（共4台）：37.5kV/1A

 额定工作电压：37.5kV

额定工作电流：1A

额定电感量：96H

连续工作时间：60min

重量：55kg

温    升：小于60度

工作频率：30~300Hz

3.激励变一台：

额定容量：10kVA

输入电压：250V

输出电压：2.5KV/ 5kV;

重量：60kg

4.电容分压器一台：DCF-150kV纯电容式

   自身电容量：1400pF

   工作频率：30～300Hz

   不确定度：1.5%

   额定电压:150kV/1400pF

   重量：16kg

1、10kV电缆 300mm2 长度不大于2km，试验电压为22kV，试验频率为30Hz～300Hz.   电抗器2台 并联

 2，10kV开关等，试验电压为42kV，试验频率为30Hz～300Hz.   电抗器2台串联

3，中试控股35kV电缆 300mm2 长度不大于1km，试验电压为52kV，试验频率为30Hz～300Hz.  电抗器2台串联2台并联

ZSBP-150KVA/150KV变频串联谐振成套试验装置

输入电源:

电压： 220V±10%

频率： 50/60Hz

   输出电压：0-250V（输入220V）；

   输出波形：方波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.0%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

串联谐振耐压成套装置3n次谐波的三相分量是同相位的，事实上，三角形接线给3n次谐波一条通路，而星形接线（无中线）却没能给它通路，这么一来，很多人就会 有大疑问：既然角形接线通路，而星形接线（无中线）无通路，那么应该是角形接线引入谐波，而星形接线无谐波才对啊，可为什么结论却是相反的呢？ 原因主要从变压器的磁通和励磁电流说起：（im是励磁电流）。不饱和时，正弦的Φ由正弦im产生。饱和时，正弦的Φ必须由尖顶的im产生。如果im 仍为正弦，则产生Φ的是平顶波

对于带有铜丝网屏蔽层且对地绝缘的电力电缆，也可将微安表串接在被试电缆的地线回路，在微安表两端并联一放电开关，测量时将开关拉开，测量后放电前将开关合上，避免放电电流冲击损坏微安表。

应在高压侧直接测量试验电压。中试控股因为采用半波整流或倍压整流时，如采取在低压侧测量电压换算至高压侧电压的方法，由于电压波形和变比误差以及杂散电流的影响，可能会使高压试验电压幅值产生较大的误差，故应在高压侧直接测量试验电压。

每次串联谐振试验完毕，应先降压，切断电源。然后对被试电缆用每千伏约80千欧的限流电阻对地放电数次，然后再直接对地放电，放电时间应不少于5分钟以保证充分放电。
