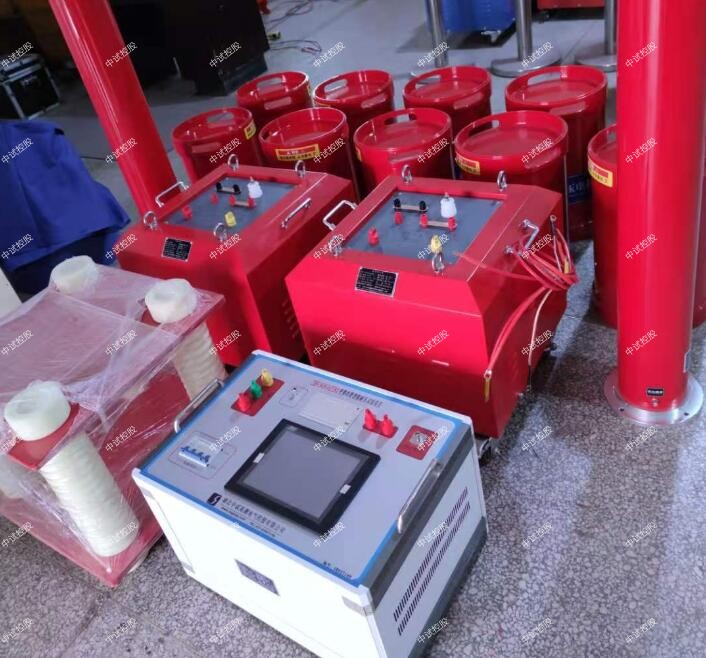

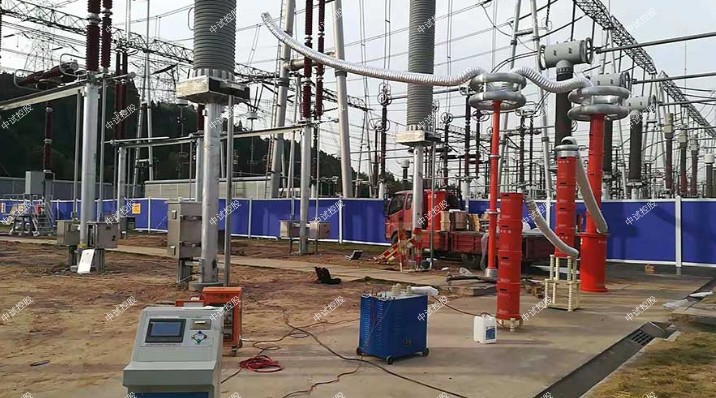

中试控股技术博士为您解答:ZSBP-132KVA/22KV变频串联谐振耐压试验装置

132指设备能输出的最大额定容量,单位为kVA

22指设备能输出的电压等级,单位为kV

(二)ZSBP-132KVA/22KV变频串联谐振耐压试验装置技术指标

1.额定电压:30KV

变频谐振试验装置被试品的:

22kV-满足10kV电缆交流耐压试验;

2.输出电压波形畸变率:<1.0

3.允许连续工作时间:额定条件下一次工作60分钟,

4.装置自身品质因数:Q>50

5.火力发电机试验时满负荷下品质因数:Q>10(与负载相关)

6.中试控股电缆试验时满负荷下品质因数:Q>30(与负载相关)

7.主变压器试验满负荷时品质因数:Q>30(与负载相关)

8. GIS,开关等试验满负荷时品质因数:Q>50(与负载相关)

9.输入电源: 220V

10.频率调节范围:30Hz300Hz

11.系统测量精度:1.5

12ZSBP-132KVA/22KV变频串联谐振耐压试验装置具有过压、过流、零位启动等保护功能

(三)设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                           DL/T 849.62004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

(四)ZSBP-132KVA/22KV变频串联谐振耐压试验装置设备主要配置及中试控股技术参数说明:

1.变频电源一台:

额定功率:10kVA

输入电压:单相220V 4565Hz

输出电压:0250V可调

输出电压频率:30300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流:030A

重量:16kg

2.   高压谐振电抗器(共3台):44KVA/22KV

额定工作电压:22kV

额定工作电流:2A

额定电感量:50H

连续工作时间:60min

    升:小于60

工作频率:30~300Hz

重量:38kg

3.   激励变:  1

额定容量:10kVA

输入电压:250V

输出电压: 2kV4kV

4.电容分压器一台: FRC-30kV纯电容式

   自身电容量:6600pF

   工作频率:30300Hz

   不确定度:1.5%

   额定电压:30kV

   ZSBP-132KVA/22KV变频串联谐振耐压试验装置重量:10kg

1. 10kV/300mm2的电缆,长度 3km,电容量≤1.12 uF试验频率为30-300Hz,试验电压22kV,电抗器3并技术参数

   输入电源:

电压: 220V±10%(10kW以上)

频率: 50/60Hz

   输出电压:0-250V

   输出波形:正弦波

   频率调节范围:30-300Hz

   频率分辨率:0.01Hz

   频率稳定度:0.1%

   频率步进值:5Hz,1Hz0.1Hz0.01Hz

   电压分辨率:0.1kV

   电压测量精度:1.5%

   电压步进值: 1%0.1%0.01%

   运行连续工作时间:60分钟


高压变压器在使用过程中应该注意的事项

首先,将线路接好。除了试验时要将各个线路接好外,变压器还要和操作系统的外壳接地。与此同时,高压绕阻与测量绕阻的尾端要安全接地。

其次,升压过程中的注意事项。当调压器在零时,将开关合上,此时匀速升压,需要升到额定电压的位置处,此时还要对仪表的指针进行观察。若有异常现象出现,要立即将电断开,做出检查后再继续进行试验。在进行实验过程中,必须将变压器的铁芯接地,因为根据其工作原理可知

综上所述,对于电力方面的试验来讲,安全问题是为重要的问题。进行中试控股电力高压试验时,多数试验环节都需要工作人员亲自来完成,这就对安全问题要求更高,涉及到的安全因素很多。为了提高试验过程中的安全系数,各个试验人员都要明确各自责任,明确试验的与方法,各尽其责,提高测量的精准度。试验的总负责人,要以身作则,充分发挥其作用,做好中试控股试验前的检查与准备工作,控制好试验时的关键环节,在提高试验数据准确性的同时,达到提高电气设备可靠性

平衡绕组的作用

3n次谐波的三相分量是同相位的,事实上,三角形接线给3n次谐波一条通路,而星形接线(无中线)却没能给它通路,这么一来,很多人就会有大疑问:既然角形接线通路,而星形接线(无中线)无通路,那么应该是角形接线引入谐波,而星形接线无谐波才对啊,可为什么结论却是相反的呢?

 也可按下列公式进行换算:

    对于热塑性绝缘:
        Rt
R×2(75-t)10(MΩ)

对于B级热固性绝缘
        Rt
R×1.6(100-t)10(MΩ)

式中 R——绕组热状态的绝缘电阻值;
         Rt
——当温度为t℃时的绕组绝缘电阻值;

         t——测量时的温度。


变频谐振试验装置什么是变压器?

变压器是一种静止的电气设备,根据电磁感应原理,将一种形态(电压、电流、相数)的交流电能,转换成另一种形态的交流电能。利用中试控股电磁感应的原理来改变交流电压的装置,主要构件是初级线圈、次级线圈和铁芯(磁芯)。主要功能有:电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。

不饱和时,正弦的Φ由正弦im产生。饱和时,正弦的Φ必须由尖顶的im产生。如果im仍为正弦,则产生Φ的是平顶波。 平顶Φ的中含有较大的3次谐波磁通,如果不加以抑制,将产生含有3磁谐波的感应电势,所以为了保证磁通和感应电势为正弦,励磁电流必须为尖顶波,即必须含有3次谐波分量。
