调频串联谐振试验装置

中试控股技术博士为您解答：串联谐振电路应具有两个良好的性能：

（1）选择信号的能力-称作串联谐振电路的选择性。选择性的好坏与因数有关。

（2）不失真的传送信号的能力-通过电路的通频带来衡量，而通频带的宽窄与因数有关。

电路的谐振频率是由电路本身的参数决定的，称为固有频率。当电路的固有频率等于的频率时，中试控股电路发生谐振。当电源的频率一定的情况下，可以通过调节电路参数l、c使电路达到谐振；当参数一定的情况下，可调节电源频率使电路谐振。

交接试验标准规定：“各相或各分支绕组的直流电阻，在校正了由于引线长度不同而引起的误差后，相互间差别不应超过其小值的2％；与时测得的数值换算至同温度下的数值比较，其相对变化也不应大于2％”。

调频串联谐振试验装置在预防性试验规程中要求；“中试控股汽轮发电机转子绕组相或各分支的直流电阻值，在校正了由于引线长度不同而引起的误差后相互间差别以及与初次测量值比较，相差不得大于小值的1．5％(水轮发电机为1％)。超出要求者，应查明原因”。其相间差别的相对变化的计算方法是，如前一次测量结果A相绕组比B相绕组的直流电阻值大1．5％，而本次测量结果B相绕组比A相绕组的直流电阻值大1％，则B相绕组与A相绕组的直流电阻值的相对变化为2．5％。

中试控股技术博士为您解答：ZSBP-75KVA比25KV变频串联谐振耐压试验装置

75指设备能输出的最大额定容量，单位为kVA

25指设备能输出的电压等级，单位为kV；

（二）ZSBP-75KVA比25KV变频串联谐振耐压试验装置技术指标

1．额定电压：25KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，中试控股开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源： 220V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％

12．装置具有过压、过流、零位启动等保护功能

（三）ZSBP-75KVA比25KV变频串联谐振耐压试验装置设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                       DL/T 849.6—2004

《电抗器》                                 GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

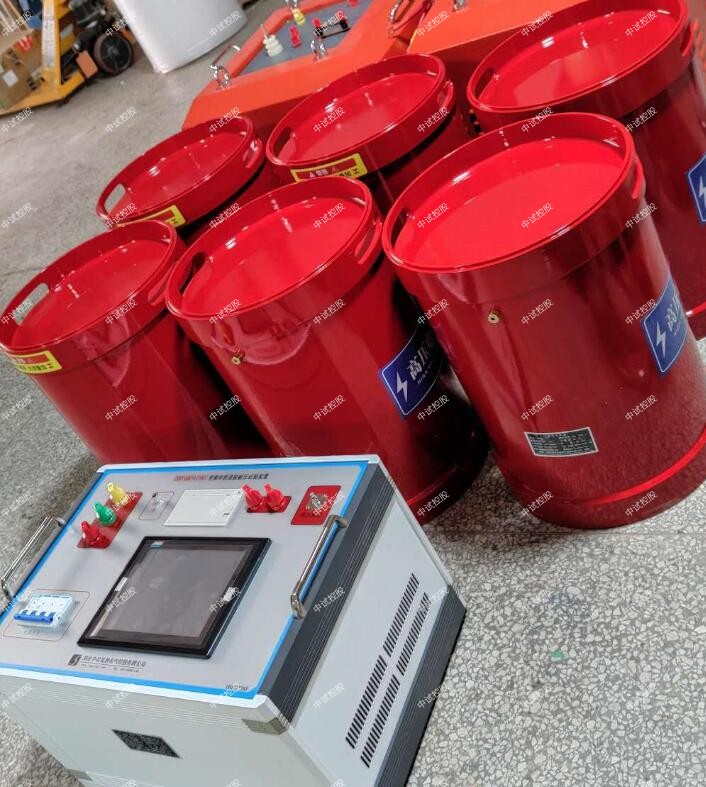

（四）设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：10kVA；

输入电压：单相220V 45～65Hz

输出电压：0～250V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～30A

重量：16kg

2.高压谐振电抗器（共3台）：25KVA/25KV

额定工作电压：25kV

额定工作电流：1A

额定电感量：100H

连续工作时间：60min

温    升：小于60度

工作频率：30~300Hz

重量：38kg

3.激励变：  1台

额定容量：10kVA

输入电压：250V

输出电压： 2kV，4kV

4.电容分压器一台： FRC-60kV纯电容式

   自身电容量：3000pF

   工作频率：30～300Hz

   不确定度：1.5%

   额定电压:60kV

   重量：10kg

1. 10kV/300mm2的电缆，长度 1.5km，电容量≤0.59 uF试验频率为30-300Hz,试验电压22kV，电抗器3并

技术参数

   输入电源:

电压： 220V±10%(10kW以上)

频率： 50/60Hz

   输出电压：0-250V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

2、ZSBP-75KVA比25KV变频串联谐振耐压试验装置功能描述

变频电源有如下几个显著的特点：

   波形为脉宽电压调节的方波。

   内部由ARM控制，中试控股操作功能得到优化,操作简单。

   自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。

   自动试验，可设置试验程序，试验程序分为5段，系统自动按设置的程序完成试验过程。

   耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示电压异常波动，由根据试验情况进行操作。

   实时显示试验状态，中试控股可根据试验状态进行相应操作。

   强大的保护功能：ZSBP-75KVA比25KV变频串联谐振耐压试验装置过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，保护响应时间不大于5微秒，确保安全。

   试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。

   数据查询功能,根据试验日期查询以往的试验数据。

仪器注意方面

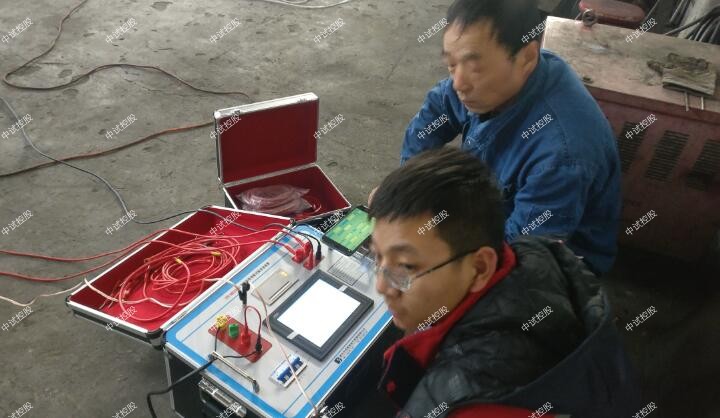

10KV变压器绕阻变形测试仪为保证仪器测量准确性我们需注意：

1.当变压器刚退出运行时需要散热，但再试验时需要终止人为散热，避免由于温差造成测量数据的不准确性；

2.仪器在测试是需要预热15分钟，在冬天或环温偏低时需要适当延长预热时间，保证测量准确性；

3.中试控股试验前应将变压器套管引线全部拆除；

调频串联谐振试验装置其相间差别的相对变化的计算方法是，如前一次测量结果A相绕组比B相绕组的直流电阻值大1．5％，而本次测量结果B相绕组比A相绕组的直流电阻值大1％，则B相绕组与A相绕组的直流电阻值的相对变化为2．5％。在预防性试验规程中要求；“中试控股汽轮发电机转子绕组相或各分支的直流电阻值，在校正了由于引线长度不同而引起的误差后相互间差别以及与初次(测量值比较，相差不得大于小值的1．5％(水轮发电机为1％)。超出要求者，应查明原因”。交接试验标准规定：“各相或各分支绕组的直流电阻，在校正了由于引线长度不同而引起的误差后，相互间差别不应超过其小值的2％；测得的数值换算至同温度下的数值比较，其相对变化也不应大于2％”。

经完成的测试结果调出。默认显示在第一条曲线的位置，随选择结果的递增，数据依次向下显示。当曲线数量到达大时（9条

曲线）时，不再递增，此时，可以选择需要替换的曲线，继续进行递增替换。如发现某条曲线不需要进行分析时，可以在曲线描

述信息（E）上点击鼠标右键，点击“清空曲线”，则该条曲线自动从分析列表中剔除。

E区中的曲线共分为三组，1-3为一组，4-6为一组，7-9为一组，每组曲线在组内进行相关性分析。因此，需要保证用于分析的曲

线在同一组别内，否则无法得到正确的分析结果。

检测变压器是否发生变形

变压器内部故障频率响应分析测试仪变压器是中试控股电力系统中不可缺少的重要仪器，在变压器检修或运输时可能会造成变压器绕组变形，同时中试控股变压器在试验过程中也可能发生匝间、相间短路等。
