10kv开关耐压试验仪
时间:2021-10-13

10kv开关耐压试验仪


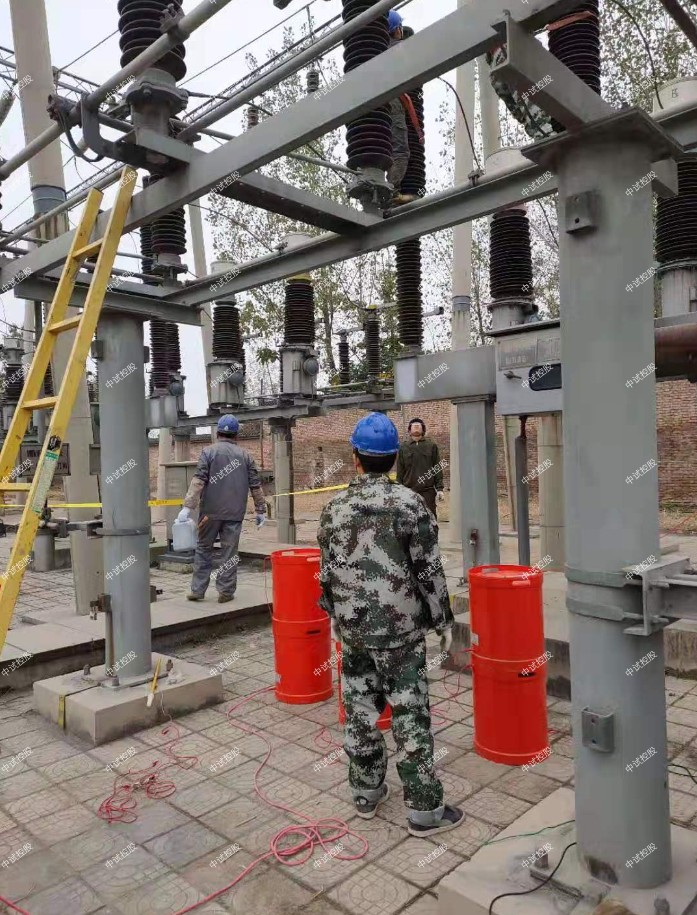

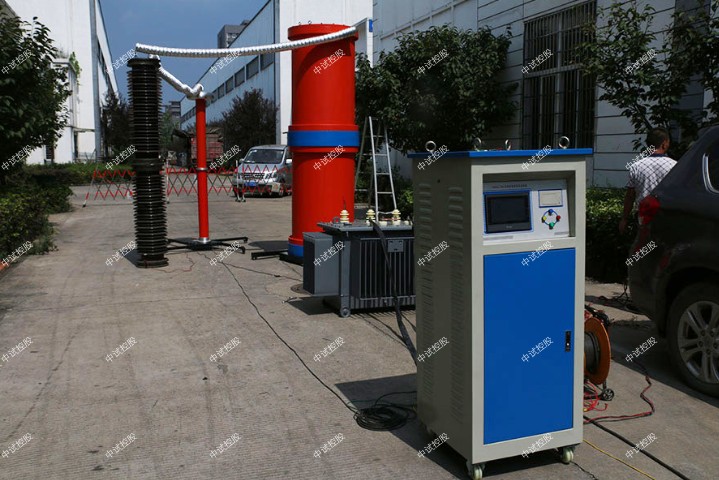

中试控股技术博士为您解答:ZSBP-390KVA/52KV变频串联谐振成套试验装置

技术方案

一、适用范围

1. 35kV/300mm2的电缆,长度3.0km,电容量≤0.59uF试验频率为30-300Hz,试验电压52kV

2.满足10kV变电站变压器、配电设备交流耐压。

二、中试控股系统主要性能及参数

1、电源电压:   380V±10%50Hz

  2、额定容量: 390KVA

  3、输出电压:     52KV

  4、输出电流:      7.5A

  5、输出电压波形:  正弦波;

6、输出电压波形畸变率: 0.5%

7、允许连续工作时间:额定输出电流下持续运行时间为60分钟;

  8、输出频率范围:     30300Hz

    9、品质因数:         30

10、系统噪声:       60db

11、系统测量精度:    1.0

12、频率分辨率:      0.01Hz

13、频率不稳定度:    0.05%

14、环境温度:       -25℃~ +55

相对湿度:       90%

海拔高度:       2000m

15、具备手动试验/自动调谐/自动试验模式。

16ZSBP-390KVA/52KV变频串联谐振成套试验装置具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源15KW                1

a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 中试控股额定输出容量: 15KW

c) 工作电源:      交流380V50Hz

d) 输出电压:      0500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:0.5%

h) 频率调节范围:  30300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平: 60dB

k) ZSBP-390KVA/52KV变频串联谐振成套试验装置变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m)    护 :中试控股具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O)    量: 16Kg

2、 励磁变压器15KVA            1

a) 中试控股额定容量:    15KVA

b) 输入电压:    500V

c) 输出电压:   2KV4KV

d) 工作频率范围: 30300Hz

e) 连续运行时间: 大于1小时

f) 10kv开关耐压试验仪电压比测量误差: 小于1%

g) 结构: 采用干式结构,绝缘耐热等级H,满足干式变压器规范要求;

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变;

内置过电压保护,防止

  h)    量:    60Kg ;

3、高压电抗器 ZSDK-97.5/26         4

a) 额定容量:   97.5KVA

b) 中试控股额定电压:   26KV

c) 额定电流: 3.75A

e) ZSBP-390KVA/52KV变频串联谐振成套试验装置品质因素:  Q30

f)     构:  干式;

    g)      量: 110Kg/

h) 连续运行时间:≥ 1小时

4、 电容分压器   ZSTRF-60/0.003                 1

a) 额定电压:    60KV

b) 工作频率:    30300Hz

c) 分 压 比:    10001

d) 分压比误差:  1%,

e) 测量精度:    交流有效值1.0

f) 介质损耗:    tgδ≤0.5% ;

g)     量:    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,30-300HZ内分压比不变。

1、变频电源

1)绝缘电阻测试

2)耐压试验:2000V1分钟

3)负载试验:在满负荷下,各器件的温升不大于45K

2、励磁变压器

1)直流电阻测量

  2)变比测量

  3)空载电流及空载损耗

  4)短路阻抗和负载损耗

  5)绝缘电阻测试

  6)温升试验:额定容量下运行60min,温升不大于65K

 3、电抗器试验

1)直流电阻测量

2)电感量测量

3)交流耐压试验

温升试验:额定容量下运行60min,温升不大于65K

      4、成套装置试验

1    ZSBP-390KVA/52KV变频串联谐振成套试验装置耐压试验:1.1额定电压下,耐压1min

2    短路试验:电压为0.5U0.8U1.0U的条件下,将高压输出突发短路3次,保护装置可靠动作,各单元完好。

3)噪音小于60dB


输电线路的防雷措施有哪些?
输电线路的防雷措施有:

1)避雷线(架空地线):中试控股沿全线装设避雷线是目前为止110kV及其以上架空线最重要和最有效的防雷措施。35kV及以下一般不全线架设避雷线,因为其绝缘水平较低,即使增加绝缘水平仍很难防止直击雷,中试控股可以靠增加绝缘水平使线路在短时间故障情况运行,主要靠消弧线圈和自动重合闸装置。

2)降低杆塔接地电阻:这是提高线路耐雷水平和减少反击概率的主要措施,措施有采用多根放射状水平接地体、降阻模块等反击是当雷电击到避雷针时,雷电流经过接地装置通入大地。若接地装置的接地电阻过大,它通过雷电流时电位将升得很高,作用在线路或设备的绝缘上,可使绝缘发生击穿。接地导体由于地电位升高可以反过来向带电导体放电的这种现象叫“雷电反击”。

3)加强线路的绝缘:如增加绝缘子的片数、改用大爬距悬式绝缘子、增大塔头空气距离。在实施上有很大的难度
方法。
,一般为提高线路的耐雷水平,均优先采用降低杆塔接地电阻的

4)耦合地线:在导线的下方加装一条耦合地线,具有一定的分流作用和增大导地线之间的耦合系数,可提高线路的耐雷水平和降低雷击跳闸率。

5)消弧线圈:能使雷电过电压所引起的单相对地冲击闪络不转变为稳定的工频电弧,即大大减少建弧率和断路器的跳闸次数。

6)避雷器:不作密集安装,仅用作线路上雷电过电压特别大或绝缘薄弱点的防雷保护。能免除线路的冲击闪络,使建弧率降为零。

7)不平衡绝缘:为了避免线路落雷时双回路同时闪络跳闸而造成的完全停电的严重局面,中试控股当采用通常的防雷措施都不能满足要求时在雷击线路时绝缘水平较低的线路首先跳闸,保护了其他线路。

8)自动重合闸:由于线路绝缘具有自恢复功能,大多数雷击造成的冲击闪络和工频电弧在线路跳闸后能迅速去电离,线路绝缘不会发生永久性的损坏和劣化,自动重合闸的效果很好。提高高压输配电线路质量的措施

首先需仔细勘察高压输配电线路附近的地形、地质情况,中试控股根据实际情况及时调整高压输配电线路基础工程的施工方案。目前高压输配电线路的基础通常都是由钢筋混凝土结构浇筑而成,所以,在进行基础工程施工时,首先进行的工作是对该地区附近的岩石环境进行勘探,根据岩石的分布情况合理调整施工方案。同时,要对施工材料的质量进行检查,确保材料的质量符合相关标准,然后,在施工过程中,要适当应用相关工艺技术,合理运用施工方法,规范施工技巧,并且要在后期施工过程中做好养护工作,为以后工作的开展提供更好的条件。
其次,要选刚度和强度都符合标准的杆塔,适当运用杆塔施工技巧,从而,提高杆塔施工的质量。在受力的情况下,只有杆塔的刚度和强度符合标准,才可以确保其形变程度在规定的范围以内。在施工之前,可以对杆塔进行试验,对齐施加一定的压力,然后,观测其形变程度,做好相关记录,最后,分析记录的数据,看是否符合相关标准。只有在实验结果达标的情况下,杆塔才可以投入使用。
最后,在架线的过程中,中试控股要根据高压输配电线路区域的地形情况合理地设计架线线路,从而,实现线路辐射区域的最大化。架线施工时,首先要选择质量合格的电线,这样才能确保电线能够承受住外界环境的考验。除此之外,要根据居民分布的情况,对高压配电线路进行合理的路线设计,这样可以在最大程度上扩大电力辐射的区域。
