10KV/35KV无晕试验变压器

分一类和二类

一类就是输入三PIN, 也就是输入有接地，这种情况耐压测试是1500VAC/1分钟；

二类就是输入二pin,没地线，这种情况初次级耐压是3000VAC/1分钟；

10KV/35KV无晕试验变压器4倍U0电缆上标示的电压例如8.7/10KV，8.7就是U0电压值，每相耐压时间15分钟

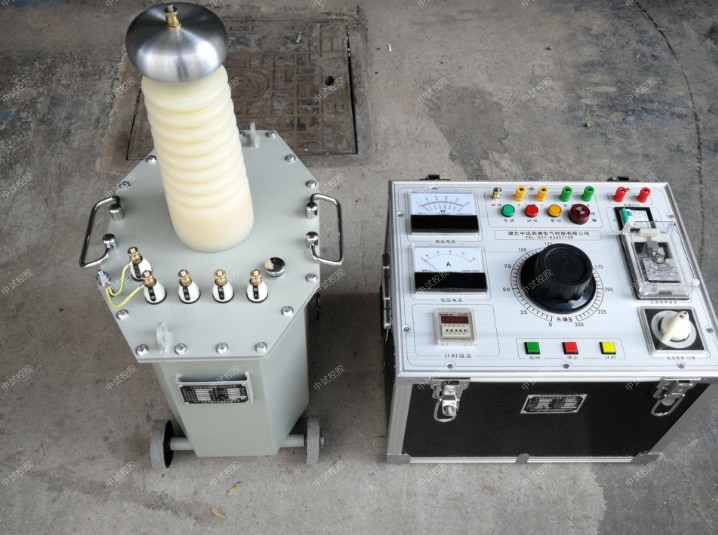

ZSYD(JZ)-5KVA/50KV工频耐压试验装置(中试控股交直流试验变压器及控制箱)


中试控股高压试验变压器参数：
容量：5KVA
输入电压：AC200V  50Hz
输入电流：25A
输出电压：AC：50KV    DC：70KV
输出电流：AC:100mA    DC:100mA


控制箱参数：
容量:5KVA
输入电压:AC220V 50Hz
输入电流:23A
输出电压:0～250V
输出电流:0～25A

变压器油耐压试验各耐压等级GB标准？

<运行中变压器油质量标准>GB/T7595-2000

66-220kV   投运前(≥40kV) 运行中(≥35kV)

35kV及以下 投运前(≥35kV) 运行中(≥30kV)

中试控股安规耐压测试的漏电流的值是多少？

基本绝缘耐压1250 漏电电流10mA，附加绝缘耐压3750，漏电电流3mA。耐压测试是侦测流过被测物绝缘系统之电流，以一高于工作电压之电压施加于绝缘系统;而电源泄漏电流(接触电流)则是在被测物正常操作下，以一最不利的条件(电压、频率)对被测物量测漏电流。简单地说，耐压测试之漏电流为无工作电源下所量测之漏电流，电源泄漏电流(接触电流)为正常操作下所量测之漏电流 。

耐压测试或高压测试(HIPOT测试) ，是用来验证质量和电气安全特性(如JSI、CSA、BSI、UL、IEC、TUV等等要求的标准)的一种100%的测试，也是最多人知道的和经常执行的安全测试。

在判断变压器故障时，交流耐压实验实验值为多少标准值

一、当变压器电压等级为35kV及以上，且容量在10000kVA及以上时，应测量直流泄漏电流；

    二、试验电压标准应符合表6.0.7的规定。当施加试验电压达1min时，在高压端读取泄漏电流。泄漏电流值不宜超过本标准附录三的规定。

表6.0.7 油浸式电力变压器直流泄漏试验电压标准

绕组额定电压(kV) 6～10 20～35 63～330 500

直流试验电压(kV) 10 20 40 60

    注：①绕组额定电压为13.8kV及15.75kV时，按10kV级标准；18kV时，按20kV级标准。

  第6.0.8条 绕组连同套管的交流耐压试验，应符合下列规定：

    一、容量为8000kVA以下、绕组额定电压在110kV以下的变压器，应按本标准附录一试验电压标准进行交流耐压试验；

    二、容量为8000kVA及以上、绕组额定电压在110kV以下的变压器，在有试验设备时，可按本标准附录一试验电压标准进行交流耐压试验

附录一

高压电气设备绝缘的工频耐压试验电压标准

 10KV/35KV无晕试验变压器附表1.1  高压电气设备绝缘的工频耐压试验电压标准

额定电压

(kV) 最高工作电压

(kV) 1min工频耐受电压(kV)有效值 油浸电力

变压器 并  联 电抗器 电  压

互感器 断路器、电流互感器 干式电抗器 穿墙套管 支柱绝缘子、隔离开关 干式电力变压器
