试验电压的加压方法

试验电压应到每相导体和外壳之间，每次一相，其他非试相的导体应与接地的外壳相连，试验电压一般由进出线套管加进去，试验过程中应使GIS每个部件都至少一次试验电压。

同时，为避免在同一部位多次承受电压而导致绝缘老化，试验电压应尽可能分别由几个部位。

若GIS整体电容量较大，耐压试验可分段进行。

工频耐压仪第二阶段是耐压试验，即在过程结束后进行耐压试验，时间为1min。

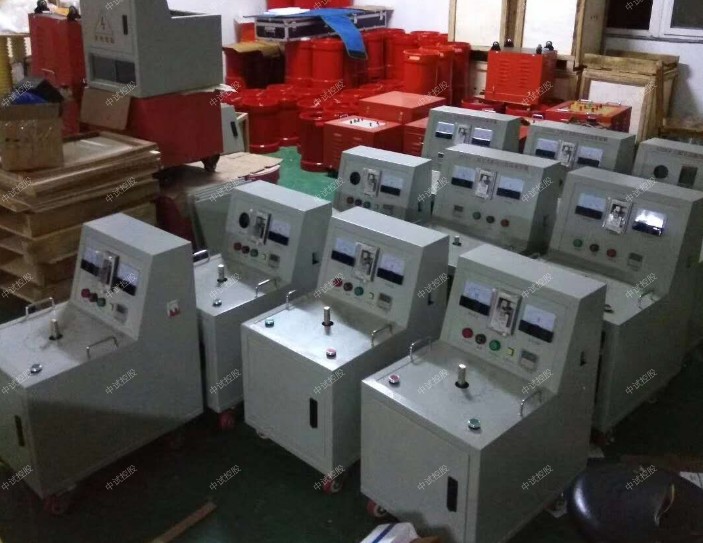

ZSYD(JZ)-20KVA/50KV工频耐压试验装置(交直流试验变压器及控制箱)


高压试验变压器参数：
容量：20KVA
输入电压：AC400V  50Hz
输入电流：50A
输出电压：AC50KV   DC 70kV
输出电流：AC400mA    DC200mA
尺寸:285mm X 440mm X 820mm
重量：95KG


控制台参数：
容量:20KVA
输入电压:AC380V 50Hz
输入电流:52.6A
输出电压:0～430V
输出电流:0～50A
尺寸:350mm X 410mm X 830mm
重量：67KG

耐压试验要求。

全波：全波是具有一定极性的非周期性脉冲电压波，其波前部分的电压上升很快，到达峰值后再缓慢地降到零。

截波：雷电冲击电压全波在经过一段时延（几微秒）后，被外间隙截断的波形称之为截波，根据截断时延的长短，截波分为波前截断和波尾截断。

操作波：波头时间Tcr与波尾时间T2的定义原则与雷电波相同，通常把符合Tcr=250μs和T2=2500μs的冲击波作为标准操作波。

陡波：电压转换,由高变低,而性能基本不变的波形称之为陡波。通流能力电极通过的电缆峰值，以电流为准。

纸绝缘电力电缆只采用直流耐压试验

(1)电缆电容量大，进行交流耐压试验需要容量大的试验变压器，现场不具备这样的试验条件。

(2)交流耐压试验有可能在纸绝缘电缆空隙中产生游离放电而电缆，电压数值相同时，交流电压对电缆绝缘的较直流电压严重得多。

(3)直流耐压试验时，可同时测量泄漏电流，根据泄漏电流的数值及其随时间的变化或泄漏电流与试验电压的关系可判断电缆的绝缘状况。

聚乙烯电缆不宜采用直流高压进行耐压试验

工频耐压仪交联聚乙烯电缆绝缘在交、直流电压下的电场分布不同。交联聚乙烯电缆绝缘层是采用聚乙烯经化学交联而成，属整体型绝缘结构，其介电常数为2.1~2.3，且一般不受温度变化的影响。在交流电压下，交联聚乙烯电缆绝缘层内的电场分布是由介电常数决定的，即电场强度是按介电常数而反比例分配的，这种分布是比较稳定的。

充油电缆主绝缘投运后不做直流耐压试验

(1)在运行中，外力可能对自容式充油电缆线路有作用，因此，不必要再进行直流耐压试验。

(2)电压高，试验困难。自容式充油电缆的电压等级高，因此试验电压也高，而且在终端头周围还有许多其他电气设备，  一般难以进行电压很高的耐压试验。
