工频耐压试验设备

由于变频串联谐振装置的试验频率随不同电容量的被试品而变化，所以其使用范围受到一定局限。

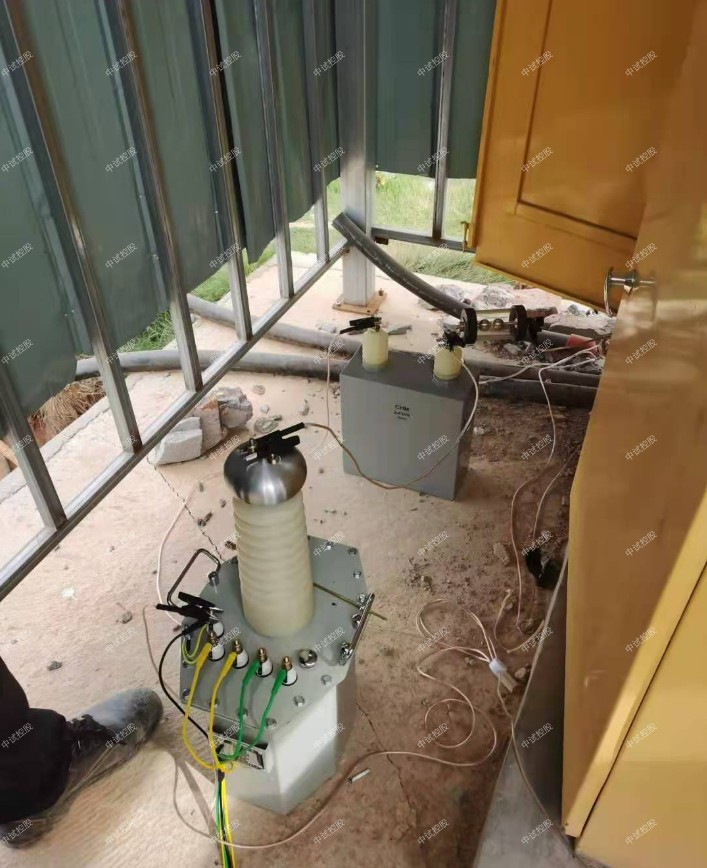

ZSYD(JZ)-20KVA/50KV工频耐压试验装置(交直流试验变压器及控制箱)


高压试验变压器参数：
容量：20KVA
输入电压：AC400V  50Hz
输入电流：50A
输出电压：AC50KV   DC 70kV
输出电流：AC400mA    DC200mA
尺寸:285mm X 440mm X 820mm
重量：95KG


控制台参数：
容量:20KVA
输入电压:AC380V 50Hz
输入电流:52.6A
输出电压:0～430V
输出电流:0～50A
尺寸:350mm X 410mm X 830mm
重量：67KG

中试控股串联谐振装置在实际使用时，试验回路调谐必须在很低的励磁电压下进行，调节电抗器电感或改变电源频率，使被试品端的电压达到最大，此时，回路达到谐振状态，再按规定的升压速度升高励磁电压，使高压侧达到试验电压。

工频耐压试验设备交流耐压试验用的设备通常有试验变压器、调压设备、过流保护装置、电压测量装置、保护球间隙、保护电阻及控制装置等，其中关键设备为试验变压器、调压设备、保护电阻及电压测量装置。

1、试验变压器

在选用试验变压器时，主要应考虑下面两点：

(1) 电压：根据被试品的试验电压，选用具有合适电压的试验变压器。试验电压较高时，可采用多级串接式试验变压器。要检查试验变压器所需低压侧电压是否与现场电源电压、调压器相配 。

(2) 电流：电流按式(1)计算：

        I=ωCxU        (1)

式中：

        I——试验变压器高压侧应输出的电流，mA；

        ω——角频率(2πƒ)；

        Cx——被试品电容量，μF；

        U——试验电压，kV。

其中Cx可从测量被试品的电容量/tanδ中得到或参考表1-1选取。

相应求出试验所需电源容量P(kVA)：

        P=ωCxU2×10-3        (2)

试验时，按P值选择试验变压器容量，一般不得超载运行。对采用电压互感器作试验电源时，容许在3min内超负荷3.5～5倍。

分级绝缘变压器的感应耐压试验

工频耐压试验设备感应耐压试验时要分析结构，比较不同的接线方式，选用适当的分接位置，计算出线端相间及对地的试验电压，选用满足试验电压的接线。一般要借助变压器或非被试相线圈支撑，对三相变压器往往要轮换三次，才能完成一台变压器的感应耐压试验。

根据调节方式的不同，中试控股串联谐振装置分为工频串联谐振装置（带可调电抗器，或带固定电抗器和调谐用电容器组，工作频率50Hz）和变频串联谐振装置（带固定电抗器，工作频率一般10Hz～300Hz）两大类。

中试控股工频串联谐振装置所用电抗器的电感量能够连续可调，当试验电压较高时，可以做成几个电抗器串联使用。

变频串联谐振装置变频串联谐振装置依靠大功率变频电源调节电源频率，使回路达到谐振，所用电抗器的电感量是固定的（不可调）。试验频率随被试品电容量不同而改变。
