所谓工频接地电阻，是指接地装置流过工频电流时所呈现的电阻值。所谓冲击接地电阻，是指接地装置流过雷电冲击电流时所呈现的电阻值。二者之间的关系，可由下式确定
    Rcb一水式中，
    Rcb——冲击接地电阻，Ω；
    R——工频接地电阻，Ω；
    a——冲击系数（一般都小于1）

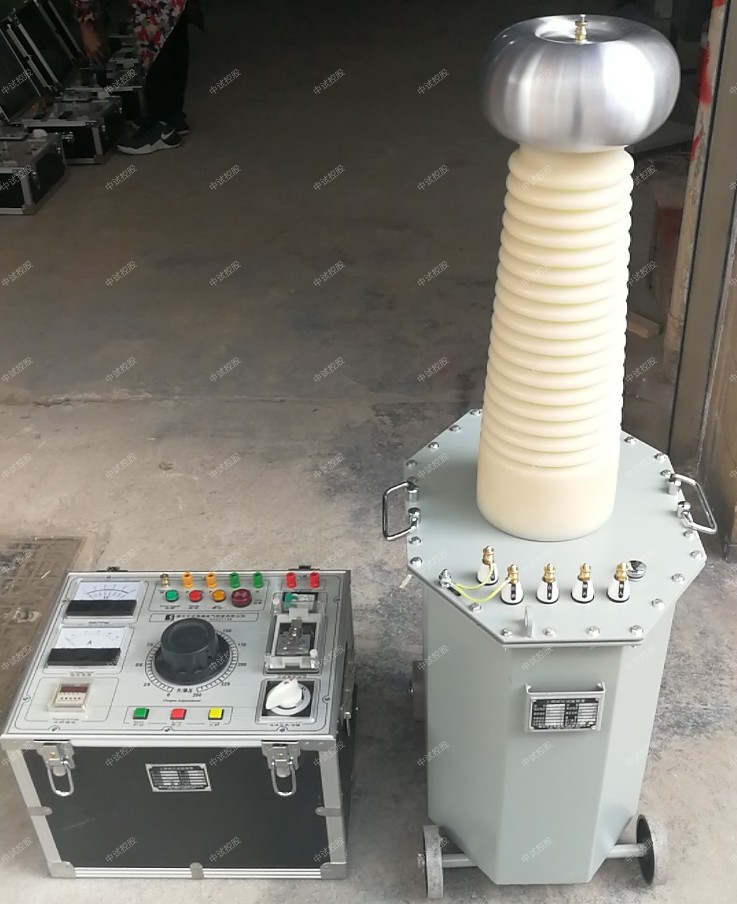

ZSYD(JZ)-10KVA/50KV工频耐压试验装置(交直流试验变压器及控制箱)


环网柜工频耐压设备高压试验变压器参数：
容量：10KVA
输入电压：AC200V  50Hz
输入电流：50A
输出电压：AC：50KV    AC：70KV
输出电流：AC:200mA    AC:142.8mA

中试控股控制箱参数：
容量:10KVA
输入电压:AC220V 50Hz
输入电流:45A
输出电压:0～250V
输出电流:0～50A

为什么避雷器工频放电电压会偏高或偏低？

避雷器工频放电电压偏高或偏低，除了限流电阻选择不当'升压速度不当和试验电源波形畸变等外部原因外，还有避雷器的内部原因。
    环网柜工频耐压设备避雷器工频放电电压偏高的内部原因是：内部压紧弹簧压力不足，搬运时使火花间隙发生位移；粘合的o型环云母片受热膨胀分层，增大了火花间隙’固定电阻盘间隙的小瓷套破碎，间隙电极位移；

阀式避雷器做工频放电试验时，为什么要规定电压波形不能畸变？

因为阀式避雷器做工频放电试验时，工频放电电压标准值有上限和下限，低于下限或超过上限均为不合格，因此测量电压时必须尽量准确。而做工频放电试验时大都使用一般的电压表，即读数为电压的有效值。当电源波形畸变时，电压大值与有效值的比值不等于以，这时测量到的电压就有误差。例如，中试控股曾对10组F7。10型避雷器在两处进行测试，虽然在两处所采用的仪器接线完全相同，但测试结果差别甚大。
    在变电站的测量值均在22-31.1kV之间，而在局内试验室的测量值均在29. 5-30kV之间。通过反复的对比试验，找出在两处测量值不同的原因是电源谐波的影响。
