高压断路器耐压测试仪6KV/10KV

工频控制箱介绍

很多时候大部分认为控制箱是油浸式变压器的电源，其实不是，控制箱的用途还是比较广泛的，自带四路输出，具备过流、过压保护，电压自由手动调节，输出容量5kvA，电压0~200V，电流0~25A，可通配其他满足电气参数要求设备的工作电源。

中试控股：工频试验变压器控制台与控制箱区别用途

中试控股工频交流耐压试验接线图

1、高压断路器耐压测试仪6KV/10KV根据试验要求，选择合适的设备、仪器、仪表、接线图。

2、合理布置试验器具；接线高压部分对地应有足够的安全距离，非被试部分一律可靠接地。

3、加压前要检查调压器是否在“零位”，先进行空试。

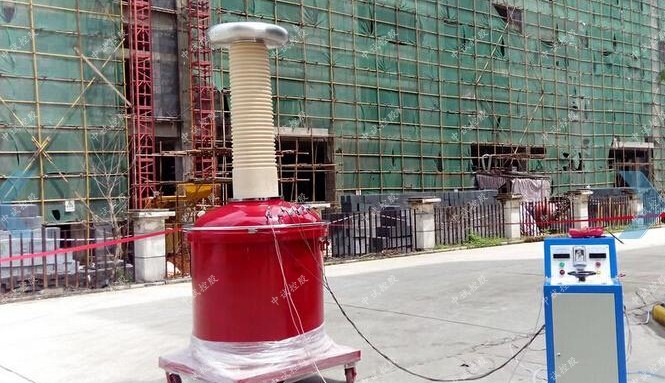

ZSYD(JZ)-10KVA/50KV工频耐压试验装置(交直流试验变压器及控制箱)

高压试验变压器参数：
容量：10KVA
输入电压：AC200V  50Hz
输入电流：50A
输出电压：AC：50KV    AC：70KV
输出电流：AC:200mA    AC:142.8mA

控制箱参数：
容量:10KVA
输入电压:AC220V 50Hz
输入电流:45A
输出电压:0～250V
输出电流:0～50A

4、调整保护间隙，使其放电电压为试验电压的105%-110%连续试验三次，应无明显差别，并检查过流保护装置动作的可靠性。

5、接上试品，将调压器置“零位”。

6、打开仪器电源开关，速度均匀的将电压升至试验电压，立即开始计时，加压持续时间到后，迅速而均匀的将电压降至零，断开电源，挂上接地线。

1.高压断路器耐压测试仪6KV/10KV工频耐压试验前，应测量发电机定子绕组的绝缘电阻，若有严重受潮或严重时，应在清除后进行耐压试验。

2.检查所有的试验设备，仪表等应选择正确，接线无误。

3.中试控股试验变压器在空载条件下调整保护球隙，使其放电电压为试验电压的110%~115%，然后升至电压下维持1min，无异常情况即将电压为零，切断电源开关。

4.经过限流电阻在高压侧短路，调试过电流保护动作的可靠性，过电流保护一般整定为试验电压下被绕组电容电流的150%左右。

5.将试验变压器的高压侧引线接到被试发电机绕组上，检查调压器应在零位，然后合上电源，开始升压，升压速度在40%试验电压以内可迅速升压，以后升压速度应保持均匀，一般为20s左右升到试验电压（或每秒3%试验电压）。当电压升至试验电压后，开始计时，去电压即电容电流值，持续1min后，寻租降压到零，拉开电源，将被试绕组接地放电。
