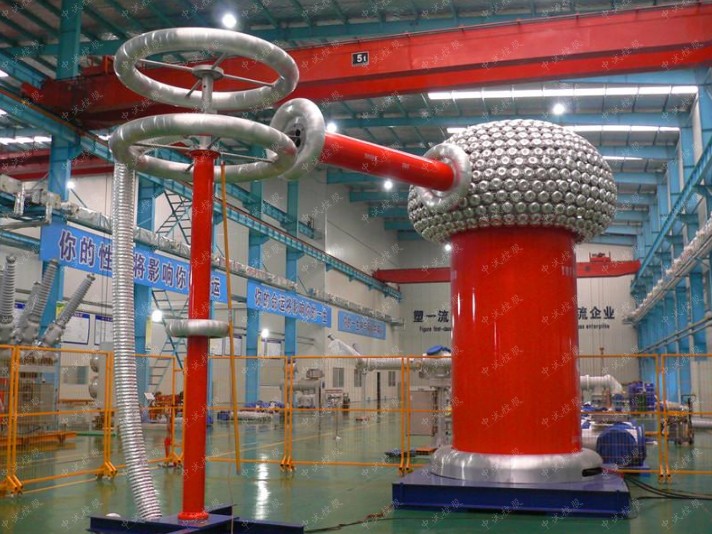

变频串联谐振试验成套装置

传统的倍频试验都是指三倍频试验，实现方法是将变压器接成开口三角形，获得三倍频150hz的电压。

ZSDBF多倍频电源，采用电力电子技术、高效输出50、100、150、200Hz正弦波信号，用于电压互感器、变压器的感应耐压试验。

变频串联谐振试验成套装置使用超低频高压发生器进行电缆的超低频耐压试验方法是怎么样的呢？超低频高压发生器主要用来进行高压电力设备的绝缘耐压试验，具有升压快、电压等级高、重量轻等特点，一直深受广大电力工作者的欢迎，但是此设备的试验比较繁琐，因此本文就以ZS1104超低频高压发生器进行电缆的超低频耐压试验来进行讲解。

１、将与试品相连的电器设备全部脱离试品电缆。

２、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验，记录试验值。

３、试验电压峰值：Ｕmax＝３Ｕo，其中Ｕo为电缆导体对地或屏蔽之间的额定工作电压。

35kV变频串联谐振5km，110kV电缆1km
一、简介
ZSBX-35kV变频串联谐振5km，110kV电缆1km


1、中试控股帮助实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。


二、技术参数
试验对象：


1、35kV/300mm2电缆5km的交流耐压试验，电容量≤0.97uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
2、110kV/630mm2电缆1km的交流耐压试验，电容量≤0.201uF，试验频率30-300Hz，试验电压128kV，试验时间60min。


设备组合


被试品对象


电抗器81kVA/27kV十节


激励变压器输出端选择110kV/630mm2电缆1km


使用电抗器五节串联两组并联5kV35kV/300mm2电缆3km


使用电抗器两节串联三组并联2.5kV35kV/300mm2电缆4km


使用电抗器两节串联四组并联2.5kV35kV/300mm2电缆5km


使用电抗器两节串联五组并联


（其中一组电抗器接地）


2.5kV


额定容量：810kVA；
输入电源：三相380V电压，频率为50Hz；
额定电压：54kV；135kV；
额定电流：15A；6A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形畸变率：输出电压波形畸变率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；


中试控股激励变压器ZSJLB-30kVA/2.5/5kV/0.4kV         1台
额定容量：30kVA；
输入电压：0-400V，单相；
输出电压：2.5/5kV
结    构：干式；
重    量：约130kg；


中试控股变频电源ZSXB-F-30kW/380V           1台
额定输出容量：30kW
工作电源：380±10%V（三相），工频
输出电压：0 –400V，单相，
额定输入电流：75A
额定输出电流：75A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪声 水 平：≤50dB


中试控股高压电抗器ZSDK-81kVA/27kV           10节
额定容量：81kVA;
额定电压：27kV；
额定电流：3A；
电感 量：34H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约75kg；


电容分压器ZSFRC-130kV/2000pF            1套
额定电压：130kV；
高压电容量：2000pF
介质损耗：tgσ≤0.5%；
分压 比：1500：1
测量精度：有效值1.5级;
重    量：约26kg；

试验时间到后，仪器自动停机。试验中若无放电发生，则认为通过耐压试验。

在升压和耐压过程中，如发现输出波形异常畸变，而且电流异常增大，电压不稳，试品电缆发生异味，烟雾或异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。

试验过程中，如果遇到非试品电缆绝缘使仪器出现过流保护，在查明原因后，应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验。

试验时间：６０分钟。

可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。

用随机附带的专用柔性连接电缆将试验设备与试品电缆按图1７所示的方法相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。

感应耐压的方法是通过被试变压器本身，通过在变压器低压绕组上电压，使得在变压器高压绕组上感应出较高的试验电压来实现的。

在正常的条件下，感应出试验所需的电压，需要的励磁电流相应的加大，又因为变压器的铁芯存在饱和现象，势必会导致励磁电流急剧增加，而电压增加却不一定能满足要求。并且还需要大容量超高压的试验设备，所以现有试验设备的能力不能完成。因此，一般采用倍频感应的方法进行耐压试验。提高频率从而提高变压器铁芯的饱和点，使得在工频条件下无法实现的耐压试验得以实现。

为适应这种情况，35KV、110KV、220KV供电等级的电力变压器已在包钢得到了广泛的应用。

变频串联谐振试验成套装置由于35KV以上的电力变压器的绝缘材料及处理工艺的复杂要求，全部做成分级绝缘变压器。也就是人们常说的半绝缘变压器。也就是说，变压器高压绕组的绝缘不是同一水平，绕组端部绝缘较高，中点绝缘相对较低。这就对变压器的试验也提出了更高的要求。传统的外施耐压在这里已不再适用，必须采用感应耐压的方法。其次，试验过程中，通过串联谐振试验装置的故障信号也可以判定电缆的绝缘是否良好，主要是观察试验过程中有没有出现非人为的紧急停机，闪络故障等，如果出现，应该停机检查，检查绝缘电阻是否满足要求，如果不满足要求，说明该电缆已经发生不同程度的绝缘故障，不符合投运要求， 需要注意的是电缆在进行交流耐压实验时，注意电缆的积累效应，尽量减少交流耐压对电缆的损伤。

试验前，我们首先要对试验的电电力电缆进行绝缘电阻的测量，并且记录数据，然后用20-300Hz的交流耐压试验设备（”串联谐振”）按照上述要求进行交流耐压试验， 试验完毕后对电缆进行充分的放电，然后测量绝缘电阻值，数据结果应该与试验前测量的结果非常相近，可以认为电缆绝缘良好；

例如：额定电压为10KV电缆，单相额定电压 Ｕo：

Ｕo＝１０/√３kV

所以试验电压峰值为：Ｕmax＝３Ｕo

＝３×１０/√３kV

＝√３×１０kV

＝１７．３２kV

４、试验时间：６０分钟。
