变频谐振串并联试验装置

发电机的绝缘强度,工频交流耐压试验是有效和直接的方式，因为工频交流耐压试验中的电压和工作电压的波形频率都是一样的，这将对判断发电机是否可以使用具有重要的决定意义，所以工频交流耐压试验是发电机绝缘试验中一项非常重要的试验。

        进入耐压试验后，仪器显示下图所示界面，耐压试验的操作方法为：

        2 选择开始试验，进入所示画面，点击运行后仪器按照先升压至耐压值，如果升压过程中，发生击穿现象则试验直接结束，如果升压至耐压值过程中没有发生击穿，则在耐压值电压停留“耐压时间”所设定的时间长度。

注意：

        1 试验过程中，如果高压仓被打开，仪器会自动提示高压仓已被打开

        2 试验过程中如果意外关机，再开机时仪器会接着上次没有完成的试验继续进行。

        3 仪器通电后有高压输出，严禁打开高压仓

        变频谐振串并联试验装置使用绝缘油介电强度测试仪做耐压实验，除了以上的方法外，还需要注意的问题有很多，需要电力工作者熟练掌握其试验方法，这样才能达到仪器的测试效果。

      需要注意的是：在进行交流耐压试验前，应综合分析判断绝缘电阻、吸收比、泄漏电流等其它无损检测结果，再决定发电机是否能进行耐压试验，以免在试验中绝缘过度击穿。

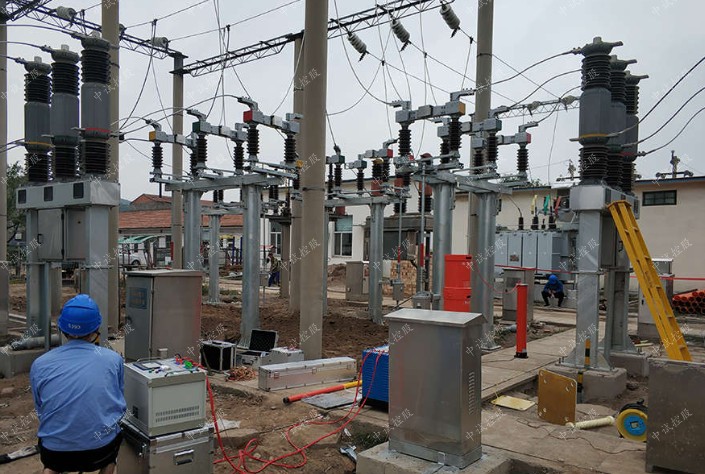

      如何做串联谐振发电机交流耐压试验，具体操作如下：

      过电流保护按试验变压器高压侧额定电流的1.2倍整定..

    电力变压器在长时间使用之后，内部的绝缘油的绝缘性能会大幅度降低，造成变压器性能的下降，因此需要定期将变压器内的绝缘油抽出，用绝缘油油介电强度测试仪来测量变压器油的耐压水平，那么该试验应当怎么做呢？本文就来给大家简单介绍如何用绝缘油介电强度测试仪做耐压实验。

      例如：50A的变压器励磁额定电流的高电压侧，所述变压器被配置为50/5，其电流继电器应调整5A的值。

      过电压保护设置为试验电压的1.1倍。

      例如：当测试电压为39千伏时，显示器应调整为43千伏。

      将分压器电缆连接到控制台上的高压两结接线柱上。注意所有接地线必须连接牢固可靠..

35kV开关母线串联谐振，互感器,35kV/50000kVA主变,35kV电缆2km,10kV5km
一、简介
ZSBX-35kV开关母线变频串联谐振


1、帮助实现各种被试品的预防交流耐压试验和交接交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。






二、技术参数
试验对象：


1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
2、10kV/300mm2电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
3、35kV/50000kVA主变的交流耐压试验，电容量≤0.015uF，试验频率45-65Hz，试验电压68kV，试验时间1min。
4、35kV开关、互感器的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。


设备组合


被试品对象


中试控股电抗器67.5kVA/27kV四节
激励变压器输出端选择35kV/300mm2电缆2km
使用电抗器两节串联两组并联3kV10kV/300mm2电缆5km
使用电抗器四节并联1.5kV35kV/50000kVA主变使用电抗器四节串联及补偿电容器6kV35kV开关、互感器使用电抗器四节串联6kV




额定容量：270kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压： 27kV；54kV；108kV；
额定电流： 10A；5A ；2.5A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形畸变率：输出电压波形畸变率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；


中试控股激励变压器ZSJLB-15kVA/1.5/3/6kV/0.4kV                      1台
额定容量：15kVA；
输入电压：0-400V，单相；
输出电压：1.5/3/6kV
结    构：干式；
重    量：约75kg；


中试控股变频电源ZSXB-F-15kW/220/380V                          1台
额定输出容量：15kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：37.5A
额定输出电流：37.5A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪声 水 平：≤50dB


高压电抗器ZSDK-67.5kVA/27kV                     4节
额定容量：67.5kVA;
额定电压：27kV；
额定电流：2.5A；
电感 量：46H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约65kg；


电容分压器ZSFRC-110kV/1500pF                      1套
额定电压：110kV；
高压电容量：1500pF
介质损耗：tgσ≤0.5%；
分压 比：1500：1
测量精度：有效值1.5级;
重    量：约10kg；


中试控股补偿电容器ZSBC-70kV/20000pF                      1套
额定电压：70kV/35kV；
高压电容量：20000pF/40000pF；
重量：15kg

      变频谐振串并联试验装置激励电压连接到所述两个高压电流控制台终端电流互感器。

      耐压时间设定：将时间继电器上的试验时间设定为要求的试验时间。

      测试配线检查正确后，控制台断路器关闭。如果调整器不处于零位置，则调整器将自动返回零。不要打开主电源，调整反应堆的核心间隙，观察升降和净限保护功能是否正常。

      关闭主电源，按下“升压”按钮，升压到电抗器获得数百伏特电压，通过改变气隙调节输出电压到最高，此时可调高电压，当电压达到测试电压值时，会自动承受定时，达到设定的耐压时间，设备自动将电压降至零。切断主电源。
