10KV1公里谐振试验装置

为什么要做电缆耐压试验？

降低运行中发生的电缆故障次数，减少电缆突发性停电；

提高供电可靠性。避免送电不成功，确保一次送电成功；有计划地开展耐压试验，可减少临时抢修次数，提高电缆设备检修计划性；

10kV电缆变频串联谐振3km

一、简介

ZSBX-10kV电缆耐压变频串联谐振装置

1、帮助实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；

2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

二、技术参数

试验对象：10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

额定容量：132kVA;

输入电源：三相380V电压，频率为50Hz;

额定电压： 22kV;

额定电流： 6A;

工作频率：30-300Hz;

装置输出波形：正弦波

波形畸变率：输出电压波形畸变率≤1%;

工作时间：额定负载下允许连续5min;过压1.1倍1分钟；

温 升：额定负载下连续运行5min后温升≤65K;

品质因素：装置自身Q≥30（f=45Hz）;

保护功能： 对被试品具有过流、过压及试品闪络保护（详见变频电源部分）;

测量精度：系统有效值1.5级；

中试控股激励变压器ZSJLB-6kVA/1kV/0.4kV 1台

额定容量：6kVA；

输入电压：0-400V，单相；

输出电压：1kV

结 构：干式；

重 量：约42kg；

中试控股变频电源ZSXB-F -6kW/220/380V 1台

额定输出容量：6kW

工作电源：220/ 380±10%V（单/三相），工频

输出电压：0 –400V，单相，

额定输入电流：15A

额定输出电流：15A

电压分辨率： 0.01kV

电压测量精度：1.5%

频率调节范围：30 – 300Hz

频率调节分辨率：≤0.1Hz

频率稳定度： 0.1%

运 行 时 间：额定容量下连续5min

额定容量下连续运行5min元器件高温度≤65K;

噪 声 水 平：≤50dB

中试控股高压电抗器ZSDK-44kVA/22kV 3节

额定容量：44kVA;

额定电压：22kV；

额定电流：2A；

电 感 量：55H/单节；

品质因素：Q≥30 (f=45Hz)；

结 构：干式；

重 量：约42kg；

中试控股电容分压器ZSFR-30kV/6000pF 1套

额定电压：30kV；

高压电容量：6000pF

介质损耗：tgσ≤0.5%；

分 压 比：1000：1

测量精度：有效值1.5级;

重 量：约6kg；

电缆外护套测试仪特点：

1.连续可调的输出电压，电压范围：1000V、2000V、5000V 和10000 V；

2.通过对电压和电流的数字化采样和微机控制实现过载保护；

3.低功率故障定位，以避免损坏相邻线路或电缆；

4.电缆外护套测试仪通过大屏幕液晶来显示电压和电流以及操作提示；

5.自动放电装置清除电荷和将测试件接地的功能；

试验变压器一般应在规定的额定电压范围内使用，避免使用在铁芯的饱和部分。

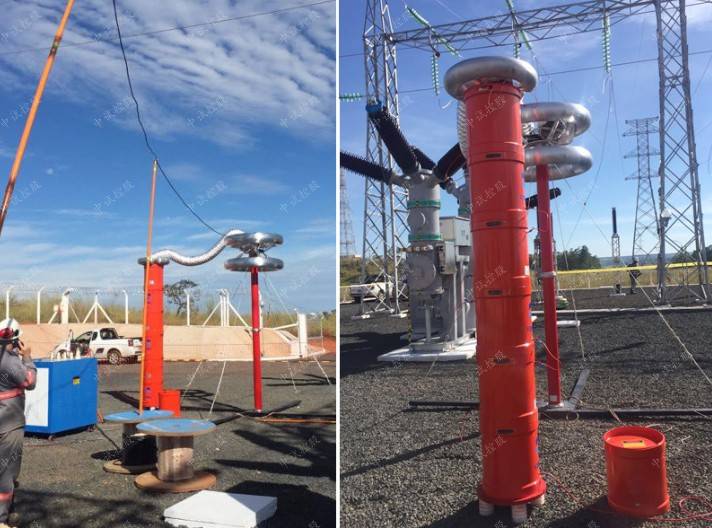

串联谐振装置由20~300Hz变频电源，电抗器，激励变压器，补偿电容和电容分压器组成，串联谐振电源是利用谐振电抗器和被测试品电容之间的调频，产生谐振从而产生大的电流和电压。绝缘的击穿电压值不仅与试验电压的幅值有关，还与加压的持续时间有关，其击穿电压随加压时间的增加而逐渐下降，对于各设备的绝缘材料能承受的过电压倍数， 相关规程对此也有相关标准。

10KV1公里谐振试验装置电缆在什么样的情况下需做电缆耐压试验？

1、新设备交接试验；

2、预防性试验；

3、送电前确认试验。

电缆耐压试验方法

1、直流耐压试验；

2、0.1Hz超低频交流耐压试验；

3、变频串联谐振耐压试验

10KV1公里谐振试验装置注意事项

串联谐振耐压试验系统中，所需电源容量远小于被试品的试验容量。通常，设备设计的Q值均在40以上，也就是说，假若电缆试验需要800kVA的输（即基波）的电流是零电抗回路，而对其它谐波的电流是高电抗回路。所以，输出电流的波形基本上是正弦波。

在升压过程中,电流下降,电压基本不变或有下降趋势,这可能是由于试验负载过大,电源容量不够所致,在远距离外接用电源或使用携带型发电机时,尤其应注意这一点。

试验变压器所接被试品大多是电容性,在交流耐压试验时,容性电流在绕组上产生漏抗压降,造成实际作用到被试品上的电压值超过按变比计算的高压侧所应输出的电压值,产生容升效应。因此,在进行较大电容量被试品的交流耐压试验时,要求直接在被试品端部测量试验电压,以免被试品受到过高的电压作用。

交流耐压试验前,应将被试品的外绝缘表面擦拭干净,对充油设备应按规定将油静止一段时间,以排除内部可能存在空气

交流耐压试验属于试验,必须在所有绝缘试验项目试验合格后才能进行交流耐压试验。

在升压过程中,电压上升缓慢,而电流急剧上升,这可能是由于被试设备存在短路或类似短路的情况所致,也可能是被试设备容量过大或接近谐振所致
