10KV1000M变频串联谐振装置

如何选择合适的串联谐振设备

为了选择合适的串联谐振设备，以下技术参数

电力变压器:电压等级（如10/35/110/220KV规格等）容量：试验性质（中性点耐压或全绝缘耐压）单相对地电容量

2. 电力电缆：电压等级（10/35/110KV规格等）；长度，截面积

3. 发电机，电动机：电压等级（出口电压或称工作电压）；试验电压（耐压值）单相对地电容量范围（如0.2~0.55μF微法）

4. GIS:电压等级（或称工作电压）；试验电压（耐压值）间隔数量

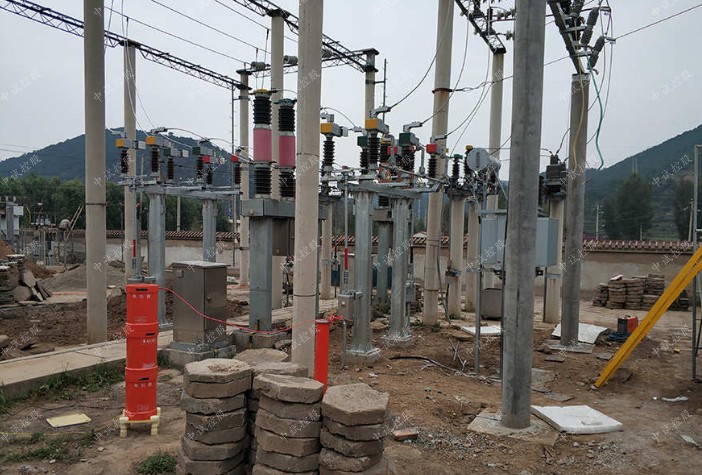

35kV电缆变频串联谐振3km，10kV电缆7km
一、简介
ZSBX-35kV电缆变频串联谐振2km


1、帮助实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。






二、技术参数
试品对象：


1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。


2、10kV/300mm2电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30-300Hz，试验电压22kV，试验时间5min。


3、10kV开关、互感器的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min






设备组合


被试品对象


电抗器67.5kVA/27kV四节

中试控股激励变压器输出端选择35kV/300mm2电缆2km

使用电抗器两节串联两组并联3kV10kV/300mm2电缆5km


使用电抗器四节并联1.5kV10kV开关、互感器


使用电抗器两节串联3kV





额定容量：270kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压：27kV；54kV；
额定电流：10A；5A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形畸变率：输出电压波形畸变率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；


中试控股激励变压器ZSJLB-15kVA/1.5/3kV/0.4kV                       1台
额定容量：15kVA；
输入电压：0-400V，单相；
输出电压：1.5/3kV
结    构：干式；
重    量：约85kg；


中试控股变频电源ZSXB-F-15kW/220/380V                          1台
额定输出容量：15kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：37.5A
额定输出电流：37.5A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪声 水 平：≤50dB


中试控股高压电抗器ZSDK-67.5kVA/27kV                    4节
额定容量：67.5kVA;
额定电压：27kV；
额定电流：2.5A；
电感 量：50H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约65kg；


电容分压器ZSFRC-60kV/1500pF                      1套
额定电压：60kV；
高压电容量：1500pF
介质损耗：tgσ≤0.5%；
分压 比：1000：1
测量精度：有效值1.5级;
重    量：约8kg；

5. 开关，绝缘子，PT,CT ,绝缘子器具，母线，电压等级（或称工作电压），试验电压（耐压值）

6. CVT校验：电压等级（或称工作电压如35/110/220规格等）；试验电压（耐压值），电容量范围（如0.005-0.02μF）

7. 10KV1000M变频串联谐振装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高压大电流是当前电压试验的一种新的方法

8. 采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300HZ时频率细度可达0.1HZ,采用了正交非同步轮波调制方法，确保在整个频率区间输出波形良好，功率部分采用了IPM模块，在重量下确保仪器稳定和安全

耐压测试仪能检测被测试仪器或材料的绝缘强度等技术指标，被广泛用于电工器材、电器、变压器、电源线、电度表、电机、电源插头座、电缆线等的耐压测试，  耐压测试仪适用于电视机、电风扇、收录机、电冰箱、洗衣机、微波炉、电吹风等家用电器以及仪器、仪表等电子整机的耐压测试。
    耐压测试仪外形美观、操作方便，输出电压由数字面板表显示，清晰、直观、准确。布局合理，具有准确度高、可靠性好、维修方便等优点。

  耐压测试仪技术指标

◎ 测试电压：AC/DC 0～10（kV）

◎ 电压精度：0.5～10（kV） ≤±5%

◎ 漏电流范围：AC 0～20（mA） DC 0～10（mA）

◎ 漏电流精度：AC 0.2～20（mA）≤±5% DC 0.2～10（mA）≤±5%

◎ 输出波形：50Hz 正弦波形或直流

◎ 输出功率：AC 200VA DC 100VA

◎ 时间控制：数显 1～99（s）±5% 手控∞ 任意预置

◎ 显示方式：全数显

◎ 测试判别：合格/不合格 不合格声光发出

◎ 环境要求：相对湿度：≤75%RH

环境温度：0℃～40℃周围无强力电磁场干扰源；无大量灰尘和腐蚀性气体；通风良好

◎ 静态功耗：静态功耗＜30VA

◎ 重 量：约 15kg

◎ 体 积：350×280×150

◎ 电 源：AC 220V±10% 50Hz±5%

10KV1000M变频串联谐振装置变压器工频耐压试验耐压试验结果的判断方法

如果在试验过程中发生电压下降或发生击穿信号，这时不要轻易判断变压器击穿。应继续进一步测试，做进一步的证实：

1．用兆欧表测其绝缘电阻，若绝缘电阻为零或接近于零，则判为击穿；或进行二次升压试验，电压逐步加，若是击穿，在电压加到一定值时，可观察到击穿点附近出现连续的火花放电或发热冒烟，则判为击穿。若第二次施压，电压上升了又下降，电流表的指针摆动剧烈，则判为飞弧不合格。

2．若绝缘电阻没有太大变化，或二次升压后可持续1min无击穿动作，则认为*次击穿是空气间隙击穿（尘埃等物质引起），我们通常称为飞弧 。外加电压消失后，击穿间隙立即自行复原，变压器的绝缘电阻不会发生变化，变压器的绝缘性能没有发生变化，不能判定为不合格。
