电缆损伤检测装置

电力电缆耐压试验的意义
        中试控股电力电缆在使用过程中容易受到各种因素的影响，导致出现故障、短路等问题，这些问题都与绝缘部分缺损有一定的关系，其主要由下述几方面引起的：
       1、长期满负荷运行。在一般情况下，电缆温度上升8℃，绝缘时间就会下降，若长期处于满负荷运行状态，就会导致长期处于高温状态，导致绝缘使用时间缩短。
       2、外力冲击。这主要是电缆铺设过程中受到施工技术的影响。
       3、受潮。由于雨水具有导电作用，会导致介质损耗增多，进而导致绝缘发热，促使绝缘时间缩短。

10kV电缆耐压变频串联谐振


一、简介
ZSBX-10kV电缆耐压变频串联谐振装置


1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的


交流耐压试验。


二、技术参数
试验对象：10kV/300mm2电缆长度1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。


1、额定容量：44kVA；
2、输入电源：单相220或三相380V电压，频率为50Hz；
3、额定电压：22kV
4、额定电流：2A
5、工作频率：30-300Hz；
6、装置输出波形：正弦波
7、波形畸变率：输出电压波形畸变率≤1%；
8、工作时间：额定负载下允许连续5min；过压1.1倍1分钟；
9、温    升：额定负载下连续运行5min后温升≤65K；
10、品质因素：装置自身Q≥30(f=45Hz)；
11、保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
12、测量精度：系统有效值1.5级；


激励变压器ZSJLB-3kVA/1.5kV/0.4kV         1台
额定容量：3kVA；
输入电压：0-400V，单相；
输出电压：1.5kV
结    构：干式；
重    量：约35kg；


变频电源ZSXB-F-3kW/220/380V           1台
额定输出容量：3kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：7.5A
额定输出电流：7.5A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运 行 时 间：额定容量下连续5min
额定容量下连续运行5min元器件温度≤65K;
噪 声 水 平：≤50dB


高压电抗器ZSDK-22kVA/22kV             2节
额定容量：22kVA;
额定电压：22kV；
额定电流：1A；
电 感 量：92H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约30kg；
电容分压器ZSFRC-30kV/3500pF           1套
额定电压：30kV；
高压电容量：3500pF
介质损耗：tgσ≤0.5%；
分 压 比：1000：1
测量精度：有效值1.5级;
重    量：约6kg；

电缆损伤检测装置耐压试验前后应测量被试品的绝缘电阻。

中试控股直流耐压试验并能通过电流与泄漏电流的关系 曲线发现绝缘的局部。由于直流电压下按绝缘电阻分压，所以，能比交流更有效地发现端部绝缘。

同时，因直流电压下绝缘基本上不产生介质，因此，直流耐压对绝缘的小。另外，由于直流耐压只需很小的泄漏电流，因而所需试验设备容量小，携带方便。

试验应在绝缘电阻和吸收比、直流泄漏及介质损失正切角等试验合格后方可进行。

中试控股交流耐压试验加至试品标准电压后的持续时间一般为1min。

试验结束，断开后，必须立即检查被试品有无发热现象。

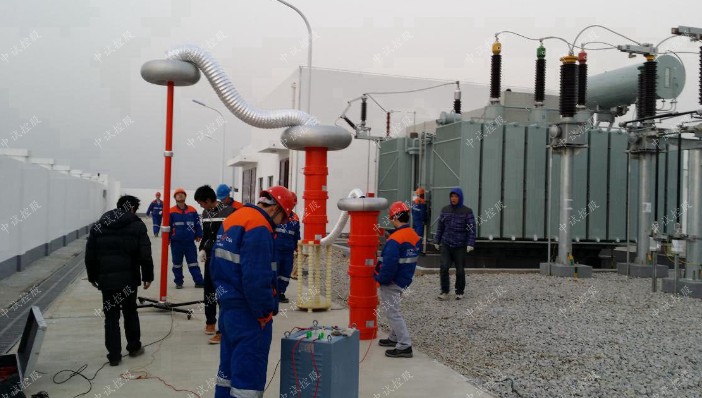

1、串联谐振试验装置

       电缆的交流耐压试验一般会用到串联谐振，根据电缆的电压等级，横截面，长度算出容量和电压，特别适合打电缆距离比较长的要求。电缆的交流耐压试验，对容量要求高，电压要求小，而串联谐振组成部分很多，它由激励变压器，变频电源，高压电抗器，电容分压器，补偿电容器等组成，现场做试验携带的设备比较多，不方便，成本也很高，他主要针对10kV、35kV、110kV、220kV及以上电压等级的主变，GIS,电缆，发电机，互感器等设备做交流耐压试验，如果现场的被试品比较多的话，可以考虑串联谐振，比较全面的一套交流耐压设备，不光可以做电缆的交流耐压，还可以做变压器，GIS，发电机，互感器等多种设备的交流耐压试验。

电缆损伤检测装置超低频交流耐压装置

       如果只针对电缆的耐压试验，不做其他试验，是可以推荐使用超低频交流耐压装置，他是串联谐振的简化版，现场做试验不需要带一堆设备，

       超低频交流耐压装置只针对35kV及以下的电缆交流耐压试验,发电机的交流耐压试验，他的距离是有限的，比如35kV300平方的电缆，打个2公里是没问题的，一般也就要求1公里左右，10kV的电缆，16平方的7到8公里都没问题，270的电缆2到3公里；发电机的交流耐压，看是火力发电机还是水里发电机，火力发电机一般120MW以内，水力发电机一般80MW以内，10Kv电压电缆一般选超低频交流耐压装置30kV的，35kV电缆一般选超低频交流耐压装置80kV的，按电缆的试验电压计算的，比如10kV电缆的电压，有6kV的电缆，他的相电压是6kV，他的试验电压等于6除以根号3再乘以3等于10.39kV,不超过11kV，

       当然10kV的电缆，也有电压是15kV的，他的试验电压zui高不超过27kV，那么我们配30kV的超低频就够了！也可以根据现场电缆电压情况选择电压，有30kV，40kV，50kV，60kV，80kV规格都有
