三芯电缆耐受电压测试装置

是指主要用于绝缘和漏电检测中的高压电源，高压电源和高压发生器已经没有严格的区别

中试控股电缆交流耐压试验的方法有哪些？应该用什么设备进行电缆耐压试验？

中试控股具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。

每次试验后,应将升压电位器回到零位(粗调、细调都回零位),按绿色按钮,切断高压并关闭电源开关,后进行放电。推动信号快速关断保护在输出端采用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。

35kV开关母线串联谐振，互感器,35kV/50000kVA主变,35kV电缆2km,10kV5km
一、简介

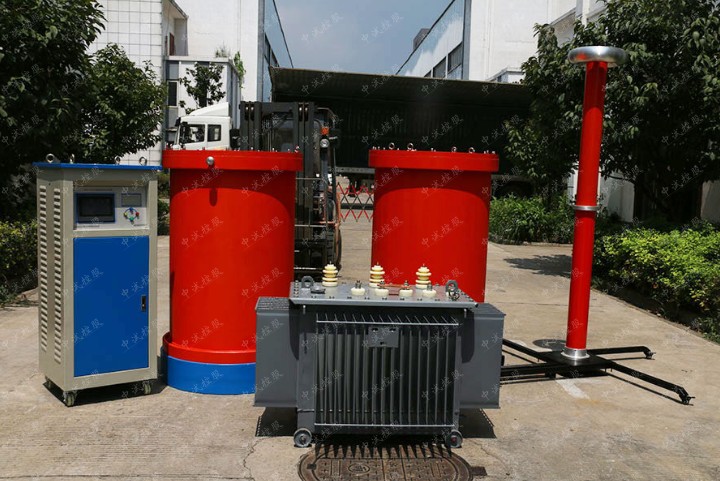

ZSBX-35kV开关母线变频串联谐振


1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的


交流耐压试验。

二、技术参数
试验对象：


1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
2、10kV/300mm2电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
3、35kV/50000kVA主变的交流耐压试验，电容量≤0.015uF，试验频率45-65Hz，试验电压68kV，试验时间1min。
4、35kV开关、互感器的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。


设备组合


被试品对象


三芯电缆耐受电压测试装置电抗器67.5kVA/27kV四节
激励变压器输出端选择35kV/300mm2电缆2km
使用电抗器两节串联两组并联3kV10kV/300mm2电缆5km
使用电抗器四节并联1.5kV35kV/50000kVA主变使用电抗器四节串联及补偿电容器6kV35kV开关、互感器使用电抗器四节串联6kV




额定容量：270kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压： 27kV；54kV；108kV；
额定电流： 10A；5A ；2.5A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形率：输出电压波形率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；


激励变压器ZSJLB-15kVA/1.5/3/6kV/0.4kV                      1台
额定容量：15kVA；
输入电压：0-400V，单相；
输出电压：1.5/3/6kV
结    构：干式；
重    量：约75kg；


变频电源ZSXB-F-15kW/220/380V                          1台
额定输出容量：15kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：37.5A
额定输出电流：37.5A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪声 水 平：≤50dB


高压电抗器ZSDK-67.5kVA/27kV                     4节
额定容量：67.5kVA;
额定电压：27kV；
额定电流：2.5A；
电感 量：46H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约65kg；


电容分压器ZSFRC-110kV/1500pF                      1套
额定电压：110kV；
高压电容量：1500pF
介质损耗：tgσ≤0.5%；
分压 比：1500：1
测量精度：有效值1.5级;
重    量：约10kg；


补偿电容器ZSBC-70kV/20000pF                      1套
额定电压：70kV/35kV；
高压电容量：20000pF/40000pF；
重量：15kg

ZSBP-75KVA/75KV触摸屏变频串联谐振成套装置220v

一、系统主要性能及参数

1、电源电压：   220V±10%、50Hz；

  2、额定容量：  75KVA；

  3、输出电压：     75KV，

  4、输出电流：      1A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：      -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

具备试验电压、时间、试验频率范围等试验参数设置功能。

具备过电压、过电流、过热保护功能。

具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能

在电力设备交流耐压试验中电抗器的作用

在电力设备交流耐压试验中，特别是串联谐振耐压试验会经常使用到电抗器，电抗器在试验中的作用就是为了使XC=XL，也就是让回路处于谐振状态，从而得到高电压。谐振频率取决于被试品的电容量和电抗器的电感。

   三芯电缆耐受电压测试装置 电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

 电力设备交流耐压试验中常用的几类电抗器的特性：

    三芯电缆耐受电压测试装置 铁芯电抗器，噪声大、电抗器线性度差、能引起漏磁、局部过热，易发生磁饱和，烧毁线圈。系统过压、过流和谐波的影响，致使铁芯过饱和电抗值急剧下降，抑制谐波的能力下降，抗短路电流能力低。干式铁芯式电抗器除上述缺点外，还不能在室外运行。

     干式空芯电抗器，线性度好，无噪声，过流能力强，散热能力强，机械结构简单、坚固，户内、户外都可使用，基本上免维护。缺点是体积较大损耗较大。

     半芯电抗器，半芯电抭器是介于铁芯电抭器和空芯电抗器之间的一种新型电抭器，在空芯电抗器绕组内加上不闭合磁路的铁芯，使半芯电抗器具有铁芯电抗器和空芯电抗器的优点。组成全新的半芯电抗器，半芯电抗器线圏直径比空芯电抗器直径小20%电抗器损耗低25%，线性度接近于直线，阻抗不随电流增加而减小，噪声低于50DB。便于在柜内安装，是无功补偿比较好的串联电抗器。

     电抗器还有许多不同种类，通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器，除此之外根据串联和并联的不同也可以分为同种类。
