100KV电缆耐压测试装置

中试控股交流耐压试验主打设备：串联谐振耐压实试验装置，试验变压器

交流耐压和直流耐压都是耐压试验,是鉴定电力设备绝缘强度的方法。

100KV电缆耐压测试装置绝缘预防性试验：电气设备绝缘预防性试验是保证设备安全运行的重要措施，通过试验，掌握设备绝缘状况，及时发现绝缘内部隐藏的，

中试控股交流耐压和直流耐压都是耐压试验,是鉴定电力设备绝缘强度的方法。

35kV变频串联谐振5km，110kV电缆1km
一、简介
ZSBX-35kV变频串联谐振5km，110kV电缆1km


1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的


交流耐压试验。


二、技术参数
试验对象：


1、35kV/300mm2电缆5km的交流耐压试验，电容量≤0.97uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
2、110kV/630mm2电缆1km的交流耐压试验，电容量≤0.201uF，试验频率30-300Hz，试验电压128kV，试验时间60min。


设备组合


被试品对象


电抗器81kVA/27kV十节


激励变压器输出端选择110kV/630mm2电缆1km


使用电抗器五节串联两组并联5kV35kV/300mm2电缆3km


使用电抗器两节串联三组并联2.5kV35kV/300mm2电缆4km


使用电抗器两节串联四组并联2.5kV35kV/300mm2电缆5km


使用电抗器两节串联五组并联


（其中一组电抗器接地）


2.5kV


额定容量：810kVA；
输入电源：三相380V电压，频率为50Hz；
额定电压：54kV；135kV；
额定电流：15A；6A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形率：输出电压波形率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；


激励变压器ZSJLB-30kVA/2.5/5kV/0.4kV         1台
额定容量：30kVA；
输入电压：0-400V，单相；
输出电压：2.5/5kV
结    构：干式；
重    量：约130kg；

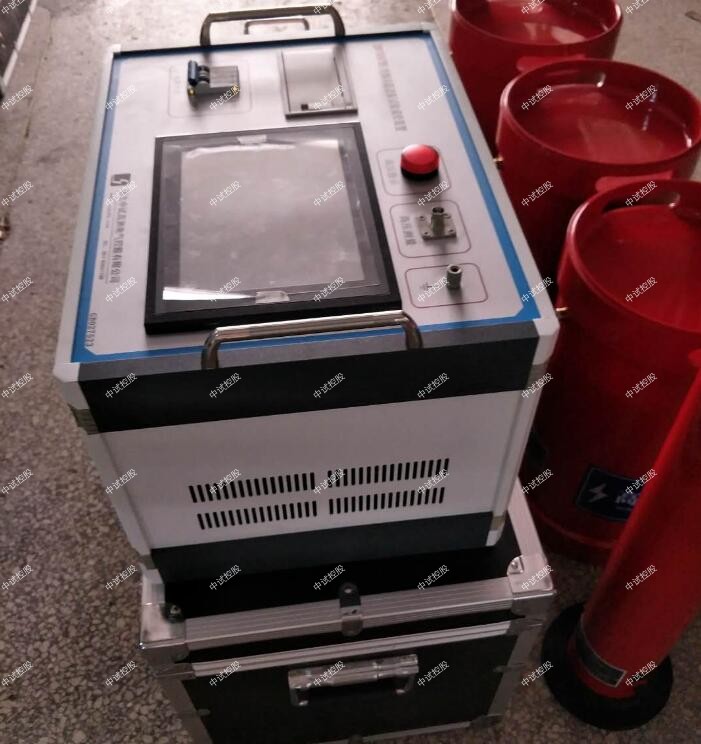

变频电源ZSXB-F-30kW/380V           1台
额定输出容量：30kW
工作电源：380±10%V（三相），工频
输出电压：0 –400V，单相，
额定输入电流：75A
额定输出电流：75A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪声 水 平：≤50dB


高压电抗器ZSDK-81kVA/27kV           10节
额定容量：81kVA;
额定电压：27kV；
额定电流：3A；
电感 量：34H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约75kg；


电容分压器ZSFRC-130kV/2000pF            1套
额定电压：130kV；
高压电容量：2000pF
介质损耗：tgσ≤0.5%；
分压 比：1500：1
测量精度：有效值1.5级;
重    量：约26kg；

100KV电缆耐压测试装置变压器交流耐压试验

交流耐压试验是鉴定电力设备绝缘强度有效和直接的方法。电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化，其中包括整体劣化和部分劣化，形成问题，例如由于局部地方电场比较集中或者局部绝缘比较脆弱就存在局部的问题。

各种预防性试验方法，各有所长，均能分别发现一些问题，反映出绝缘的状况，但其他试验方法的试验电压往往都低于电力设备的工作电压，但交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，所以这种试验已成为保证安全运行的一个重要方法。

绝缘预防性试验可分为两大类：

一类是非破坏性试验或称绝缘特性试验，是在较低的电压下或用其他不会损坏绝缘的办法来测量的各种特性参数，主要包括测量绝缘电阻、泄漏电流、介质损耗角正切值等，从而判断绝缘内部有无。实验证明，这类方法是行之有效的，但目前还不能只靠它来可靠的判断绝缘的耐电强度。

另一类是破坏性试验或称耐压试验，试验所加电压高于设备的工作电压，对绝缘考验非常严格，特别是揭露那些危险性较大的集中性，并能保证绝缘有一定的耐电强度，主要包括直流耐压、交流耐压等。耐压试验的缺点是会给绝缘造成一定的损伤。

100KV电缆耐压测试装置绝缘预防性试验

电气设备绝缘预防性试验是保证设备安全运行的重要措施，通过试验，掌握设备绝缘状况，及时发现绝缘内部隐藏的，并通过检修加以消除，严重者必须予以更换，以免设备在运行中发生绝缘击穿，造成停电或设备损坏等不可挽回的损失。

变压器中的固体绝缘材料受热或是经过电弧的影响之后，会有乙炔气体产生，氢气是因为绝缘油或是绝缘材料受到电弧影响之后产生的。调节调压器，使电压缓慢地降到零，拉开电源开关。

串联谐振试验装置对变压器进行高频电压通电，其中的绕组都可以成为由曲线电阻，电容，以及电感等组成的线性双口网络，绕组发生变形的话，会造成参数的变化，以至于传递函数的额极值点和零点发生变化，通过使用频率分析法，可以检验变压器的绕组变形状况。
