谐振耐压仪

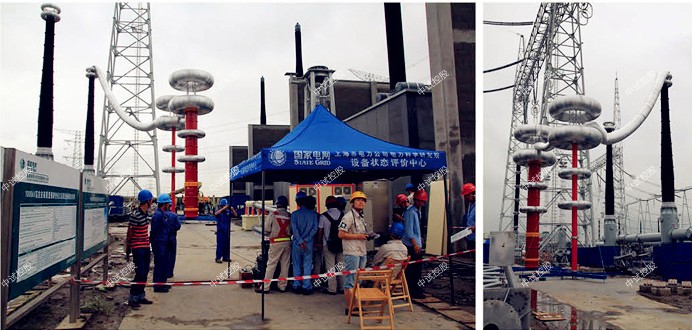

串联谐振试验装置还可以用来判断变压器是否存在短路故障，对于中小型的变压器，这个方法十分有效，但是大型变压器的损耗体积较小，相对整体体积来说灵敏度很低。

排除方法：

(1)检查接地装置可靠，接地连接线是否有断开点。

(2)检查励磁变压器的高低压线圈的通断（低压绕组阻值两组 A1X1 和 A2X2;高压绕组阻值每个输出端对高压尾）。

(3)检查每一只电抗器的通断 (每个绕组阻值) 。

谐振耐压仪满足110kV 变压器交流耐压试验，电容≤0.025uF,试验频率45~65Hz,试验电压U≤160kV。试验时间：1分钟

满足110kV 开关，绝缘子等交流耐压试验，电容≤0.008uF,试验频率30~300Hz,试验电压U≤184kV。试验时间：1分钟

满足300mm2,35kV 电缆交流耐压试验，长度3km，电容≤0.598uF,试验频率30~300Hz,试验电压U≤52kV。试验时间：60分钟

满足35kV 变压器交流耐压试验，电容≤0.015uF,试验频率45~65Hz,试验电压U≤72kV。试验时间：1分钟

10kV电缆变频串联谐振3km


一、简介
ZSBX-10kV电缆耐压变频串联谐振装置


1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的


交流耐压试验。






二、技术参数
试验对象：10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF，试验频率30-300Hz，试验电压22kV，试验时间5min。




额定容量：132kVA;
输入电源：三相380V电压，频率为50Hz;
额定电压： 22kV;
额定电流： 6A;
工作频率：30-300Hz;
装置输出波形：正弦波
波形率：输出电压波形率≤1%;
工作时间：额定负载下允许连续5min;过压1.1倍1分钟；
温   升：额定负载下连续运行5min后温升≤65K;
品质因素：装置自身Q≥30（f=45Hz）;
保护功能： 对被试品具有过流、过压及试品闪络保护（详见变频电源部分）;
测量精度：系统有效值1.5级；


激励变压器ZSJLB-6kVA/1kV/0.4kV           1台
额定容量：6kVA；
输入电压：0-400V，单相；
输出电压：1kV
结    构：干式；
重    量：约42kg；


变频电源ZSXB-F -6kW/220/380V             1台
额定输出容量：6kW
工作电源：220/ 380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：15A
额定输出电流：15A
电压分辨率： 0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运 行 时 间：额定容量下连续5min
额定容量下连续运行5min元器件高温度≤65K;
噪 声 水 平：≤50dB


中试控股高压电抗器ZSDK-44kVA/22kV             3节
额定容量：44kVA;
额定电压：22kV；
额定电流：2A；
电 感 量：55H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约42kg；


中试控股电容分压器ZSFR-30kV/6000pF             1套
额定电压：30kV；
高压电容量：6000pF
介质损耗：tgσ≤0.5%；
分 压 比：1000：1
测量精度：有效值1.5级;
重    量：约6kg；

(4)检查分压器的信号线的通断（高、低压电容量）。

(5)检查分压器的高低压电容臂的通断（1 孔对芯，2 孔对外壳 分别导通；1 孔对 2 孔断开）。

(6)装置自身升压时没有谐振点，还需要检查补偿电容器的通断。

3.不能升压到试验电压

试品适用范围：（主要针对110kV系统）

满足35kV 开关，绝缘子等交流耐压试验，电容≤0.008uF,试验频率30~300Hz,试验电压U≤95kV。试验时间：1分钟

满足27KV/150MW的发电机交流耐压试验，电容≤0.33uF,试验频率45~65Hz,试验电压U≤54kV。试验时间：1分钟

谐振耐压仪满足630mm2,110kV 电缆交流耐压试验，长度3km，电容≤0.61uF,试验频率30~300Hz,试验电压U≤128kV。试验时间：60分钟

现象：

(1)调谐曲线是一条直线，有较低的尖峰。

(2)试验时一次电压较高，高压却较低，甚至在没有升到试验电 压时，一次电压已经到达额定电压，回路自动降压。

排除方法：

(1)将补偿电容器并接入试验回路，加大回路电容量。

(2)尽可能将多只电抗器串联，提高回路电感量。

(3)提高励磁变压器的输出电压。

(4)干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗。

(5)一般在设备较高电压输出时，采用高压放晕线，或将普通 高压输出线改为较短的连线，一般不超过5米。

原因：

(1)电抗器与试品电容量不匹配，没有准确找到谐振点。

(2)试品损耗较高，系统Q值太低。

(3)励磁变压器高压输出电压较低。

(4)高压连接线过长或没有采用高压放晕线。
