330KV交流耐压智能试验系统

只有在短路部分体积较大时，才容易测量出来，反映出不合格数值。

串联谐振试验装置对试验结果进行横向和纵向的分析，比较振幅特性差别，判断绕组产生变形与否。

改变消弧线圈的抽头位置，同时改变电容器C的电容量，使之与电感量匹配，然后再按上述步骤重复进行测试。

330KV交流耐压智能试验系统串联谐振试验装置还可以用来判断变压器是否存在短路故障，对于中小型的变压器，这个方法十分有效，但是大型变压器的损耗体积较小，相对整体体积来说灵敏度很低。

10kV电缆耐压变频串联谐振


一、简介

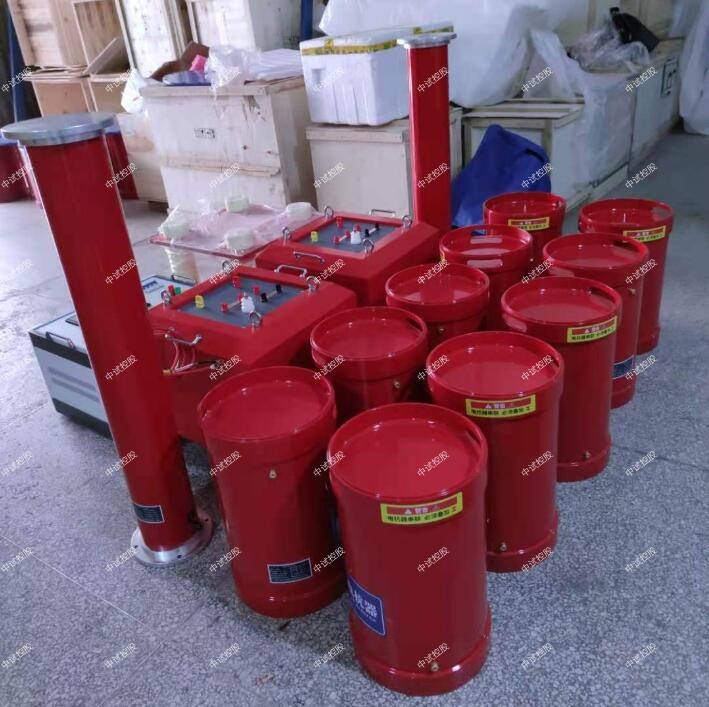

ZSBX-10kV电缆耐压变频串联谐振装置


1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。


二、技术参数
试验对象：10kV/300mm2电缆长度1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。


1、额定容量：44kVA；
2、输入电源：单相220或三相380V电压，频率为50Hz；
3、额定电压：22kV
4、额定电流：2A
5、工作频率：30-300Hz；
6、装置输出波形：正弦波
7、波形率：输出电压波形率≤1%；
8、工作时间：额定负载下允许连续5min；过压1.1倍1分钟；
9、温    升：额定负载下连续运行5min后温升≤65K；
10、品质因素：装置自身Q≥30(f=45Hz)；
11、保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
12、测量精度：系统有效值1.5级；


中试控股激励变压器ZSJLB-3kVA/1.5kV/0.4kV         1台
额定容量：3kVA；
输入电压：0-400V，单相；
输出电压：1.5kV
结    构：干式；
重    量：约35kg；


中试控股变频电源ZSXB-F-3kW/220/380V           1台
额定输出容量：3kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：7.5A
额定输出电流：7.5A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运 行 时 间：额定容量下连续5min
额定容量下连续运行5min元器件高温度≤65K;
噪 声 水 平：≤50dB


高压电抗器ZSDK-22kVA/22kV             2节
额定容量：22kVA;
额定电压：22kV；
额定电流：1A；
电 感 量：92H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约30kg；
电容分压器ZSFRC-30kV/3500pF           1套
额定电压：30kV；
高压电容量：3500pF
介质损耗：tgσ≤0.5%；
分 压 比：1000：1
测量精度：有效值1.5级;
重    量：约6kg；

试品适用范围：（主要针对110kV系统）

1、满足630mm2,110kV 电缆交流耐压试验，长度3km，电容≤0.61uF,试验频率30~300Hz,试验电压U≤128kV。试验时间：60分钟

2、满足110kV 变压器交流耐压试验，电容≤0.025uF,试验频率45~65Hz,试验电压U≤160kV。试验时间：1分钟

3、满足110kV 开关，绝缘子等交流耐压试验，电容≤0.008uF,试验频率30~300Hz,试验电压U≤184kV。试验时间：1分钟

4、满足300mm2,35kV 电缆交流耐压试验，长度3km，电容≤0.598uF,试验频率30~300Hz,试验电压U≤52kV。试验时间：60分钟

5、满足35kV 变压器交流耐压试验，电容≤0.015uF,试验频率45~65Hz,试验电压U≤72kV。试验时间：1分钟

6、满足35kV 开关，绝缘子等交流耐压试验，电容≤0.008uF,试验频率30~300Hz,试验电压U≤95kV。试验时间：1分钟

7、满足27KV/150MW的发电机交流耐压试验，电容≤0.33uF,试验频率45~65Hz,试验电压U≤54kV。试验时间：1分钟

 330KV交流耐压智能试验系统对于装置的使用，关心的问题就属装置使用时可能出现的故障及如何解决，下面我们着重详细介绍一下常见故障及排除方法：
      1.风扇不能启动：
      (1)急停、故障保护、失谐保护后，没有按“故障复位”。
      (2)内部温度过高，功率元件热保护； 排除方法：关断仪器电源，将仪器静置 30 分钟左右,重新开启 电源，按仪器面板上的“复位”键，再启动仪器。
      2.自动调谐不能完成，找不到谐振点：
      现象： 调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点。
      原因： 回路接地不好，试验回路接线错误，装置某一仪器开路。
      排除方法：
      (1)检查接地装置可靠，接地连接线是否有断开点。
      (2)检查励磁变压器的高低压线圈的通断（低压绕组阻值两组 A1X1 和 A2X2;高压绕组阻值每个输出端对高压尾）。
      (3)检查每一只电抗器的通断 (每个绕组阻值) 。
      (4)检查分压器的信号线的通断（高、低压电容量）。
      (5)检查分压器的高低压电容臂的通断（1 孔对芯，2 孔对外壳 分别导通；1 孔对 2 孔断开）。
      (6)装置自身升压时没有谐振点，还需要检查补偿电容器的通断。

      3.不能升压到试验电压
      现象：
      (1)调谐曲线是一条直线，有较低的尖峰。
      (2)试验时一次电压较高，高压却较低，甚至在没有升到试验电 压时，一次电压已经到达额定电压，回路自动降压。
      原因：
      (1)电抗器与试品电容量不匹配，没有准确找到谐振点。
      (2)试品损耗较高，系统Q值太低。
      (3)励磁变压器高压输出电压较低。
      (4)高压连接线过长或没有采用高压放晕线。
      排除方法：
      (1)将补偿电容器并接入试验回路，加大回路电容量。
      (2)尽可能将多只电抗器串联，提高回路电感量。
      (3)提高励磁变压器的输出电压。
      (4)干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗。
      (5)一般在设备较高电压输出时，采用高压放晕线，或将普通 高压输出线改为较短的连线，一般不超过5米。
