16KM变频谐振试验装置

如何防止变频串联谐振试验装置产生的过电压以上为较简单的问题，但是由于电压波动造成的过电压在设置好过电压保护的情况下是很难出现的。一般变频串联谐振试验装置的过电压都会出现在仪器的扫频阶段，也就是找到谐振点的过程中。使用过的人员都知道，变频串联谐振试验装置找谐振点的过程中，其电压与频率的呈现抛物线一样的线性关系。系统默认找到高电压，也就是抛物线的顶点作为谐振点。

16KM变频谐振试验装置主机发生故障后，不要自行拆开机箱维修

额定电压：270kV

被试品的：

22kV---满足10kV电缆交流耐压试验；

35kV---满足10kV变压器交流耐压试验；

42kV---满足10kV开关等交流耐压试验；

52kV---满足35kV电缆交流耐压试验；

72kV---满足35kV变压器交流耐压试验；

95kV---满足35kV开关交流耐压试验；

160kV---满足110kV变压器交流耐压试验；

184kV---满足110kV开关交流耐压试验；

由于谐振原理中理论可以将低压电压谐振到80倍（由于品质因数等关系一般不超过30倍），变频串联谐振试验装置扫频时需要的电压一般为20-50V，通过激励变后的电压一般为几百伏。

通过以上原理我们发现，如果我们需要的试品试验电压小于系统谐振时谐振点时的电压，系统可能在自动寻找谐振点时就出现过电压保护，此时整个变频串联谐振试验装置是无法及时耐压，试验也是无法完成的。不允许正在试验时突然切断系统电源，每次试验时要退出正在试验状态，才可以切断电源。

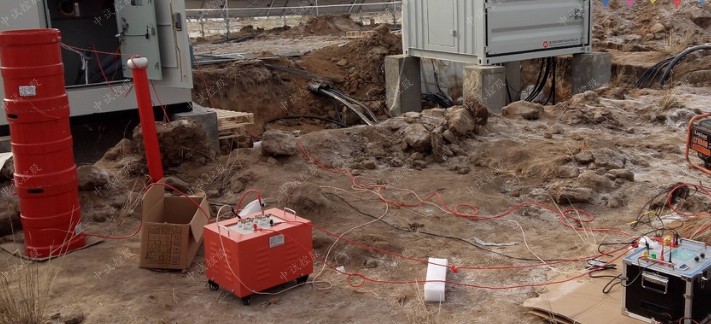

试验时，对试验现场要划安全区域

在做试验前，应先检查仪器是否完好无损，各连接导线是否完好，确保电源输出，信号采样线缆稳妥连接，导通无阻。

有载分接开关的特殊设 计的测量及处理电路，可在电力设备预防性试验及 变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。

有源变压器容量特性测试仪应用场所无载分接开关由于调压范围小，且在停电条件下才能进行调压，因此它只能适用于供电质量要求不高，停电调压切换档位的生产场所。

35kV变频串联谐振5km，110kV电缆1km
一、简介
ZSBX-35kV变频串联谐振5km，110kV电缆1km


1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的


交流耐压试验。


二、技术参数
试验对象：


1、35kV/300mm2电缆5km的交流耐压试验，电容量≤0.97uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
2、110kV/630mm2电缆1km的交流耐压试验，电容量≤0.201uF，试验频率30-300Hz，试验电压128kV，试验时间60min。


设备组合


被试品对象


电抗器81kVA/27kV十节


中试控股激励变压器输出端选择110kV/630mm2电缆1km


使用电抗器五节串联两组并联5kV35kV/300mm2电缆3km


使用电抗器两节串联三组并联2.5kV35kV/300mm2电缆4km


使用电抗器两节串联四组并联2.5kV35kV/300mm2电缆5km


使用电抗器两节串联五组并联


（其中一组电抗器接地）


2.5kV


额定容量：810kVA；
输入电源：三相380V电压，频率为50Hz；
额定电压：54kV；135kV；
额定电流：15A；6A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形率：输出电压波形率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；


激励变压器ZSJLB-30kVA/2.5/5kV/0.4kV         1台
额定容量：30kVA；
输入电压：0-400V，单相；
输出电压：2.5/5kV
结    构：干式；
重    量：约130kg；


变频电源ZSXB-F-30kW/380V           1台
额定输出容量：30kW
工作电源：380±10%V（三相），工频
输出电压：0 –400V，单相，
额定输入电流：75A
额定输出电流：75A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪声 水 平：≤50dB


高压电抗器ZSDK-81kVA/27kV           10节
额定容量：81kVA;
额定电压：27kV；
额定电流：3A；
电感 量：34H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约75kg；


中试控股电容分压器ZSFRC-130kV/2000pF            1套
额定电压：130kV；
高压电容量：2000pF
介质损耗：tgσ≤0.5%；
分压 比：1500：1
测量精度：有效值1.5级;
重    量：约26kg；

16KM变频谐振试验装置变压器调压方式：有载分接开关不像无载分接开关那样必须从电力网上去除变压器，可以随时进行调压，可调性强，调压速度非常快，调压范围比无载分接开关大得多。中试控股有载分接开关测试仪具有对所测数据进行分析、存贮、打印等功能。

在实际工业生产中，很多电力单位和部门都会使用变压器有载开关测试仪来测量和分析电力变压器及特种变压器有载开关电气性能指标。

切换和连接变压器分接抽头的装置叫分解开关，分接开关又叫调压开关，主要分为有载分接开关和无载分接开关。那么两者到底有什么区别呢？今天就由技术工程师结合多年从事变压器研究经验，来讲解二者的区别。

因此无载调压，进行不带电切换调压，其调压范围比较小，不能随时进行调压，并且一定要停电才能进行调压，停电时间持续比较长。中试控股有载分接开关是无载分接开关的进一步发展，属于分级调压类型。
