14KM变频谐振耐压装置

工作模式为：全自动模式、半自动模式、手动模式、

1.4、能存储，存入的数据编号是数字，方便的帮助查找。

1.5、装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示测频和试验频率一致，方便使用者直观了解是否找到谐振点。

这种电流流过系统中的电抗，导致电压升高。因为升压将近50 Hz的交流电压，所以是工频电压升高，在如今继电保护的作用下，其动作时间约为几十毫秒到一秒之间。

变频串联谐振采用调整频率的方式来完成谐振，可方便、准确的找到谐振点。

14KM变频谐振耐压装置串联谐振试验装置承受的四种电压操作过电压是由于电力系统中断路器的操作引起的。在由电阻、电感和电容组成的串联电路中，当电容XC和电感XL相等时，XC=XL中的电压U和电流I的相位相同，电路是电阻式的。

随着交流电压的长期应用，它对电气设备的绝缘老化和电力系统的绝缘结构都有很大的影响。谐振过电压是由铁磁效应或铁心非线性电感元件引起的谐振引起的。它的振幅更高，持续时间更长。其频率可为工频基波或高阶次谐波。

1.6、采用了ARM平台技术，可以方便的根据需要增减功能和升级，也使得人机交换界面更为人性化。

1.7、技术特点归纳：数字、功率技术；功率器件全部采用的德国英飞凌，日本富士的IGBT智能模块，芯片采用英特尔的原装器件等

4、全套系统的配置用法说明：

1.1、变频电源单独可靠接地。

1.2、激励变压器一般有好几个高压端输出：

用于10kV电缆的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压低一些的电压端，比如2kV；

用于35kV电缆的耐压装置，35kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如3-4kV；

用于110kV电缆的耐压装置，110kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如5-6kV；（110kV变压器）

用于110kV互感器，组合电器，开关等的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如10--15kV；

35kV开关母线串联谐振，互感器,35kV/50000kVA主变,35kV电缆2km,10kV5km
一、简介

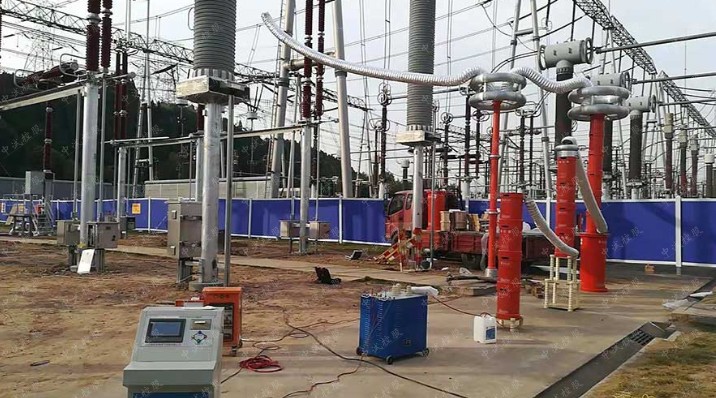

ZSBX-35kV开关母线变频串联谐振


1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的


交流耐压试验。






二、技术参数
试验对象：


1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
2、10kV/300mm2电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
3、35kV/50000kVA主变的交流耐压试验，电容量≤0.015uF，试验频率45-65Hz，试验电压68kV，试验时间1min。
4、35kV开关、互感器的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。


设备组合


被试品对象


电抗器67.5kVA/27kV四节
激励变压器输出端选择35kV/300mm2电缆2km
使用电抗器两节串联两组并联3kV10kV/300mm2电缆5km
使用电抗器四节并联1.5kV35kV/50000kVA主变使用电抗器四节串联及补偿电容器6kV35kV开关、互感器使用电抗器四节串联6kV




额定容量：270kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压： 27kV；54kV；108kV；
额定电流： 10A；5A ；2.5A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形率：输出电压波形率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；


中试控股激励变压器ZSJLB-15kVA/1.5/3/6kV/0.4kV                      1台
额定容量：15kVA；
输入电压：0-400V，单相；
输出电压：1.5/3/6kV
结    构：干式；
重    量：约75kg；


中试控股变频电源ZSXB-F-15kW/220/380V                          1台
额定输出容量：15kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：37.5A
额定输出电流：37.5A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪声 水 平：≤50dB


高压电抗器ZSDK-67.5kVA/27kV                     4节
额定容量：67.5kVA;
额定电压：27kV；
额定电流：2.5A；
电感 量：46H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约65kg；


电容分压器ZSFRC-110kV/1500pF                      1套
额定电压：110kV；
高压电容量：1500pF
介质损耗：tgσ≤0.5%；
分压 比：1500：1
测量精度：有效值1.5级;
重    量：约10kg；


补偿电容器ZSBC-70kV/20000pF                      1套
额定电压：70kV/35kV；
高压电容量：20000pF/40000pF；
重量：15kg

变压器容量损耗测试仪

相对湿度的影响：当相对湿度大时，表面泄漏电流远大于体积泄漏电流，被试品表面易于吸潮，使表面泄漏电流增加，必须擦净表面，并装设屏蔽环。

14KM变频谐振耐压装置电荷的影响：被试品绝缘中的电荷是否放尽，直接影响泄漏电流的数值，因此，试验前对被试品必须进行充分放电。

测量公式：

kAB＝UAB／Uab

kBC＝UBC／Ubc

kAC＝UAC／Uac

式中 UAB、UBC、UAC——变压器高压绕组线间电压，kV；

Uab、Ubc、Uac——低压绕组线间电压，kV；

kAB、kBC、kAC——绕组线间变比。
