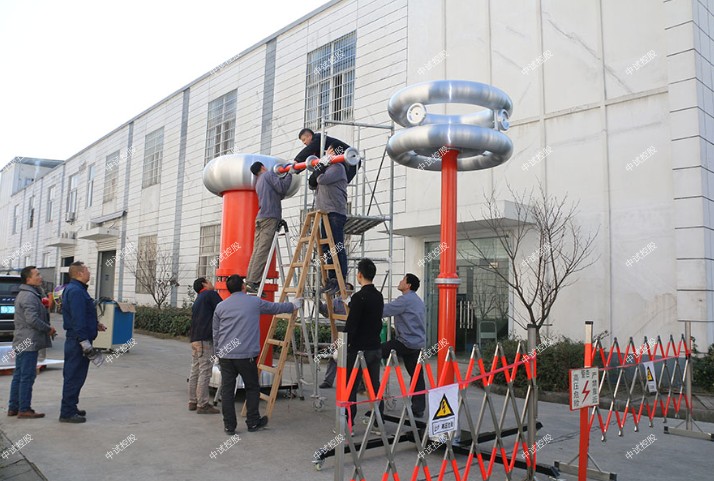

35KV5KM电缆主绝缘交流耐压试验装置

激励变压器接线用法：

用于10kV电缆的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压低一些的电压端，比如接线找1-2kV的接线端子；

用于35kV电缆的耐压装置，35kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如接线找3-4kV的接线端子；

用于110kV电缆的耐压装置，110kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，比如接线找4-6kV的接线端子；

35KV5KM电缆主绝缘交流耐压试验装置暂态过电压，包括上升频率电压和谐振过电压。串联谐振耐压试验装置共振交流工频电压的升高是由于空载线路的电容效应、甩负荷和不对称接地造成的。当负载突然倾卸时，由于电源只有一条空载传输线，而且输电线路的接地电抗可以用X0表示，流过电源内阻的电流就变成电容电流。这种电流流过系统中的电抗，导致电压升高。因为升压将近50 Hz的交流电压，所以是工频电压升高，在如今继电保护的作用下，其动作时间约为几十毫秒到一秒之间。随着交流电压的长期应用，它对电气设备的绝缘老化和电力系统的绝缘结构都有很大的影响。谐振过电压是由铁磁效应或铁心非线性电感元件引起的谐振引起的。它的振幅更高，持续时间更长。其频率可为工频基波或高阶次谐波

10kV电缆变频串联谐振3km


一、简介
ZSBX-10kV电缆耐压变频串联谐振装置


1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

二、技术参数
试验对象：10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

额定容量：132kVA;
输入电源：三相380V电压，频率为50Hz;
额定电压： 22kV;
额定电流： 6A;
工作频率：30-300Hz;
装置输出波形：正弦波
波形率：输出电压波形率≤1%;
工作时间：额定负载下允许连续5min;过压1.1倍1分钟；
温   升：额定负载下连续运行5min后温升≤65K;
品质因素：装置自身Q≥30（f=45Hz）;
保护功能： 对被试品具有过流、过压及试品闪络保护（详见变频电源部分）;
测量精度：系统有效值1.5级；


激励变压器ZSJLB-6kVA/1kV/0.4kV           1台
额定容量：6kVA；
输入电压：0-400V，单相；
输出电压：1kV
结    构：干式；
重    量：约42kg；


变频电源ZSXB-F -6kW/220/380V             1台
额定输出容量：6kW
工作电源：220/ 380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：15A
额定输出电流：15A
电压分辨率： 0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运 行 时 间：额定容量下连续5min
额定容量下连续运行5min元器件高温度≤65K;
噪 声 水 平：≤50dB


中试控股高压电抗器ZSDK-44kVA/22kV             3节
额定容量：44kVA;
额定电压：22kV；
额定电流：2A；
电 感 量：55H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约42kg；


中试控股电容分压器ZSFR-30kV/6000pF             1套
额定电压：30kV；
高压电容量：6000pF
介质损耗：tgσ≤0.5%；
分 压 比：1000：1
测量精度：有效值1.5级;
重    量：约6kg；

35KV5KM电缆主绝缘交流耐压试验装置串联谐振电源中，不但省去了笨重的大功率调压装置和大功率试验变压器，而且，谐振激磁电源只需要试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/5-1/30.

激励变压器接线用法：（发电机和电机试验要求大电流高电压才能做上去）

用于10kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接3/4kV；

用于20kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如4/5kV；

用于27.5kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如6/7kV；
