ZSBP-560KVA270KV变频串联谐振耐压试验装置

对于35kV系统，当发生单相接地时，消弧线圈上高的电压是相电压，即2ZkV，伏安特性试验其试验电压也应加到22kV。为安全起见，需先将串联电容器作工频耐压试验。试验电压为24kV，耐压时间为1min。

变频串联谐振试验过程中，励磁变的容量应大于有功功率P，并在励磁变低输出电压满足试验要求的前提下尽量降低励磁变的变比，从而相应减小励磁变原边的输入电流。

35kV变频串联谐振5km，110kV电缆1km
一、简介
ZSBX-35kV变频串联谐振5km，110kV电缆1km


1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。


二、技术参数
试验对象：


1、35kV/300mm2电缆5km的交流耐压试验，电容量≤0.97uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
2、110kV/630mm2电缆1km的交流耐压试验，电容量≤0.201uF，试验频率30-300Hz，试验电压128kV，试验时间60min。


设备组合


被试品对象


电抗器81kVA/27kV十节


激励变压器输出端选择110kV/630mm2电缆1km


使用电抗器五节串联两组并联5kV35kV/300mm2电缆3km


使用电抗器两节串联三组并联2.5kV35kV/300mm2电缆4km


使用电抗器两节串联四组并联2.5kV35kV/300mm2电缆5km


使用电抗器两节串联五组并联


（其中一组电抗器接地）


2.5kV


额定容量：810kVA；
输入电源：三相380V电压，频率为50Hz；
额定电压：54kV；135kV；
额定电流：15A；6A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形变率：输出电压波形变率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；


激励变压器ZSJLB-30kVA/2.5/5kV/0.4kV         1台
额定容量：30kVA；
输入电压：0-400V，单相；
输出电压：2.5/5kV
结    构：干式；
重    量：约130kg；


变频电源ZSXB-F-30kW/380V           1台
额定输出容量：30kW
工作电源：380±10%V（三相），工频
输出电压：0 –400V，单相，
额定输入电流：75A
额定输出电流：75A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪声 水 平：≤50dB


高压电抗器ZSDK-81kVA/27kV           10节
额定容量：81kVA;
额定电压：27kV；
额定电流：3A；
电感 量：34H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约75kg；


电容分压器ZSFRC-130kV/2000pF            1套
额定电压：130kV；
高压电容量：2000pF
介质损耗：tgσ≤0.5%；
分压 比：1500：1
测量精度：有效值1.5级;
重    量：约26kg；

ZSBP-560KVA270KV变频串联谐振耐压试验装置试验变压器有800V、1000V、1500V三个端子，当系统所需高压小于15kV时选用800V端子，当系统所需高压大于15kV小于60kV时选用1000V端子，当系统所需高压大于60kV时选用1500V端子。

在调节时，为避免谐振出现过高电压损坏被试的消弧线圈，要并接保护球隙F2(直径5cm)及水电阻(0.1Ω/V)，为保护电容器要并接保护球隙F1。

调压器只能朝一个方向调节，避免磁滞影响。每一个抽头应选择同一个量程进行测量，中途不要改变量程，以免影响试验的准确度

若不考虑调压器的电感值，会导致电容器匹配不当。工作点偏离调谐点较远，调谐幅值也低。若考虑调压器的电感值时，一般可将消弧线圈的电感值再加大3.5% ~4%即可。

采用专配的一点接地式试验接地线组。特别注意试验接地线应尽可能的短，不要任意延长接地线长度。试验时操作人员除接触调谐、调压绝缘旋钮外，不要触及控制箱金属外壳，否则在高压侧击穿或放电时，可能有轻微的痛感。

试验设备(谐振电抗器、分压器、励磁变压器等)应尽量靠近被试电缆头，减少试验接地线的长度，即减少接地线的电感量。

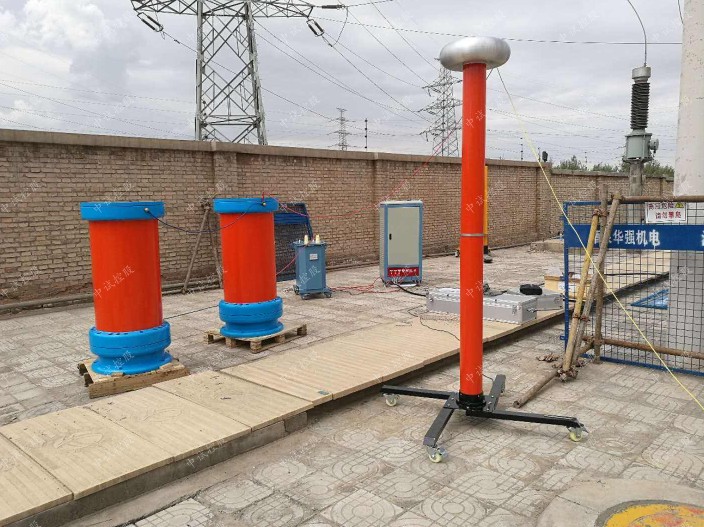

串联谐振试验装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。

由于被试电缆的电容量较大，若在试验时试品击穿或发生高压引线对地放电，在电缆的接地端处，试验接地线和控制箱外壳等处，可能会产生暂态过电压。本设备已在控制箱和主要部件内，采取多重暂态过电压保护措施，能保证设备的正常工作。

ZSBP-560KVA270KV变频串联谐振耐压试验装置考虑串联谐振回路电感L值时，应考虑调压器的电感，即回路电感应为消弧线圈的电感值和调压器电感值之和。
