ZSBP-88KVA-22KV变频串联谐振成套试验装置

时间：2021-01-28

ZSBP-88KVA-22KV变频串联谐振成套试验装置

作为电容构成泛音晶体振荡器的LC并联谐振回路

在外加交变电压的作用下，石英晶片产生的机械振动中，除了基频的机械振动外，还有许多奇次频率的泛音。当需要工作频率很高的晶体振荡器时，多使用泛音晶体振荡器。上图中石英晶体与CL支路呈电感特性，以石英晶体、C2以及L1C1回路一起构成三点式振荡器，根据三点式振荡器的组成原则(射同它异)，L1C1谐振回路应呈容性。假定图中石英晶体工作在5次泛音频率上，标称频率为5 MHz，为了抑制基频和3次泛音的寄生振荡，L1C1回路应调谐在3次和5次泛音频率之间，即3～5 MHz之间。ZSBP-88KVA-22KV变频串联谐振成套试验装置L1C1谐振回路电抗特性曲线可知，对于5次泛音频率5 MHz，L1C1回路呈容性，电路满足三点式振荡条件，可以振荡。对于小于L1C1回路谐振频率的基波和3次谐波，回路呈电感特性，不符合射同它异的组成原则，不能产生振荡。对于7次及7次以上的泛音，虽然L1C1回路也呈容性，但此时的等效电容过大，振幅起振条件不能满足，振荡也无法产生。

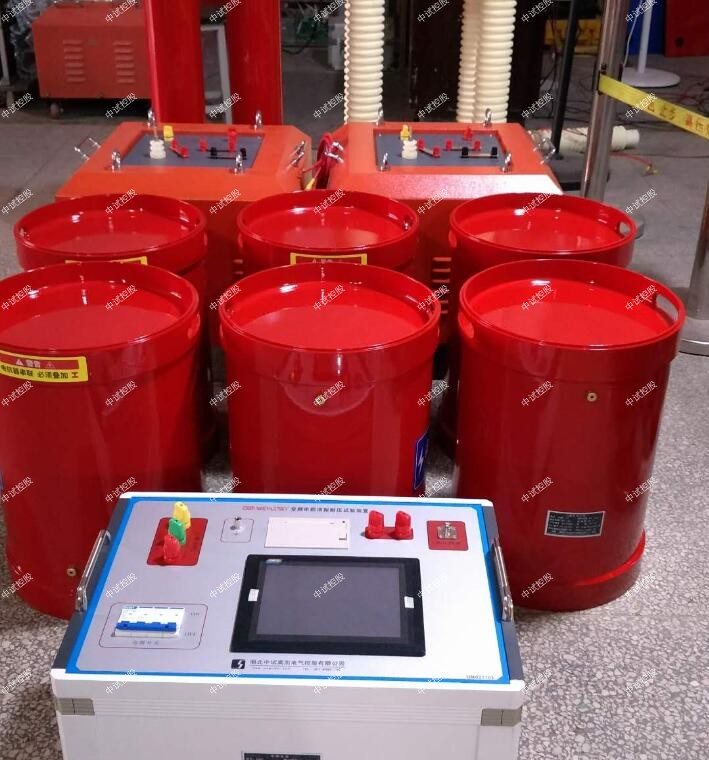

35kV变频电缆串联谐振1km
一、简介

ZSBX-35kV变频电缆串联谐振1km

1、帮助客户实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

二、技术参数
试品对象

1、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF,试验频率30-300Hz,试验电压52kV,试验时间；
2、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF,试验频率30-300Hz,试验电压22kV,试验时间；
3、10kV开关、互感器的交流耐压试验，试验频率30-300Hz,试验电压不超过42kV,试验时间。

额定容量：135kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压：27kV；54kV；
额定电流：5A；2.5A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形率：输出电压波形率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；

激励变压器ZSJLB-7.5kVA/1.5/3kV/0.4kV 1台
额定容量：7.5kVA；
输入电压：0-400V，单相；
输出电压：1.5/3kV
结构：干式；
重量：约48kg；

变频电源ZSXB-F-7.5kW/220/380V 1台
额定输出容量：7.5kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：18.75A
额定输出电流：18.75A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度： 0.1%
运行时间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪声水平：≤50dB

高压电抗器ZSDK-33.75kVA/27kV 4节
额定容量：33.75kVA;
额定电压：27kV；
额定电流：1.25A；
电感量：100H/单节；
品质因素：Q≥30 (f=45Hz)；
结构：干式；
重量：约40kg；

电容分压器ZSFRC-60kV/1500pF 1套
额定电压：60kV；
高压电容量：1500pF；
介质损耗：tgσ≤0.5%；
分压比：1000：1
测量精度：有效值1.5级;
重量：约6kg；

三、设备组合

被试品对象

电抗器33.75kVA/27kV四节

激励变压器输出端选择试验电压（KV）35kV/300mm2电缆1km

使用电抗器两节串联两组并联3kV≤52kV10kV/300mm2电缆3km

使用电抗器四节并联1.5kV≤22kV10kV开关、互感器

使用电抗器两节串联3kV≤42kV

中试控股并联谐振简介

在电感和电容并联的电路中，当电容的大小恰恰使电路中的电压与电流同相位，即电源电能全部为电阻消耗，成为电阻电路时，叫作并联谐振。

中试控股并联谐振是一种完全的补偿，电源无需无功功率，电阻所需要的有功功率。ZSBP-88KVA-22KV变频串联谐振成套试验装置谐振时，电路的总电流最小，而支路的电流往往大于电路的总电流，因此，并联谐振也称为电流谐振。

发生并联谐振时，在电感和电容元件中流过很大的电流，因此会造成电路的熔断器断或电气设备的事故；但在无线电工程中往往用来选择信号和消除干扰。并联谐振发生条件
