ZSBP-2430kVA/270kV变频串联谐振耐压试验装置

1、串联谐振试验装置闪络现象

当在气体或液体电介质中沿固体绝缘表面发生破坏性放电现象，称之为闪络。闪络现象是指固体绝缘体周围的气体或液体电介质被击穿时，击穿电压沿固体绝缘子 表面放电的现象。闪络现象其放电时的电压称为闪络电压。绝缘体发生闪络后，电极间的电压迅速下降到零或接近于零，闪络通道中的火花或电弧使绝缘表面局部过 热造成炭化，损坏表面绝缘。

常见的是沿气体与固体电介质交界面发生的闪络。如沿绝缘子串表面、沿套管表面的破坏性放电称之为闪络。

2、ZSBP-2430kVA/270kV变频串联谐振耐压试验装置串联谐振试验装置放电现象

放电现象是一个比较笼统的概念，一般是指在电场作用下，绝缘材料由绝缘状态变为导电状态的跃变现象。这种跃变现象可能呈“贯通状”发生在电极间，即其中 的绝缘材料完全被短接而遭到破坏，此时电极间的电压迅速下降到甚低至或接近零值称其为破坏性放电;跃变现象也可能发生在电极间的局部区域，使其中的绝缘材 料局部被短接，其余部分仍有良好的绝缘性能，电极间电压仍能维持一定的数值称为局部放电。

破坏性放电和局部放电可以用于所有电介质及其组合中，然而，放电发生在不同电介质及其组合中时又有特殊的称呼。当在气体或液体电介质中，电极间发生的破坏性放电称为火花放电，如在空气间隙、油间隙发生的破坏性放电，确切的说应该是火花放电。

在固体电介质中发生破坏性放电时，称为击穿。击穿时，在固体电介质中留下痕迹，使固体电介质失去绝缘性能。如绝缘纸板击穿时，会在纸板上留下一个孔。

10kV电缆变频串联谐振3km


一、简介
ZSBX-10kV电缆耐压变频串联谐振装置


1、帮助客户实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。






二、技术参数
试验对象：10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF，试验频率30-300Hz，试验电压22kV，试验时间5min。




额定容量：132kVA;
输入电源：三相380V电压，频率为50Hz;
额定电压： 22kV;
额定电流： 6A;
工作频率：30-300Hz;
装置输出波形：正弦波
波形率：输出电压波形率≤1%;
工作时间：额定负载下允许连续5min;过压1.1倍1分钟；
温   升：额定负载下连续运行5min后温升≤65K;
品质因素：装置自身Q≥30（f=45Hz）;
保护功能： 对被试品具有过流、过压及试品闪络保护（详见变频电源部分）;
测量精度：系统有效值1.5级；


激励变压器ZSJLB-6kVA/1kV/0.4kV           1台
额定容量：6kVA；
输入电压：0-400V，单相；
输出电压：1kV
结    构：干式；
重    量：约42kg；


变频电源ZSXB-F -6kW/220/380V             1台
额定输出容量：6kW
工作电源：220/ 380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：15A
额定输出电流：15A
电压分辨率： 0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运 行 时 间：额定容量下连续5min
额定容量下连续运行5min元器件高温度≤65K;
噪 声 水 平：≤50dB

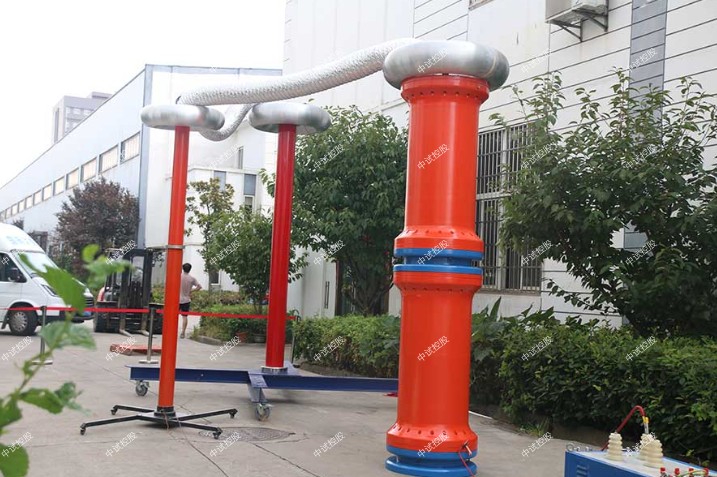

高压电抗器ZSDK-44kVA/22kV             3节
额定容量：44kVA;
额定电压：22kV；
额定电流：2A；
电 感 量：55H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约42kg；


电容分压器ZSFR-30kV/6000pF             1套
额定电压：30kV；
高压电容量：6000pF
介质损耗：tgσ≤0.5%；
分 压 比：1000：1
测量精度：有效值1.5级;
重    量：约6kg；

1.    ZSBP-2430kVA/270kV变频串联谐振耐压试验装置试验中若无破坏性放电发生，则认为通过耐压试验。中试控股在升压和耐压过程中，如发现输出波形异常，而且电流异常增大，电压不稳，试品电缆发生异味，烟雾或异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。

2.    试验过程中，如果遇到非试品电缆绝缘使仪器出现过流保护，在查明原因后，应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验大型高压发电机的超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。

3.    用中试控股0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现。连线方法：试验时应分相进行，被试相加压，非被试相短接接地。
