540kVA/108kV变频串联谐振耐压试验装置
1)电力变压器:电压等级(如10/35/110/220kV规格等);大容量;试验性质(中性点耐压或全绝缘耐压);单相对地电容量;
2)中试控股电力电缆:电压等级(如10/35/110kV规格等);大长度;截面积;
3)中试控股发电机、电动机:电压等级(出口电压或称工作电压);试验电压(耐压值);单相对地电容量范围(如0.2-0.55uF等);
4)GIS:电压等级(或称工作电压);试验电压(耐压值);间隔数量;。
5)540kVA/108kV变频串联谐振耐压试验装置开关、绝缘子、PT、CT、绝缘工器具、母线:电压等级(或称工作电压);试验电压(耐压值)。
6)CVT校验:电压等级(或称工作电压,如35/110/220规格等);试验电压(耐压值);电容量范围(如0.005-0.02uF)。
10kV电缆耐压变频串联谐振
一、简介

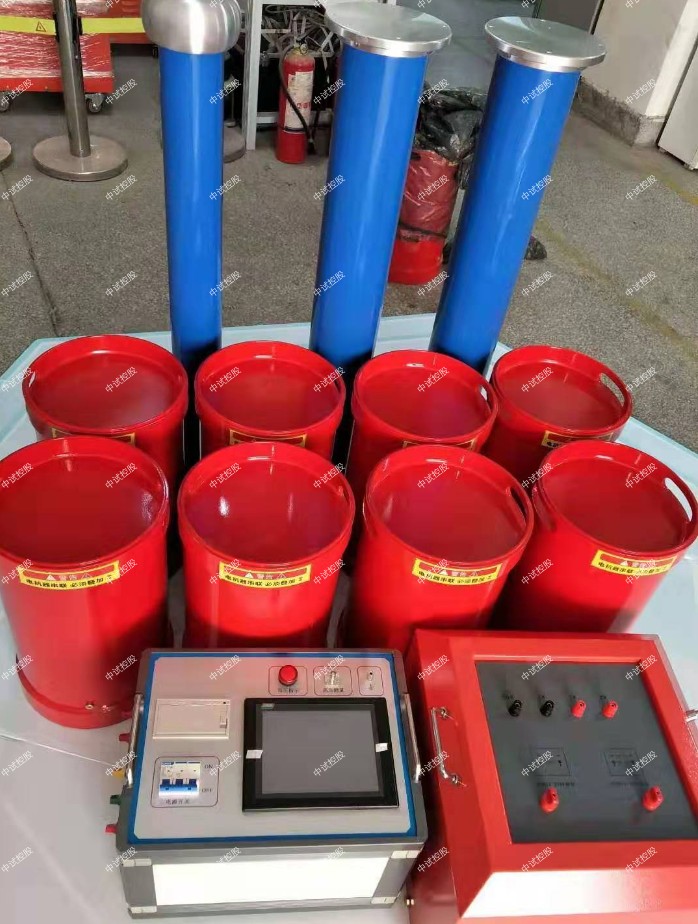

ZSBX-10kV电缆耐压变频串联谐振装置
1、帮助客户实现各种被试品的预防性交流耐压试验和交接性交流耐压试验;
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。
二、技术参数
试验对象:10kV/300mm2电缆长度1km的交流耐压试验,电容量≤0.3755uF,试验频率30-300Hz,试验电压22kV,试验时间5min。
1、额定容量:44kVA;
2、输入电源:单相220或三相380V电压,频率为50Hz;
3、额定电压:22kV
4、额定电流:2A
5、工作频率:30-300Hz;
6、装置输出波形:正弦波
7、波形率:输出电压波形率≤1%;
8、工作时间:额定负载下允许连续5min;过压1.1倍1分钟;
9、温 升:额定负载下连续运行5min后温升≤65K;
10、品质因素:装置自身Q≥30(f=45Hz);
11、保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);
12、测量精度:系统有效值1.5级;
激励变压器ZSJLB-3kVA/1.5kV/0.4kV 1台
额定容量:3kVA;
输入电压:0-400V,单相;
输出电压:1.5kV
结 构:干式;
重 量:约35kg;
变频电源ZSXB-F-3kW/220/380V 1台
额定输出容量:3kW
工作电源:220/380±10%V(单/三相),工频
输出电压:0 –400V,单相,
额定输入电流:7.5A
额定输出电流:7.5A
电压分辨率:0.01kV
电压测量精度:1.5%
频率调节范围:30 – 300Hz
频率调节分辨率:≤0.1Hz
频率稳定度: 0.1%
运 行 时 间:额定容量下连续5min
额定容量下连续运行5min元器件高温度≤65K;
噪 声 水 平:≤50dB
高压电抗器ZSDK-22kVA/22kV 2节
额定容量:22kVA;
额定电压:22kV;
额定电流:1A;
电 感 量:92H/单节;
品质因素:Q≥30 (f=45Hz);
结 构:干式;
重 量:约30kg;
电容分压器ZSFRC-30kV/3500pF 1套
额定电压:30kV;
高压电容量:3500pF
介质损耗:tgσ≤0.5%;
分 压 比:1000:1
测量精度:有效值1.5级;
重 量:约6kg;
现场耐压试验的结果判断
(1)如果GIS的每一部件均已按选定的完整试验程序承受规定的试验电压而无击穿放电,才认为整个GIS通过试验。
(2)在试验过程中如果发生击穿放电,则应根据放电能量和放电引起的各种声、光、电、化学等放电效应,以及耐压试验过程中进行的其它故障诊断技术提供的试验结果进行综合判断。遇有放电情况,可采取下列步骤:
①施加规定的电压,进行重复试验,如果设备或气隔还能经受,则该放电是自恢复放电。如果重复试验电压达到定值和规定时间时,则认为试品合格,否则按下项进行。
②解体,打开放电气隔,仔细检查绝缘情况。在采取必要的恢复措施后,方可进行下一次规定耐压试验。
5 GIS耐压试验击穿故障的定位方法
540kVA/108kV变频串联谐振耐压试验装置若GIS分段后进行耐压试验的进出线间隔较多,而试验过程中发生非自恢复放电或击穿,仅靠人耳的监听难以判断故障发生的确切位置,且容易发生误判断而浪费人力、物力和对设备造成不必要的损害。若在现场采用以放电产生冲击波而引起外壳振动波原理的故障定位器,就可以确定放电间隔。每次耐压试验前,将传感器分别安装在被试部分,特别是断路器、隔离开关、母线与各间隔的连接部位绝缘子的连接外壳上。如因传感器数量有限,使放电或击穿发生未预报,则应根据监听放电的情况,降压断电后移动传感器,重新升压直到找到放电或击穿部位。
