三倍频发生器测试仪

三倍频发生器接线试验方法
三倍频发生器有分体和一体两种类型，当设计容量大于15KVA时，三倍频发生器进行外置，减轻单个体积重量和便携性，我以互感器的感应耐压为例说一下试验方法，首先将电压互感器的高压尾接地，然后将二次端的尾端也接地，将三倍频发生器的输出线接入电压互感器的二次绕组（1a，1n），通过调节输出电压即可实现倍频耐压的测量，倍频耐压试验的80%；您也可以参考其他的相关标准，相比多倍频（200Hz）发生器试验方法完全相同，不同的是多倍频采用的是电子调频，简单，轻便。

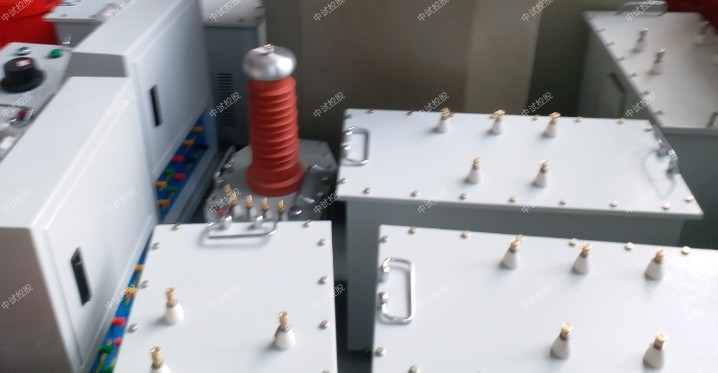

串联谐振现场试验
三倍频发生器接线注意事项
无论是三倍频发生器还是多倍频发生器在试验时，一定要将地线接好，并保证节点连接良好，否则在试验的过程中容易产生浮点电压，波形不稳定等其他因素，有可能危害到您的安全和影响（多）三倍频发生器的正常工况。

ZSDF-10 多倍频感应耐压试验装置
一、简介
ZSDF多倍频电源试验装置主要用于对被试品在不同电压及频率下进行感应、耐压试验的场合，可以满足以下试验：
1、220kV及以下电磁电压互感器感应耐压；
2、35kV及以下配电变压器感应耐压（需配中间励磁试验变）；
3、可作为串联谐振试验装置的变频电源；
4、可作为工频单相调压器使用（满足呈容性PT的感应耐压试验）。
ZSDF多倍频电源试验装置输出即为正弦波，波形失真度小,波形畸变率 ＜3％。不同于其他类型的变频电源装置，脉宽调制型变


频电源输出为方波，输出经过波形整形而成的正弦波。多倍频电源试验装置体积小，波形好，装配方便，操作简便。多倍频电源


试验装置的核心组件——变频电源柜采用高性能微处理器控制，全中文菜单显示，具有自动化程度高，保护迅速可靠，人机界面


友好等优点。多倍频电源试验装置虽安装操作简便，但误操作仍会引起意外事故。因此在使用前请务必仔细阅读本使用说明，以


免对被试品及试验装置造成不必要的损坏。


电压互感器（PT）是电力系统中的关键设备，绝缘缺陷，如匝、层间短路，支架放电和铁芯穿芯螺丝悬浮放电等现象会严重影响


设备的正常运行,甚至会发生十分危险的爆炸现象。对PT进行感应耐压试验可以帮助工作人员及时发现问题，避免造成更严重的


后果。ZSDF-10型多倍频感应耐压试验装置采用微机控制，运用数字波形合成技术及现代电力电子技术设计


，比传统的三倍频发生器工作效率高，输出电压稳定，测量精度高，重复性好。
变压器和互感器的感应耐压试验是保证产品质量符合标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘


感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。
ZSDF-10多倍频感应耐压试验装置是为满足上述要求而设计，经过广大用户使用证明：其操作简单，性能可靠，能较好地满


足变压器，互感器感应耐压试验的需要。


ZSDF系列 多倍频电源试验装置技术参数


    输 出 频 率     50、100、150、200Hz
    输 出 电 压     0 ~ 400V 正弦波
    分   辨   率     电压 0.1V、电流 0.01A
    测 量 精 度     电压 1%、电流 2%
    供 电 电 源     三相 AC380V ± 10%或AC220 ± 10%  50Hz；AC220 供电，功率减半
    工 作 条 件     环境温度：- 10℃ ~ 50℃；相对湿度：30% ~ 90%

多倍频电源试验装置选型及适用系统电压


      常用规格 kVA 7 10 15 20 30 50
      输出电流 A 17 25 36 50 72 125
      适用系统电压 kV 20 28 44 55 70 85
      仪器重量 kg     约 20 约 30 约 50
      外形尺寸（mm）     430 × 310 × 340 400 × 300 ×3 40 400 × 300 × 340
      供 电 电 源     三相 AC380V ± 10%或AC220 ± 10%  50Hz；AC220 供电，功率减半
      工 作 条 件     环境温度：- 10℃ ~ 50℃；相对湿度：30% ~ 90%

二、技术特征
1、该装置采用电力电子技术，内部核心部分使用变频调节器。
2、参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。
3、内置PC机，8寸彩色液晶显示，数据存储可达到3200组。
4、采用触摸式操作方式，配备热敏打印机进行汉字打印。
5、可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选）。
6、触摸方式调节电压可实现本装置的多倍频试验电压输出。
7、步长可以实时调节，任意选择1V、2V、5V、10V。
8、内置LC滤波回路，保证波形畸变率在指标范围内。
9、内置补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力。
10、摒弃了传统的三相五柱式三倍频发生器的产生原理。
11、体积小、重量轻，便于携带，便于大功率化。
12、不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。
13、操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。


三、参数
1、容量：10kVA （ 可扩展）
2、输入电压：AC，三相，380V±10%（注：也可以接入单相220V于电源输入的A、C端；但此时的容量减半）
3、电源频率：50Hz
4、输出电压：0～500V （配置中间变压器后电压可变高）
5、输出频率：50Hz，100Hz，150Hz，200Hz（可选）
6、波形畸变率：<3%


多倍频与3倍频的区别，通过以下对比会由惊奇的发现。
1、多倍频与3倍频的区别---规格


 序号 ZSSBF三倍频 多倍频
1 输入必须三相AC380V 三相AC380V
  2相AC380V；220V
2 输出只有150Hz 50、100、150、200Hz
3 手动调节输出 手动和自动调节输出
4 体积大、重量大、2件或3件 体积小、重量轻、1件
5 指针显示、电磁式 数字显示、电力电子
6 打印、保存、液晶
7 三倍频发生器测试仪无此功能 有效监视容声效应，避免设备损坏

1、打开三倍频电源发生器电源开关，电源指示灯和绿灯都不亮？

故障分析：检查电源保险丝，电源线和电源开关；

解决方案：如果其中任何一个出现损坏请及时更换。

2、打开三倍频电源发生器的电源开关后，电源指示绿灯闪烁并同时伴有蜂鸣声。

故障分析：A没有接地；B接地不可靠；C使用的发电机电源或者是经过开关柜隔离变压器的电源。

解决方案：A接地;B检查接地线是否可靠,重新接地；C如果电源经1/1隔离变或现场用自发电源，则必须人为将电源有一点与大地联接。

3、打开三倍频电源发生器的电源开关后，电源指示绿灯亮，高压指示红灯不亮（高压合不上）.

故障分析：A调压电位器不在零位；B过压整定开关设定为零C高压指示按钮灯可能损坏。

中试控股解决方案：A把调压电位器回到零位B过压整定开关设定为本次试验所需要的电压值C检查高压指示灯如有损坏请更换。

4、三倍频电源发生器在使用过程中高压数字微安表指示始终为零。

三倍频发生器测试仪故障分析：A高压数字微安表可能损坏B微安表输出线可能短路C微安表输出线接触不良

中试控股解决方案：A微安表维修B检查微安表输出线，如有短路碰线请重新焊接C检查微安表输出线和微安表接触式电源开关，如果其中有损坏请及时更换。
