变压器容量特性测量仪

主菜单共有十个可选项，分别为：容量测试、参数设置、有源负载、单相空载、三相空载、单相短路、三相短路、结果查询、电气参数、谐波分析。当光标指向哪一个功能选项时，哪个选项就变为反色显示，可见图四界面中选中项为‘容量测试’功能，按上下左右键可改变光标指向的选项。此时，按‘ ’确定键进入选中的功能显示屏。变压器容量特性测量仪最下端为提示行，显示当前的日期时间、内部电池的电压幅值和剩余电量百分比，从而可以及时掌握仪器的电池电量情况，了解仪器是否要充电避免没有及时充电而在现场无法正常工作的情况。

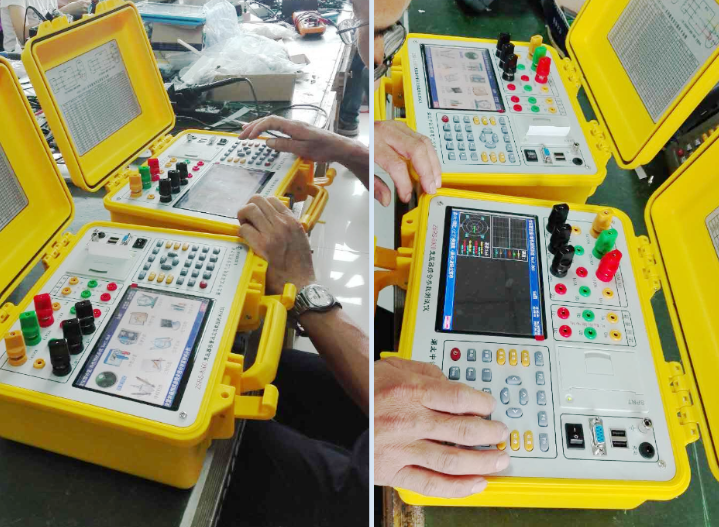

ZSRS-8000变压器容量空负载损耗测试仪

一、简介

准确度（电压/电流：±0.1 、 电压/电流：±0.2 、 电压/电流：±0.5) 选型时注明精度

   变压器容量及空载负载测试仪是针对这种问题专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。
   容量测试结果准确率达100%。它一种设备相当于四种设备：变压器容量及空载负载测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。

二、特征
1、可精确测量各种配电变压器的容量，无源测量，方便、准确
2、内部自带电源、自动产生三相大功率测试电源
3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗
4、通过空载试验可准确判定被测变压器的型号，包括：S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器
5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位
6、可测量电压和电流的谐波含量和总谐波失真度
7、可进行简单的矢量分析，绘制矢量图
8、显示各电参量的波形图，做为示波器使用
9、电压回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏
10、容量测量范围：20kVA～100000kVA
11、电池剩余电量百分数指示功能，绝非简单的亏电报警
12、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键时间更长
13、可随时将测试的数据通过微型打印机将结果打印出来
14、测试结果存储功能，可存储200组容量测试数据








三、参数
输入特性 有源部分 电压测量范围：0～10V
电流测量范围：0～10A
无源部分 电压测量范围：0～750V 宽量限
电流测量范围：0～100A内部全部自动切换量程
准确度 电压：±0.1%
电流：±0.1%
功率：±0.1%（CosΦ>0.2），±1.0%（0.02< CosΦ<0.2）
工作温度 －10℃～ +40℃
充电电源 交流160V～260V
绝缘 ⑴电压、电流输入端对机壳的绝缘电阻≥100MΩ
⑵工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验
主机体积 32×24×13cm3
重量 3kg
