变压器容量测试仪

使用仪器时请按本说明书接线和操作。

中试控股接地端子应就近可靠接地。

测试开始前请输入正确的设置参数，仪器内部校正运算都要依赖于输入的设置参数。

测试菜单项选择和实际测试项目及接线要一致。

中试控股电流回路用粗线连接，电压回路用细线连接。

试验加压时，注意监测电压、电流不要超过仪器额定值，以免损坏仪器。

变压器容量测试仪测试过程中，不允许拆除地线及仪器接线，严禁带电接拆线操作。

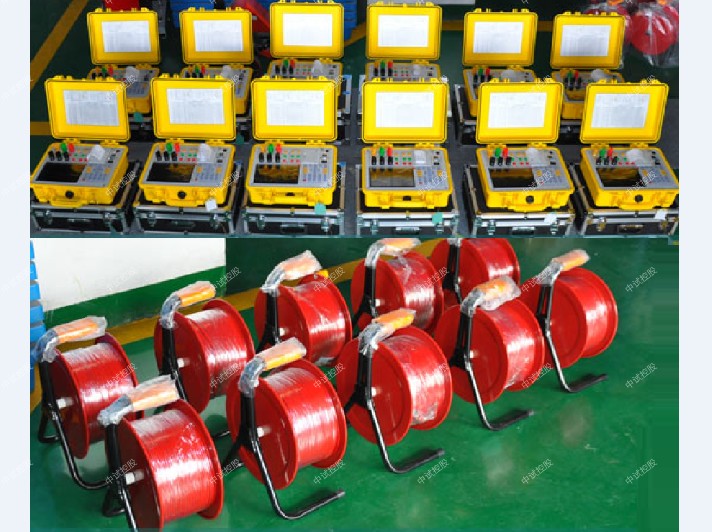

ZSRS-8000变压器容量空负载损耗测试仪


一、简介


准确度（电压/电流：±0.1 、 电压/电流：±0.2 、 电压/电流：±0.5) 选型时注明精度


电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大在投


运变压器时还要一次性交纳增容费。随着电力行业的发展，用电量的增大，自有变压器和个人承包变压器已渐渐占据了配变中相


当的份额，随之而来的就是个人为了达到少交费、多用电的目的而采取的各种弄虚作假（主要是改、换变压器铭牌）；有


些年偷电费额达数十万之多，电力部门苦于没有有效的控制手段。
   变压器容量及空载负载测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。


它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝


非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测


量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。
   容量测试结果准确率达100%。它一种设备相当于四种设备：变压器容量及空载负载测试仪+变压器损耗参数测试仪+谐波分析


仪+示波器。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，并能测


量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。








二、特征
1、可精确测量各种配电变压器的容量，无源测量，方便、准确
2、内部自带电源、自动产生三相大功率测试电源
3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗
4、通过空载试验可准确判定被测变压器的型号，包括：S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器
5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空


载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位
6、可测量电压和电流的谐波含量和总谐波失真度
7、可进行简单的矢量分析，绘制矢量图
8、显示各电参量的波形图，做为示波器使用
9、电压回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏
10、容量测量范围：20kVA～100000kVA
11、电池剩余电量百分数指示功能
12、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键时间


更长
13、可随时将测试的数据通过微型打印机将结果打印出来
14、测试结果存储功能，可存储200组容量测试数据




三、参数
输入特性 有源部分 电压测量范围：0～10V
电流测量范围：0～10A
无源部分 电压测量范围：0～750V 宽量限
电流测量范围：0～100A内部全部自动切换量程
准确度 电压：±0.1%
电流：±0.1%
功率：±0.1%（CosΦ>0.2），±1.0%（0.02< CosΦ<0.2）
工作温度 －10℃～ +40℃
充电电源 交流160V～260V
绝缘 ⑴电压、电流输入端对机壳的绝缘电阻≥100MΩ
⑵工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验
主机体积 32×24×13cm3
重量 3kg

变压器容量测试仪在“主菜单”屏下选中“系统设置”项后，按“确认”键进入“系统设置选择”屏，然后选择“实时时钟设置”项后，按确认键进入“实时时钟设置”屏，此屏幕用于修改仪器时钟。

在“实时时钟设置”屏幕，按左右键移动光标选择要修改的数据，按上下键修改选中的数值，按“确认”键保存当前设置并返回上一屏，按“取消”键放弃当前设置并返回上一屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）
