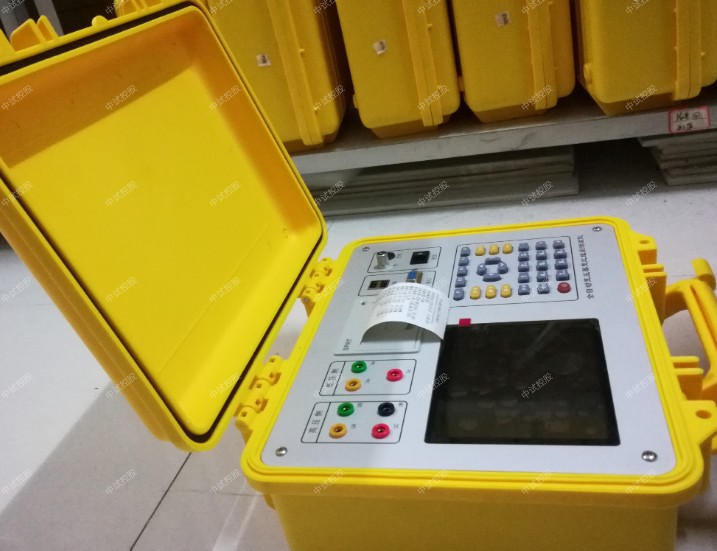

变比组别测试仪

变压器的电压比(简称变比)，是变压器空载时高压绕组电压U1与低压绕组电压U2的比值，即变比k＝U1／U2。变压器的变比试验是验证变压器能否达到规定的电压变换效果，变比是否符合变压器技术所规定的数值的一项试验。其目的是检查各绕组的匝数、引线装配、分接开关指示位置是否符合要求；中试控股变压器能否与其他变压器并列运行的依据。变比相差1%的中小型变压器并列运行，会在变压器绕组内产生10%额定电流的循 环电流

《规程》中规定了变压绕组所有分接头变比试验的标准：

(1)各相应分接头的变比值相比，不应有显著差别，且应符合规律。

(2)电压35kV以下，变比小于3的变压器，其变比允许偏差为±1%；其他所有额定分接头变比允许偏差为±0.5%，其他分接头的变比应在中试控股变压器阻抗电压百分值的1/10以内，但不得超过±1%。允许偏差计算公式为：

变比组别测试仪Δk＝(k-kN)／kN×100%

式中 Δk——变比允许偏差或变比误差；

k——实测变比；

变比组别测试仪kN——额定变比，即变压器铭牌上各次绕组额定电压的比值。
