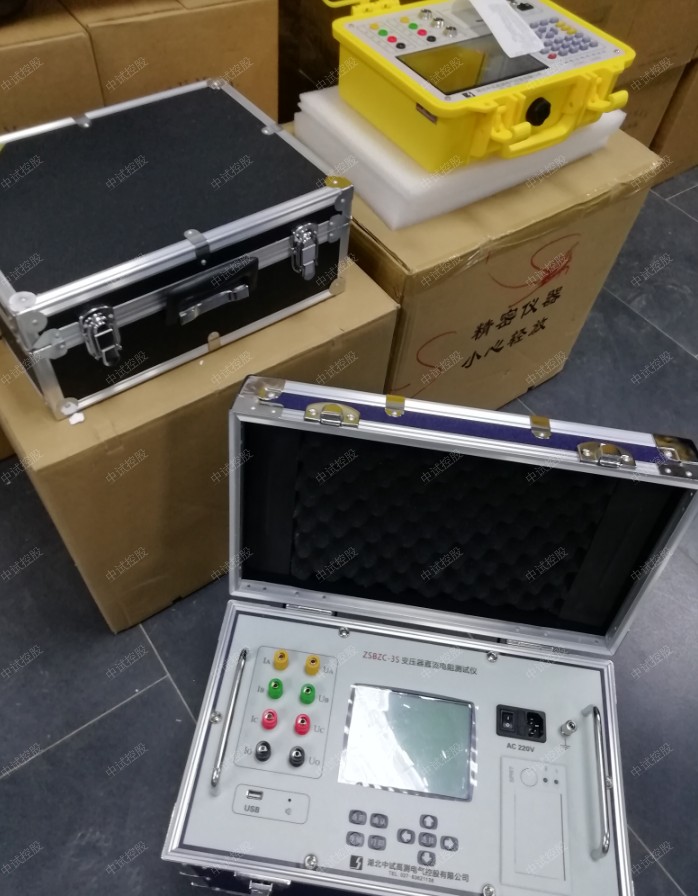

ZSZY-3A变压器直流电阻测试仪（1A 2A 3A）
简介
一、变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。通过测量变压器绕组的直流电


阻，可以检查出引线的焊接或连接质量，绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况。在以前对直阻的测量


均采用QJ44双臂电桥来测量，而这类电桥的测量电流为毫安级，测量起来时间需要很长，而且精度也较低。为了改变这种状况，


缩短测量时间以及减轻测试人员的工作负担


2、中试控股直流单、双臂电桥的高精度换代。仪器采用了开关电源技术，其测量速度比电桥快一百多倍，显示


部分由四位半LCD液晶显示测量结果，三位半LCD液晶显示环境温度或测试电流值，克服了其它同类由LED显示值在阳光下不


便读数的缺点，同时具备了自动消弧功能。该直流电阻快速测试仪具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗


电省、测试数据稳定可靠、不受人为因素影响等优点。仪器内装可充电电池组(12V)，交直流两用，便于现场及测试。




二.特征
1、测试速度快：本仪器输出充电电流可达3A，测量时能有效地补偿大电感设备电流惯性，加速了铁芯饱和，从而缩短了充


电时间，提高了测试速度，比传统仪器单、双臂电桥快几百倍
2、准确度高：本仪器除了采用四端子测量法外，而且还采用恒流电源技术，使得对感性负载充电电流保持在一个


相对的稳定值，抗感能力稳定，抗干扰能力强，进而保证了测量准确度。测量结果准确度高，重


复性好
3、测量范围广：电阻测量范围为1μΩ～20kΩ，量程广
4、交直流两用：仪器内附可充电电池组，交直流供电，便携式设计，使用、携带方便


三、工作原理


 直流电阻快速测试仪本仪器内有一个能产生直流电流的恒流源。在测量电阻时，恒流从I＋、I－端向被试品馈入恒流，该电流


在被测体上产生相应的电压值，这一电压值在V＋、V－端取回本机，经放大后，直接用四位半LCD数字显示被试品的电阻值。




1、使用条件：


   环境温度：0℃～40℃


   相对温度：≤85％RH


2、测量范围：1mΩ～20mΩ；20 mΩ～200mΩ；0.2Ω～2Ω；20Ω～200Ω；200Ω～2kΩ；2kΩ-20 kΩ；20 kΩ-200 kΩ


3、测量精度：０.5级


4、分辨率：1μΩ


5、恒流源：3A


6、工作电压：直流 11V～14V  交流 220V。


7、功耗：≤15W


8、外形尺寸：335×275×175mm


9、重量：2.8kg


四．注意事项


1、仪器在使用完直流电源测试后，应及时对机内的电池进行充电维护。


2、在直流测试过程中，发现指示灯亮，应停止使用直流电源，改用交流电源测试。


3、仪器长期不用时，应定期（两个月）对仪器内的电池组进行充电维护，一般充电14小时左右，直至“充满”指示灯亮为止。


4、本仪器应避免受潮、跌落、暴晒等。

变压器直流电阻测试仪交接试验标准规定：“各相或各分支绕组的直流电阻，在校正了由于引线长度不同而引起的误差后，相互间差别不应超过其小值的2％；测得的数值换算至同温度下的数值比较，其相对变化也不应大于2％”。

变压器直流电阻测试仪在预防性试验规程中要求；“汽轮发电机转子绕组相或各分支的直流电阻值，在校正了由于引线长度不同而引起的误差后相互间差别以及与初次测量值比较，相差不得大于小值的1．5％(水轮发电机为1％)。超出要求者，应查明原因”。其相间差别的相对变化的计算方法是，如前一次测量结果A相绕组比B相绕组的直流电阻值大1．5％，而本次测量结果B相绕组比A相绕组的直流电阻值大1％，则B相绕组与A相绕组的直流电阻值的相对变化为2．5％。
