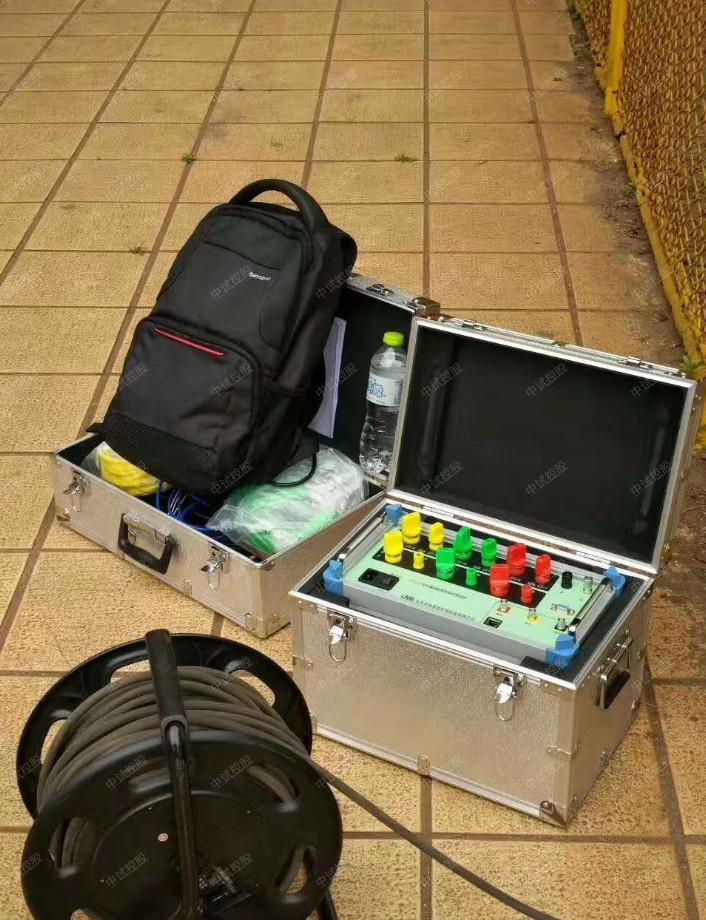

ZSBX-III 变压器绕组变形测试仪


1.1概述


本仪器根据对变压器内部绕组特征参数的测量，完善的内部故障频率响应分析(FRA)方法，对变压器内部故障作出准确判断。


变压器设计完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，


则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有


一定可比性。


变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下


因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅


度变化和谐振频点偏移等。并根据响应分析方法变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设


备。它适用于63kV～500kV电力变压器的内部结构故障检测。


1.2仪器功能


本仪器是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变


化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。


对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进


行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、后分析和维护检修更为有力


的依据。


检测数据自动分析系统,横向比较A、B 、C三相之间进行绕组相似性比较,其分析结果为:


    ①一致性很好


   ②一致性较好


   ③一致性较差


   ④一致性很差


纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较，其分析结果为:


    ①正常绕组


    ②轻度变形


    ③中度变形


    ④严重变形


1.3执行标准


DL/T911－2004《电力变压器绕组变形的频率响应分析法》


1.4仪器特征


1.硬件机芯采用DDS专用数字高速扫频技术，准确诊断出绕组发生鼓包、移位、倾斜、匝间短路变形及相间接触短路等故


障。


2.采集控制采用高集成化微处理器,选用精密、高稳定元器件，高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明


显变化)，对同一相重复试验，测量重复率在99.5%以上。


3.仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前两种技术测量模式。


4.在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行拆装的情况下就完成所有测试。


5.测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻


劳动强度。


6.幅频特性符合关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是


线性分度曲线也可以是对数分度曲线，可根据实际需要选用。


7.仪器智能化程度高，信号输出幅度由软件进行自动量程调节，幅度峰值±10V，自动调节采样频率。


8.仪器具备多种频率线形扫频测量系统测量功能，线形扫频测量扫描频率高达2MHz，频率扫描间隔可分为0.25kHz、0.5kHz和


1kHz,对变压器变形情况更多的分析。


9.历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系


统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的


参考结论。


10.软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时依据。测量数据


自动分析存盘，并生成电子文档(Word)保存，且具有彩色打印功能，方便出测试报告。


绕组是变压器输入和输出电能的电气回路，是变压器的基本部件，它是由铜、铝的圆、扁导线制，再配制各种绝缘件组成并套装在变压器的铁芯柱上。

当在不同温度测量时，可按表1-1所列温度换算系数进行换算。例如某热塑性绝缘发电机在t＝10℃ 时测得绝缘电阻值为100MΩ，则换算到 t＝75℃ 时的绝缘电阻值为100／K＝100／90.5＝1.1MΩ。


适用方面


变压器绕组变形测试仪用于测试各种等级电力变压器(6kV~750kV)及其它用途的变压器，电力变压器在运行或者运输过程中不可避免地要受各种故障短路电流的冲击或者物理撞击，在短路电产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部、鼓包或移位等变形现象，这样将严重影响变压器的安全运行。变压器绕组变形测试仪采用扫频法及低电压阻抗法对变压器的绕组进行综合测试，按电力行业标准DL/T911-2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。阻抗法电力行业标准DL/T1093-2008对绕组的阻抗值进行测试，通过与标准的阻抗值比对判断绕组的变形状况。

频率响应图谱的特征


1、差异是的
从微观的角度看，变压器由于型号、容量、电压等级、线圈绕法、绕组结构、位臵和引线等的不同，不同绕组的频谱谱图肯定不同，且有的存在较大的差异这一方面说明
频响法的灵敏度高，另一方面，使得频谱特征归类不容易。由于结构设计上有一定的差异，频谱有较明显的差别。
2、具有相对的一致性
从宏观的角度看，对于工艺良好的同一台变压器，其同一侧三相绕组的结构基本是一致的，测得的频响特性曲线通常具有一定的可比性，特别是对没有分接开关的低压绕组。这是进行变形诊断的基础。
3、低压绕组的一致性较好
低压线圈多为连续式绕组，匝数少，结构简单，阻抗小，无分接绕组，因此工艺上三相易做到一致，频响曲线干扰毛刺少，三相频谱曲线一致性较好。
高、中压绕组则多为饼式或纠结式，匝数多，阻抗大，大多带有分接绕组，结构复杂，反映在频谱曲线上，响应较小，毛刺多，相与相之间的一致性较差。
4、chang用变压器的一致性较差
chang用变压器(包括chang变和备变)由于多采用双分裂结构，相与相之间的一致性普遍都比主变的差，且chang用变压器遭受短路故障的几率较高，累积效应造成一致性较差。
5、三相变压器的一致性较好
三相变压器特征图谱上相与相之间的一致性比单相变压器好。另外，从绕组的特征图谱上谐振峰的分布情况，可以判断变压器绕组的防陡波特性，为改善变压器绕组的绝缘设计依据。从整体上看，如果一个绕组的频谱曲线上谐振峰少，比较平坦，则说明一旦陡波(如雷电波，操作波)侵入绕组后，绕组内部发生谐振的可能性小。因此，危害绕组绝缘的电位分布发生的可能性小，说明设计合理。另一方面，如果谐振峰上升很快，说明绕组的阻抗函数存在高阶极点，绕组对陡波的响应快，易损坏。
综上所诉，做变压器绕组变形试验很有必要，对维护电力系统的安全至关重要。

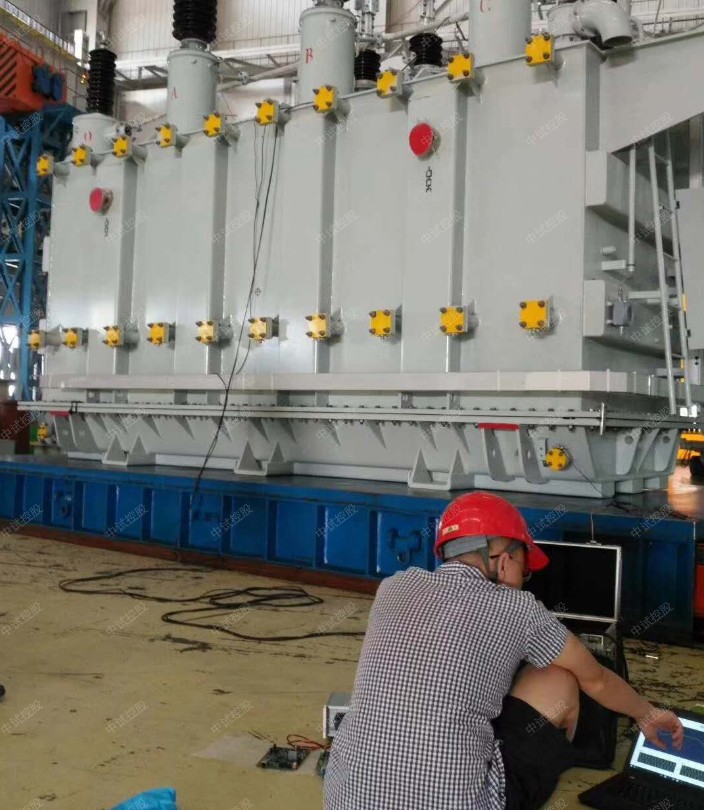

变压器绕组变形测试仪试验程序

1.首先检查变压器接地状况是否良好，套管引线应全部解开。
2.详细记录被试品的数据及原始工况有否异常，以及被试品变压器当前测试状况下的分接开关位置，并仔细输入被试品情况登记窗。
3.根据被试品的情况建立被试品数据文件的子目录；测试完成后应将测量的数据备份至该目录下，并注意进行整理工作。
4.数据存放格式：文件是以ASCII码的形式存放。
5.对刚退出运行的变压器进行测量，测量前应尽量让其散热降温；但在整个测量过程中应停止对其所施的降温方法，保持温度，以免测量过程中温度变化过大而影响测量结果的一致性。
6.现场测试时，为防止出现意外损坏仪器，使用所配的电源隔离变压器。
