中试控股博士科研站技术专工为您一一解答：变压器变形绕组测试仪

①整相绕组(或分支)的Δtgδ值不大于下列值：

定子电压等级(kV)	Δtgδ%
6	6.5
10	6.5

 变压器变形绕组测试仪Δtgδ(%)值指额定电压下和起始游离电压下tgδ(%)之差值。对于6kV及10kV电压等级，起始游离电压分别取3kV和4kV
 ②定子电压为6kV和10kV的单根线棒在两个不同电压下的Δtgδ(%)值不大于下列值：

1.5Un和0.5Un	相邻0.2Un电压间隔	0.8Un和0.2Un
11	2.5	3.5

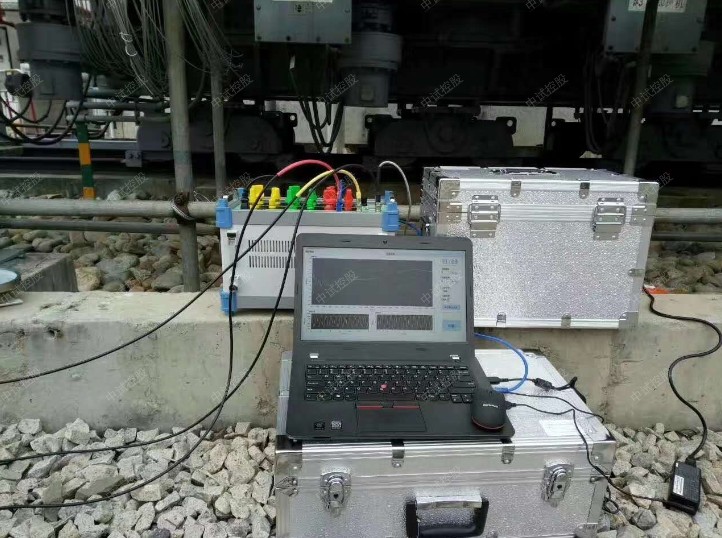

ZSBX-9000变压器绕组变形测试仪


一，概述


1，中试控股变压器设计完成后，其内部结构和各项参数（Ci，Li, Ri）都固定了，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线应该相差不大；


2，当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；


3，基于以上测量技术，设计了变压器绕组变形测试仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以非常准确的判断变压器的变形程度。


4，符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。


二，技术特点


1.采用DDS扫频技术；


2.采用高速，高集成化微处理器设计；


3.双通道16位AD采样；


4.自带高亮度7寸彩色触摸屏，亮度可调；


5.自带热敏打印机，可随时打印数据，打印浓度可调；


6.可以保存100组测量数据，可随时查阅数据或上传至PC机；


7.有强大的上位机软件，支持上传数据、联机测试、分析、打印和生成word文档；


8.采用USB2.0接口；


9.主机尺寸：31cmX15cmX15cm；


10.主机重量： 4.0KG。


11.工作电源：AC220V±10%，(50±1)HZ ;


12.工作环境：-10℃～50℃ 湿度<90％ 无结露。


三，技术参数


1，设置两种不同的扫描方式：线性扫描，分段扫描；


线性扫描：


10HZ-1MHZ 分辨率0.5KHZ 2000扫描点


100HZ-2MHZ 分辨率1KHZ 2000扫描点


10HZ-1MHZ 分辨率0.25KHZ 4000扫描点（只上位机可用）


100KHZ-2MHZ 分辨率0.5KHZ 4000扫描点（只上位机可用）


自定义起始频率，扫描间隔，扫描点数（只上位机可用）


分段扫描：


10HZ-100HZ 分辨率1HZ90点


100HZ-1KHZ 分辨率5HZ 180点


1KHZ -10KHZ 分辨率 50HZ 180点


10KHZ-100KHZ分辨率 0.2KHZ 450点


100KHZ –300KHZ 分辨率 0.5KHZ 400点


300KHZ –1000KHZ 分辨率 1KHZ 700点


2，幅值测量范围：(-100dB） - （+20dB）


3，幅值测量精度：0.1dB；


4，扫描频率精度：小于0.01%；


5，信号输入阻抗：大于1MΩ；


6，信号输出阻抗：50Ω；


7，同相测试重复率：99.5%；

1.变压器变形绕组测试仪发电机和同步调相机大修中更换绕组时，容量为10MW(MVA)以上的定子绕组绝缘状况应满足下列条件，而容量为10MW(MVA)及以下时满足下列条件之一者，可以不经干燥投入运行：
a)中试控股绝缘分相测得的吸收比不小于1.3或极化指数不小于1.5，对于环氧粉云母绝缘吸收比不小于1.6或极化指数不小于2.0。水内冷发电机的吸收比和极化指数自行规定。
b)在40℃时三相绕组并联对地绝缘电阻值不小于(Un+1)MΩ(取Un的千伏数，下同)，分相试验时，不小于2(Un+1)MΩ。若定子绕组温度不是40℃，绝缘电阻值应进行换算。
2.运行中的发电机和同步调相机，在大修中未更换绕组时，除在绕组中有明显进水或严重油污(特别是含水的油)外，满足上述条件时，一般可不经干燥投入运行。
