中试控股博士科研站技术专工为您一一解答：变压器绕组变形检测仪

新型快速测试仪测量法

对于大型变压器，其电感非常大，因此用电桥法测量时，需很多时间，为此为了缩短测量时间可以采用新型快速测试仪，变压器直流电阻测试仪和感性负载快速测量微欧计等。

中试控股低频变压器的绕组全部用铜漆包线绕制。高频变压器的绕组称为原边绕组、副边绕组、反馈绕组，它和低频变压器相同之处是可以有几个副边绕组，不同之处是有的高频变压器需要有反馈绕组。高频变压器多使用铜漆包线，由于高频电流有集肤效应，也有使用铜包铝漆包线的。

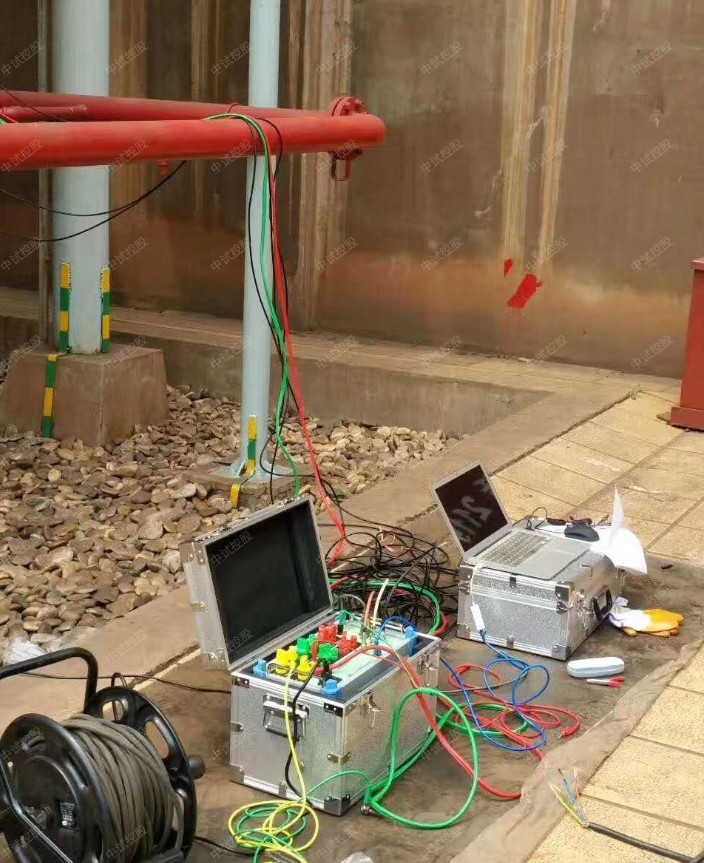

ZSBX-9000变压器绕组变形测试仪

一，概述

1，变压器设计完成后，其内部结构和各项参数（Ci，Li, Ri）都固定了，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线应该相差不大；

2，当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；


3，基于以上测量技术，设计了变压器绕组变形测试仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以非常准确的判断变压器的变形程度。


4，符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。


二，技术特点


1.采用DDS扫频技术；


2.采用高速，高集成化微处理器设计；


3.双通道16位AD采样；


4.自带高亮度7寸彩色触摸屏，亮度可调；


5.自带热敏打印机，可随时打印数据，打印浓度可调；


6.可以保存100组测量数据，可随时查阅数据或上传至PC机；


7.有强大的上位机软件，支持上传数据、联机测试、分析、打印和生成word文档；


8.采用USB2.0接口；


9.主机尺寸：31cmX15cmX15cm；


10.主机重量： 4.0KG。


11.工作电源：AC220V±10%，(50±1)HZ ;


12.工作环境：-10℃～50℃ 湿度<90％ 无结露。


三，技术参数


1，设置两种不同的扫描方式：线性扫描，分段扫描；


线性扫描：


10HZ-1MHZ 分辨率0.5KHZ 2000扫描点


100HZ-2MHZ 分辨率1KHZ 2000扫描点


10HZ-1MHZ 分辨率0.25KHZ 4000扫描点（只上位机可用）


100KHZ-2MHZ 分辨率0.5KHZ 4000扫描点（只上位机可用）


自定义起始频率，扫描间隔，扫描点数（只上位机可用）


分段扫描：


10HZ-100HZ 分辨率1HZ90点


100HZ-1KHZ 分辨率5HZ 180点


1KHZ -10KHZ 分辨率 50HZ 180点


10KHZ-100KHZ分辨率 0.2KHZ 450点


100KHZ –300KHZ 分辨率 0.5KHZ 400点


300KHZ –1000KHZ 分辨率 1KHZ 700点


2，幅值测量范围：(-100dB） - （+20dB）


3，幅值测量精度：0.1dB；


4，扫描频率精度：小于0.01%；


5，信号输入阻抗：大于1MΩ；


6，信号输出阻抗：50Ω；


7，同相测试重复率：99.5%；

变压器绕组变形检测仪为保证仪器测量准确性我们需注意：

 什么是变压器?

变压器绕组变形检测仪变压器是一种静止的电气设备，根据电磁感应原理，将一种形态(电压、电流、相数)的交流电能，转换成另一种形态的交流电能。利用中试控股电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯(磁芯)。主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。
