中试控股博士科研站技术专工为您一一解答：承装(修,试)电力设施许可证五级标准设备

   变频串联谐振是谐振式电流滤波电路，能改善电源波形获得较好的正弦电压波形，有效防止谐波峰值对被试品的误击穿。变频串联谐振工作在谐振状态，当被试品的绝缘点被击穿时，电流立即脱谐，回路电流迅速下降为正常试验电流的数十分之一。发生闪络击穿时，因失去谐振条件，除短路电流立即下降外，高电压也立即消失，电弧即可熄灭。其恢复电压的再建立过程很长，很容易在再次达到闪络电压断开电源，所以适用于高电压、大容量的电力设备的绝缘耐压试验。

  承装(修,试)电力设施许可证五级标准设备振荡电压试验是用直流电源给电缆充电，当达到试验电压后使放电间隙击穿而通过电感线圈放电，对电缆施加一定电压幅位、频率为kHz级的衰减振荡波电压作为挤包绝缘电缆线路的竣工试验方法的另一种途径。此种方法比直流耐压试验方法有效，但与工频电压试验相比， 其检查电缆主绝缘和附件效果仍不理想， 一是波的衰减厉害，难以满足长电缆的需要；二是使局放增大，对电缆有较大伤害。

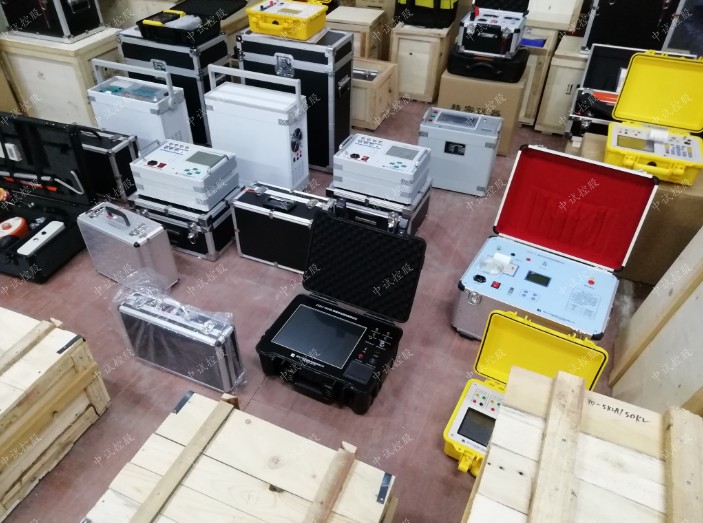

五级10KV承试电力资质设备

一、高压发生设备

1、ZGF-60KV/2mA直流高压发生器

2、ZSYDJ-5kVA/50kV工频耐压试验装置

3、ZSBP-75KVA/75KV变频串联谐振试验成套装置

二、电气测量仪器

1、ZSHL-100A回路电阻测试仪

2、ZSJB-730三相继电保护测试仪

3、ZSFA-103互感器伏安特性测试仪

4、ZS2571接地电阻测试仪

5、ZSBZC-10A变压器直流电阻测试仪

6、ZSBC-VI变压器变比测试仪

7、ZSGK-9B断路器动特性测试仪

三、常用仪器仪表

1 、ZS2500V兆欧表

2 、ZS500V兆欧表

3 、ZSMG-2000E数字式双钳相位伏安表

  由于设备容量和体积等问题，目前尚无高压电力电缆敷设后在现场进行交流耐压试验的相应标准。CIGRI电网工作会议21工作组的《高压挤包绝缘电缆竣工验收试验建议导则》中对目前采用的直流耐压试验方法提出疑议，并使用工频及近似工频(30～300Hz)的交流试验方法。承装(修,试)电力设施许可证五级标准设备IEC60840标准中在45～150kV敷设后电缆试验标准中除原直流试验标准外，增加了1.7U0 5min或1 U0 24h的交流试验标准。而在220kV等级中IEC 62067/CD草案中则取消了电缆敷设后试验中直流试验的标准，只有交流试验的要求，即20～300Hz

  因被试XLPE电缆的电容量很大，中试控股工频试验时所需试验变压器的容量也要很大，导致试验设备笨重而不适于现场使用。采用0.1Hz作为试验电源，理论上可以将试验变压器的容量降低到1/500，试验变压器的重量可大大降低，可以较容易地移动到现场进行试验。目前，此种方法主要应用于中低压电缆的试验，由于试验条件的真实性毕竟不如近中试控股工频交流电压，电压等级偏低，还不能用于110kV及以上的高压电缆试验。
