中试控股博士科研站技术专工为您一一解答：10KV变压器内部绕组情况测试仪

    (1)匝间压降法。即取下护环，拆除端部绝缘，通50～100A直流电流到转子绕组，对有匝间短路的8套线圈，分别测量每匝线圈间的压峰，如发现异常时，增加测点，根据分布规律，对可疑点增加测点，直至测出压降低点，即为短路点。这种方法适用于一匝只对另一匝短路。
    (2)对于多匝线圈同时出现匝间短路的，可以采用分段压降法，即把线圈分为几个对称等长段，测量压降(比较等段长压降值，其正常值与异常值的交界点便为短路点。
    10KV变压器内部绕组情况测试仪通过以上两种方法共找出17个短路点(其中3套线圈的7个短路点是用分段压降法找出的)。

在《预规》中要求的测试交流阻抗及损耗，测试直流电阻，空载和短路试验往往还不能作为终制定依据，根据匝间短路的性质(静态或动态)可以用感应电动势相量法和微分探测线圈法来进行判定。

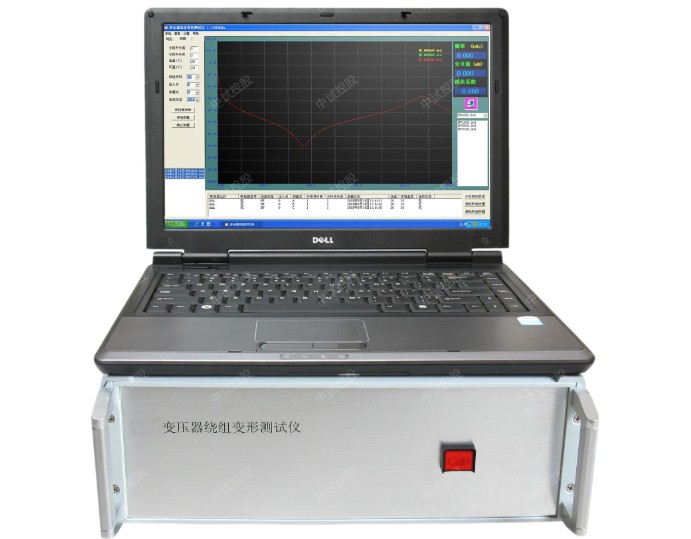

ZSBX-9000变压器绕组变形测试仪


一，概述


1，中试控股变压器设计完成后，其内部结构和各项参数（Ci，Li, Ri）都固定了，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线应该相差不大；


2，当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；


3，基于以上测量技术，设计了变压器绕组变形测试仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以非常准确的判断变压器的变形程度。


4，符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。


二，技术特点


1.采用DDS扫频技术；


2.采用高速，高集成化微处理器设计；


3.双通道16位AD采样；


4.自带高亮度7寸彩色触摸屏，亮度可调；


5.自带热敏打印机，可随时打印数据，打印浓度可调；


6.可以保存100组测量数据，可随时查阅数据或上传至PC机；


7.有强大的上位机软件，支持上传数据、联机测试、分析、打印和生成word文档；


8.采用USB2.0接口；


9.主机尺寸：31cmX15cmX15cm；


10.主机重量： 4.0KG。


11.工作电源：AC220V±10%，(50±1)HZ ;


12.工作环境：-10℃～50℃ 湿度<90％ 无结露。


三，技术参数


1，设置两种不同的扫描方式：线性扫描，分段扫描；


线性扫描：


10HZ-1MHZ 分辨率0.5KHZ 2000扫描点


100HZ-2MHZ 分辨率1KHZ 2000扫描点


10HZ-1MHZ 分辨率0.25KHZ 4000扫描点（只上位机可用）


100KHZ-2MHZ 分辨率0.5KHZ 4000扫描点（只上位机可用）


自定义起始频率，扫描间隔，扫描点数（只上位机可用）


分段扫描：


10HZ-100HZ 分辨率1HZ90点


100HZ-1KHZ 分辨率5HZ 180点


1KHZ -10KHZ 分辨率 50HZ 180点


10KHZ-100KHZ分辨率 0.2KHZ 450点


100KHZ –300KHZ 分辨率 0.5KHZ 400点


300KHZ –1000KHZ 分辨率 1KHZ 700点


2，幅值测量范围：(-100dB） - （+20dB）


3，幅值测量精度：0.1dB；


4，扫描频率精度：小于0.01%；


5，信号输入阻抗：大于1MΩ；


6，信号输出阻抗：50Ω；


7，同相测试重复率：99.5%；

频率响应图谱的特征


1、差异是的
从微观的角度看，变压器由于型号、容量、电压等级、线圈绕法、绕组结构、位臵和引线等的不同，不同绕组的频谱谱图肯定不同，且有的存在较大的差异，这一方面说明
频响法的灵敏度高，另一方面，使得频谱特征归类不容易。
2、具有相对的一致性
从宏观的角度看，对于工艺良好的同一台变压器，其同一侧三相绕组的结构基本是一致的，测得的频响特性曲线通常具有一定的可比性，特别是对没有分接开关的低压绕组。这是进行变形诊断的基础。
3、低压绕组的一致性较好
低压线圈多为连续式绕组，匝数少，结构简单，阻抗小，无分接绕组，因此工艺上三相易做到一致，频响曲线干扰毛刺少，三相频谱曲线一致性较好。
高、中压绕组则多为饼式或纠结式，匝数多，阻抗大，大多带有分接绕组，结构复杂，反映在频谱曲线上，响应较小，毛刺多，相与相之间的一致性较差。
4、chang用变压器的一致性较差
chang用变压器(包括chang变和备变)由于多采用双分裂结构，相与相之间的一致性普遍都比主变的差，且chang用变压器遭受短路故障的几率较高，累积效应造成一致性较差。
5、三相变压器的一致性较好
三相变压器特征图谱上相与相之间的一致性比单相变压器好。另外，从绕组的特征图谱上谐振峰的分布情况，可以判断变压器绕组的防陡波特性，为改善变压器绕组的绝缘设计依据。从整体上看，如果一个绕组的频谱曲线上谐振峰少，比较平坦，则说明一旦陡波(如雷电波，操作波)侵入绕组后，绕组内部发生谐振的可能性小。因此，危害绕组绝缘的电位分布发生的可能性小，说明设计合理。中试控股 另一方面，如果谐振峰上升很快，说明绕组的阻抗函数存在高阶极点，绕组对陡波的响应快，易损坏。
10KV变压器内部绕组情况测试仪综上所诉，做变压器绕组变形试验很有必要，对维护电力系统的安全至关重要。
