中试控股博士科研站技术专工为您一一解答：变压器双（三）10KV绕组变形分析仪

(1)按变压器额定电压选用绝缘电阻测试仪，按《预规》要求采用2500V或5000V绝缘电阻测试仪。
(2)绝缘电阻测试仪“E”端接地，“L”端接被测绕组。
(3)应依次测量各绕组对地和非被测绕组之间的绝缘电阻值，除被测绕组外，其他绕组和外壳都应接地。
(4)在未断开绝缘电阻测试仪引线时，绝缘电阻测试仪不能停止测量，试验后应放电。
(5)测量时，应等待充油循环静置一段时间再测量。对于8000kVA及以上者为20h以上；3～10kVA的为5h。
二、实例说明
 1、实例1-1 应换算为同一温度相比较
某主变压器，31.5MVA，66kV。测A相绝缘电阻时为50MΩ和过去测量比较，换算到同一温度。（现为32℃，过去为22℃），代入式(1-1)得
 R22℃＝R32℃×1.5(32－22)/10＝50×1.5＝75MΩ
即换算为32℃时，50MΩ,就变为75MΩ；和200MΩ比较，还是小得较多（200MΩ为上次测量值）。

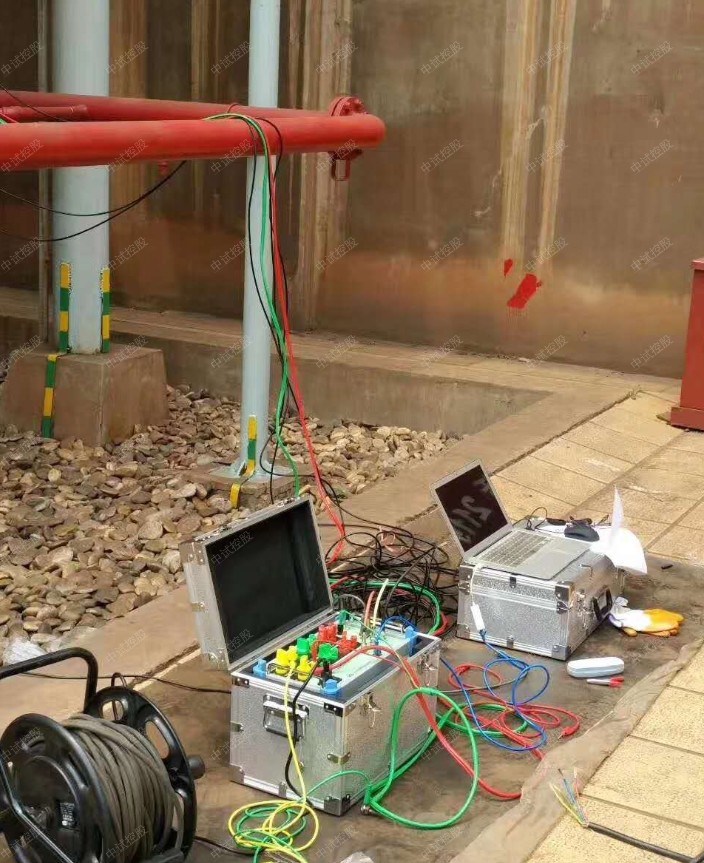

ZSBX-9000变压器绕组变形测试仪


一，概述


1，中试控股变压器设计完成后，其内部结构和各项参数（Ci，Li, Ri）都固定了，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线应该相差不大；


2，当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；


3，基于以上测量技术，设计了变压器绕组变形测试仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以非常准确的判断变压器的变形程度。


4，符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。


二，技术特点


1.采用DDS扫频技术；


2.采用高速，高集成化微处理器设计；


3.双通道16位AD采样；


4.自带高亮度7寸彩色触摸屏，亮度可调；


5.自带热敏打印机，可随时打印数据，打印浓度可调；


6.可以保存100组测量数据，可随时查阅数据或上传至PC机；


7.有强大的上位机软件，支持上传数据、联机测试、分析、打印和生成word文档；


8.采用USB2.0接口；


9.主机尺寸：31cmX15cmX15cm；


10.主机重量： 4.0KG。


11.工作电源：AC220V±10%，(50±1)HZ ;


12.工作环境：-10℃～50℃ 湿度<90％ 无结露。


三，技术参数


1，设置两种不同的扫描方式：线性扫描，分段扫描；


线性扫描：


10HZ-1MHZ 分辨率0.5KHZ 2000扫描点


100HZ-2MHZ 分辨率1KHZ 2000扫描点


10HZ-1MHZ 分辨率0.25KHZ 4000扫描点（只上位机可用）


100KHZ-2MHZ 分辨率0.5KHZ 4000扫描点（只上位机可用）


自定义起始频率，扫描间隔，扫描点数（只上位机可用）


分段扫描：


10HZ-100HZ 分辨率1HZ90点


100HZ-1KHZ 分辨率5HZ 180点


1KHZ -10KHZ 分辨率 50HZ 180点


10KHZ-100KHZ分辨率 0.2KHZ 450点


100KHZ –300KHZ 分辨率 0.5KHZ 400点


300KHZ –1000KHZ 分辨率 1KHZ 700点


2，幅值测量范围：(-100dB） - （+20dB）


3，幅值测量精度：0.1dB；


4，扫描频率精度：小于0.01%；


5，信号输入阻抗：大于1MΩ；


6，信号输出阻抗：50Ω；


7，同相测试重复率：99.5%；
