中试控股博士科研站技术专工为您一一解答：变压器绕组变形频响法测试仪

交接试验标准规定：“各相或各分支绕组的直流电阻，在校正了由于引线长度不同而引起的误差后，相互间差别不应超过其小值的2％；与时测得的数值换算至同温度下的数值比较，其相对变化也不应大于2％”。

各相或分支的直流电阻值相互间的差别及其历年的相互变化大于1％时，应引起注意，可缩短试验周期，观察差别变化，以便及时采取措施。

中试控股测量定子绕组的直流电阻值后，经分析比较，确认为某相或某分支有问题时，则应对该相或分支的各焊接头作进一步检查。其常用方法有直流电阻分段比较法、焊接头发热试验法、测量焊接头直流电阻法、涡流探测法及射线透视法，这些专门的方法须另外参阅有关资料。

ZSBX-9000变压器绕组变形测试仪

一，概述


1，变压器设计完成后，其内部结构和各项参数（Ci，Li, Ri）都固定了，因此每个线圈的频域响应也随之确定，正常


绕组的变压器，其三相频域响应曲线应该相差不大；


2，当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰


撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的


变形程度；


3，基于以上测量技术，设计了变压器绕组变形测试仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比


，可以非常准确的判断变压器的变形程度。


4，符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。


二，技术特点


1.采用DDS扫频技术；


2.采用高速，高集成化微处理器设计；


3.双通道16位AD采样；


4.自带高亮度7寸彩色触摸屏，亮度可调；


5.自带热敏打印机，可随时打印数据，打印浓度可调；


6.可以保存100组测量数据，可随时查阅数据或上传至PC机；


7.有强大的上位机软件，支持上传数据、联机测试、分析、打印和生成word文档；


8.采用USB2.0接口；


9.主机尺寸：31cmX15cmX15cm；


10.主机重量： 4.0KG。


11.工作电源：AC220V±10%，(50±1)HZ ;


12.工作环境：-10℃～50℃ 湿度<90％ 无结露。


三，技术参数


1，设置两种不同的扫描方式：线性扫描，分段扫描；


线性扫描：


10HZ-1MHZ 分辨率0.5KHZ 2000扫描点


100HZ-2MHZ 分辨率1KHZ 2000扫描点


10HZ-1MHZ 分辨率0.25KHZ 4000扫描点（只上位机可用）


100KHZ-2MHZ 分辨率0.5KHZ 4000扫描点（只上位机可用）


自定义起始频率，扫描间隔，扫描点数（只上位机可用）


分段扫描：


10HZ-100HZ 分辨率1HZ90点


100HZ-1KHZ 分辨率5HZ 180点


1KHZ -10KHZ 分辨率 50HZ 180点


10KHZ-100KHZ分辨率 0.2KHZ 450点


100KHZ –300KHZ 分辨率 0.5KHZ 400点


300KHZ –1000KHZ 分辨率 1KHZ 700点


2，幅值测量范围：(-100dB） - （+20dB）


3，幅值测量精度：0.1dB；


4，扫描频率精度：小于0.01%；


5，信号输入阻抗：大于1MΩ；


6，信号输出阻抗：50Ω；


7，同相测试重复率：99.5%；

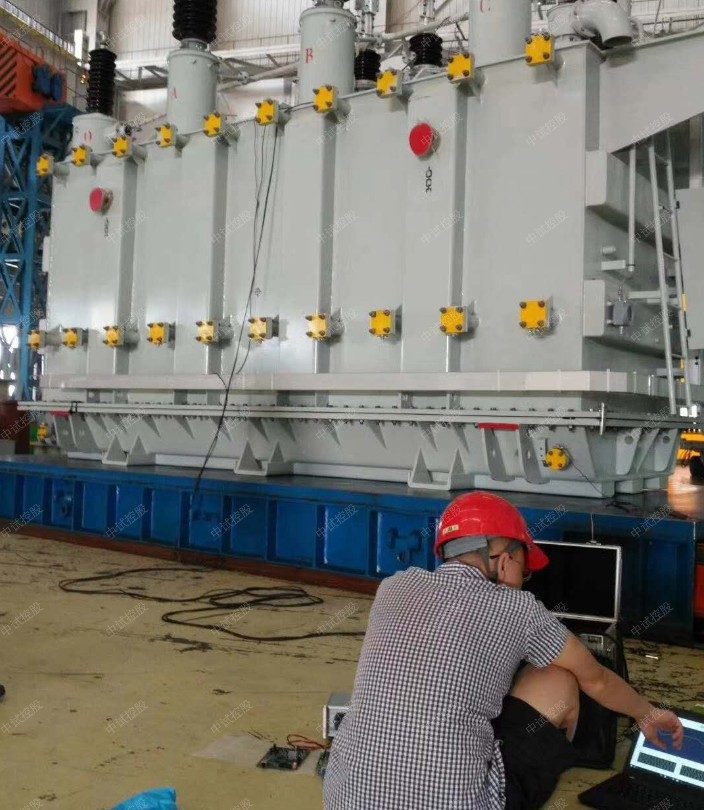

中试控股变压器绕组变形测试仪接线法式：

变压器绕组变形频响法测试仪首先将橙、蓝、绿三色线与仪器背面三色端对接（橙色为激励端，蓝色为参考端，绿色为响应端），USB连接线连接到以装好运行软件的电脑或笔记本端上，测试线的另一端橙色和绿色线已和为一根线。

并连接到黄色钳夹上，蓝色测试线与蓝色钳夹连接。两个钳夹另一尾端串联到变压器接地端并接地。黄色钳夹接低压侧O点，蓝色钳夹接低压侧A点。
