变压器绕组变形测试仪试验程序

1.首先检查变压器接地状况是否良好，套管引线应全部解开。

2.详细记录被试品的数据及原始工况有否异常，以及被试品变压器当前测试状况下的分接开关位置，并仔细输入被试品情况登记窗。

3.根据被试品的情况建立被试品数据文件的子目录；测试完成后应将测量的数据备份至该目录下，并注意进行整理工作。

4.数据存放格式：文件是以ASCII码的形式存放。

5.对刚退出运行的变压器进行测量，测量前应尽量让其散热降温；但在整个测量过程中应停止对其所施的降温，保持温度，以免测量过程中温度变化过大而影响测量结果的一致性。

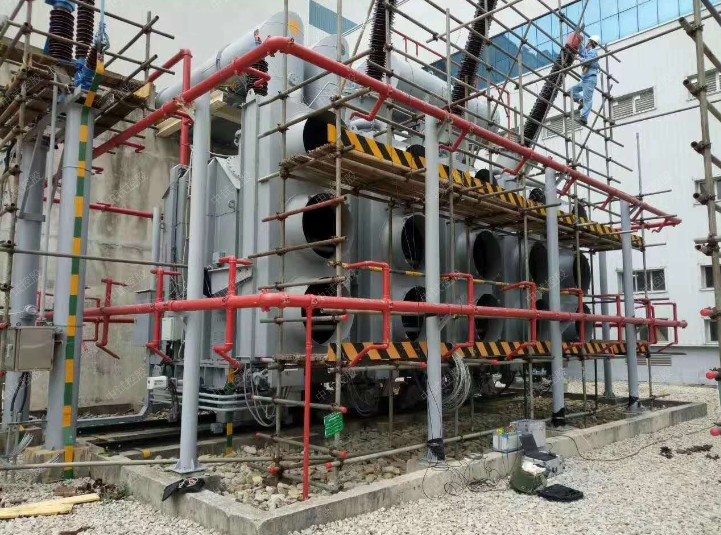

6.220KV变压器绕组变形试验仪现场测试时，为防止出现意外损坏仪器，使用所配的电源隔离变压器。

ZSBX-9000变压器绕组变形测试仪
一，概述
1，变压器设计完成后，其内部结构和各项参数（Ci，Li, Ri）都固定了，因此每个线圈的频域响应也随之确定，正常绕组的变


压器，其三相频域响应曲线应该相差不大；
2，当 中试控股变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰


撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的


变形程度；
3，基于以上测量技术，设计了变压器绕组变形测试仪，该仪器能准确绘制各相频域响应曲线，通过测量曲


线的横向、纵向对比，可以非常准确的判断变压器的变形程度。
4，本仪器符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。
二，技术特点
1.采用DDS扫频技术；
2.采用高速，高集成化微处理器设计；
3.双通道16位AD采样；
4.自带高亮度7寸彩色触摸屏，亮度可调；
5.自带热敏打印机，可随时打印数据，打印浓度可调；
6.可以保存100组测量数据，可随时查阅数据或上传至PC机；
7.有强大的软件，支持上传数据、联机测试、分析、打印和生成word文档；
8.采用USB2.0接口；
9.主机尺寸：31cmX15cmX15cm；
10.主机重量： 4.0KG。
11.工作电源：AC220V±10%，(50±1)HZ ;
12.工作环境：-10℃～50℃  湿度<90％ 无结露。
三，技术参数
1，设置两种不同的扫描方式：线性扫描，分段扫描；
线性扫描：
10HZ-1MHZ  分辨率0.5KHZ  2000扫描点
100HZ-2MHZ  分辨率1KHZ   2000扫描点
10HZ-1MHZ  分辨率0.25KHZ   4000扫描点（只上位机可用）
100KHZ-2MHZ  分辨率0.5KHZ   4000扫描点（只上位机可用）
自定义起始频率，扫描间隔，扫描点数（只上位机可用）
分段扫描：
10HZ-100HZ 分辨率1HZ90点
100HZ-1KHZ 分辨率5HZ 180点
1KHZ -10KHZ 分辨率 50HZ 180点
10KHZ-100KHZ分辨率 0.2KHZ 450点
100KHZ –300KHZ   分辨率 0.5KHZ  400点
300KHZ –1000KHZ 分辨率 1KHZ 700点
2，幅值测量范围：(-100dB） - （+20dB）
3，幅值测量精度：0.1dB；
4，扫描频率精度：小于0.01%；
5，信号输入阻抗：大于1MΩ；
6，信号输出阻抗：50Ω；
7，同相测试重复率：99.5%；

1) 首先将介损测试仪接地。

2) 将高压侧A、B、C三绕组短接起来。

3) 将非测试的其他绕组中压侧三相及中性点短接起来，并接地。注意：要先接接地端，后接被试品端（3#）。

4) 用同样方法将低压侧也短路接地（4#）。

5) 将红色高压线一端接测试仪“高压输出”插座内，将红色高压线外端接地线接地。

6) 红色高压线另一端接套管末屏端子（1#）。

7) 中试控股高压测试线屏蔽线接到套管高压线接地端子短接线上（2#）。

8) 将非被测套管的末屏端子接地。

9) 连接好电源输入线。

10) 220KV变压器绕组变形试验仪试验装置检查试验接线正确，操作人员征得试验许可后方可加压试验。
