中试控股博士科研站技术专工为您一一解答：三级承装修试能否做110kv变电站试验

1.1 绕组泄漏电流和变比试验

泄露电流试验和测量绝缘电阻相似，但因施加电压较高，能发现某些绝缘电阻试验不能发现的绝缘缺陷，如变压器绝缘的部分穿透性缺陷和引线套管缺陷。

10kV及以上且10000kVA以上油浸式变压器。

试验设备

ZSZGF直流高压发生器

变压器泄漏电流接线图

试验步骤

1） 高压绕组(A、B、C、N)短接，低压绕组(a、b、c)短接。分别用红线、绿线引到下面的尼龙绳上。

2） 可靠接上接地线，对高压侧进行绝缘电阻的测量，并把低压套管引线（绿线）接地。

3） 微安表安装在倍压筒顶部。

4） 接专用接地线、接地线、倍压筒接地端子地线、大功率机箱的接地端子。

5） 三级承装修试能否做110kv变电站试验用专用电缆线连接倍压筒和大功率机箱。

6） 用专用高压输出屏蔽线一端插入微安表上端的连接孔中，另一端和高压套管的引线(红线)可靠连接。

7） 接通电源。

8） 开机操作：将过压整定为所加电压的1.15~1.2倍。如所加电压40kV,则过压整定为48kV。在10、20、30、40kV时记录电流。

9） 中试控股试验结束，先用电阻放电，然后接地放电，才可拆线。

试验标准

一般与同类型设备数据比较或同一设备历年数据比较，不应有显著变化，并结合其他绝缘试验结果综合分析作出判断

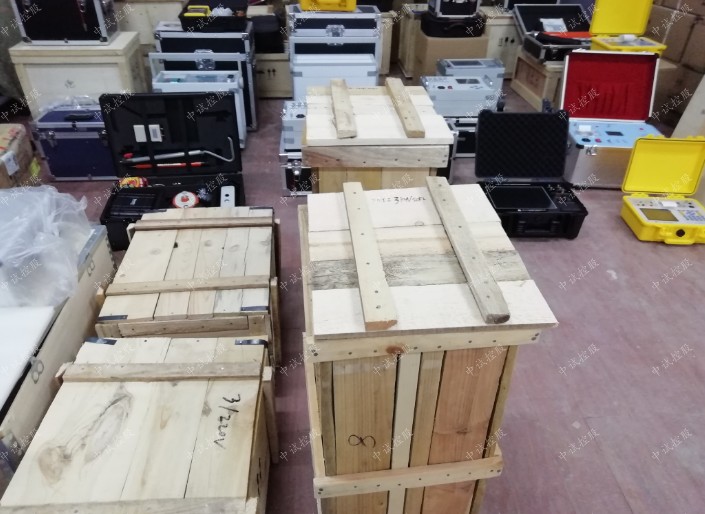

三级资质设备

一、高压发生设备

1    直流高压发生器                 ZSZGF-120kV/2mA

     直流高压发生器                 ZSZGF-200kV/3mA

2    工频耐压试验装置            ZSYDJ-10kVA/100kV

     工频耐压试验装置           ZSYDJ-5kVA/50kV

3    变频串联谐振试验成套装置    ZSBP-500kVA/200kV

4    感应耐压试验装置           ZSSBF-15kVA

二、电气测量仪器

1    高压介质损耗测试装置       ZSJS-6000D

2    回路电阻测试仪                 ZSHL-100A

3    互感器伏安特性测试仪       ZSFA-103

4    接地电阻测试仪             ZSDW-5A

5    电容电感测试仪                 ZSRG-3000

6    接地导通测试仪                 ZSDT-10A

7    变压器直流电阻测试仪       ZSBZC-3S

8    变压器变比测试仪           ZSBC-VI

9    变压器绕组变形测试仪       ZSBX-III

10   有载分接开关测试仪             ZSKC-4000

11   断路器特性测试仪           ZSKC-7000

12   氧化锌避雷器阻性电流测试仪 ZSBD-2000

13   三相继电保护测试仪             ZSJB-1000B

14   雷击计数器校验仪           ZSFZ-9000

15   绝缘电阻测试仪                 ZSDMH-5000V

三、油、气试验仪器

1    SF6检漏仪                     ZSXP-1A

2    SF6气体微水测试仪              ZSLD-2000

三、常用仪器仪表

1    兆欧表                       ZS2500V

2    兆欧表                       ZS500V

3    数字式双钳相位伏安表       ZSMG-2000E

1） 中试控股高压试验线对泄漏电流的影响：由于与被试品连接的导线通常暴露在空气中（不加屏蔽时），被试品的加压端也暴露在外，所以周围空气有可能发生游离，产生对地的泄漏电流，尤其在海拔高、空气稀薄的地方更容易发生游离，这种对地泄漏电流将影响到测量的准确度。用增加导线直径、减少尖端或加装防晕罩、缩短导线、增加对地距离等措施，可减少对测量结果的影响。

2） 相对湿度的影响：当相对湿度大时，表面泄漏电流远大于体积泄漏电流，被试品表面脏污易于吸潮，使表面泄漏电流增加，必须擦净表面，并装设屏蔽环。

3） 温度的影响：温度对高压直流试验结果的影响是极为显著的，三级承装修试能否做110kv变电站试验因此，对所测得的电流值均需换算至相同温度，才能进行比较。在被试品温度30~80℃时做试验，因为在这样的温度范围内泄漏电流变化较明显，而低温时变化较小。

4）余电荷的影响：被试品绝缘中的余电荷是否放尽，直接影响泄漏电流的数值，因此，试验前对被试品必须进行充分放电。
