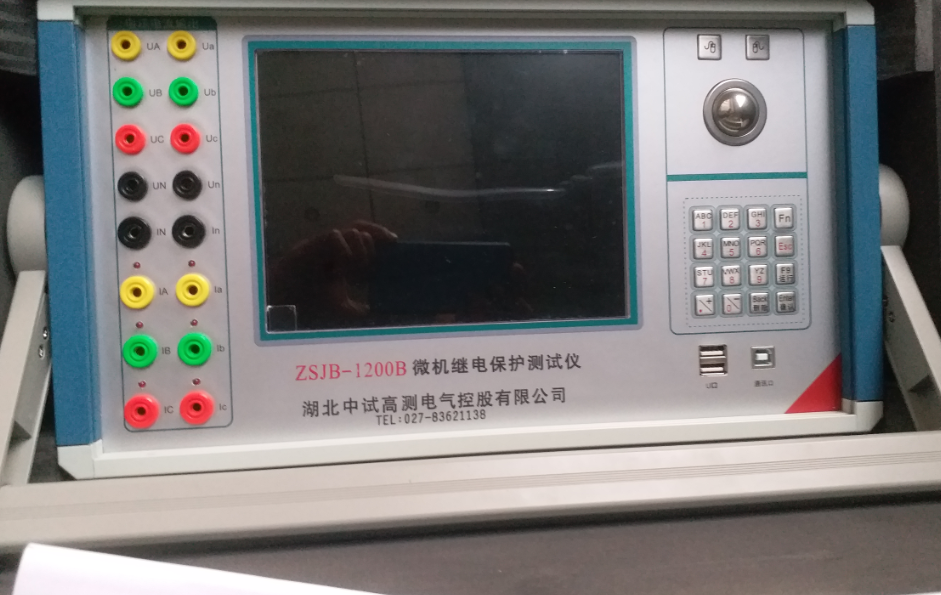

继电保护测试仪可进行过电流继电器测试、欠电压继电器测试、过电压继电器测试、中间继电器测试、时间继电器测试等试验。那我们使用继电保护测试仪进行这些试验的具体方法是怎样的呢？



1、过电流继电器测试：
采用“交流试验”程序，当继电器动作电流小于35A时，可选用一相电流作变量，选定合适的电流步长。采用自动或手动方式进行试验，其中，手动方式可用于测量动作值和返回值。自动方式只能测动作值。
当继电器动作电流大于35A时。可采用两相或三相并联电流输出。SX-3300三相电流并联输出zui大值是105A。这时并联的电流的相位必须是同相位，否则不能采用并联方式。选择多个电流作为变量，采用自动或手动试验测量继电器的动作值和返回值。
注意：大电流时应使用较粗导线，导线尽量短一些，通电时间尽量缩短。以免损坏测试仪或被试继电器。
接线方式：将测试仪的电流接入继电器电流线圈。
将继电器常开接点接入测试仪开入量中的任意一路。

2、欠电压继电器测试：
欠电压继电器又叫低电压继电器，通常只有常闭接点，常闭接点打开表示继电器动作。可选择一比较高的电压值，然后按一定步长降低电压，直到继电器动作。选用“交流程序”，拟采用手动方式进行试验，先输出一个电压值，由于是常闭接点，屏幕上会显示动作时间，此时电压值并未切除。采用手动旋转鼠标，降低电压直到屏幕上的动作时间值发生变化，此时表示继电器常闭接点已打开，相当于继电器返回。此时屏幕显示电压值就是低电压继电器的动作电压值。

3、过电压继电器测试：
采用“交流试验”程序，当继电器额定电压小于120V时，可用单相电压值为变量进行测试。选定电压步长和电压初始值，采用自动或手动方式来进行电压变化，直到继电器动作，可测出动作电压和动作时间值。KF-6403每相电压zui大值为120V。当被试继电器的额定电压大于120V时，可采用两相电压来进行测试。例如当VA=75、VB=75V、VA与VB相位差为180°时，线电压VAB=150V。因此当两相电压相位差为180°时，其线电压等于两相电压之和。选择两相电压可变化，采用自动或手动试验来测试。

4、中间继电器测试：
使用“直流试验”程序。该程序单相电压输出范围0－±110V电流范围0—30A。当中间继电器额定电压小于110V时，用单相电压就可试验。可选择一相电压如VA作为可变量，设定电压步长，选择一适当的初始值。手动试验开始时，通过左旋、右旋转动鼠标来改变电压值，直到继电器动作。自动试验时则该电压按步长自动增减，直到继电器动作。如果继电器额定电压大于110V时，可选择两相电压来进行试验，一相电压为正，另一相电压为负。两相线电压zui大值可达220V。采用自动或手动试验可进行动作电压测试。
有的中间继电器是电流动作，电压保持的，可选择一相电流作为变量，选择合适的电流步长及电流初始值，采用自动或手动试验方式改变电流值，直到继电器动作。
接线方式：将电压接入继电器的电压线圈。
将继电器的常开接点接入开关量输入通道中的任意一路。

5、时间继电器测试：
时间继电器的额定电压一般为220VDC。一般情况下，直流电压加到140V时，继电器就能动作。
第1步：先测继电器的动作电压。
将继电器的动作时间设到0.5s、电压步长设为-1.00,时间间隔设为1s（应大于继电器的动作时间）、VA设为110V，不可变，VB设为0V，可变标志打开为“Y”，将线电压VAB接到继电器电压线圈，试验方式为自动，继电器动作接入点接开入量通道。其中VA为正、VB为负。点击“开始”即VA输出110V直流，VB从开始减少为负电压直到继电器动作。例如当VB=－40V时继电器动作，则说明继电器动作电压是150V。也可用手动方法慢慢改变电压使继电器动作。
再反方向变化电压使继电器返回，此时的电压值就是继电器的返回电压。
第2步测量继电器的动作时间
将VA设为110V、VB设为－110V、VAB接入继电器电压线圈，继电器常开接点接入测试仪的开关量输入通道，通常可接1通道。时间间隔应设为大于继电器的动作时间，试验方式为手动试验，点击“开始”，即可测出继电器的动作时间。

以上就是继电保护测试仪进行过电流继电器测试、欠电压继电器测试、过电压继电器测试、中间继电器测试、时间继电器测试等试验的具体操作步骤，这些知识是我们在进行试验前一定要了解的东西。
