高压开关（或称高压断路器）是电力系统中最重要的设备之一，在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行，机械特性参数是判断断路器性能的重要参数之一，机械特性参数包含：分合闸时间、同期性、分合闸速度、弹跳、行程、开距、超程等参数。那么我们应该如何正确测量其机械特性参数呢？

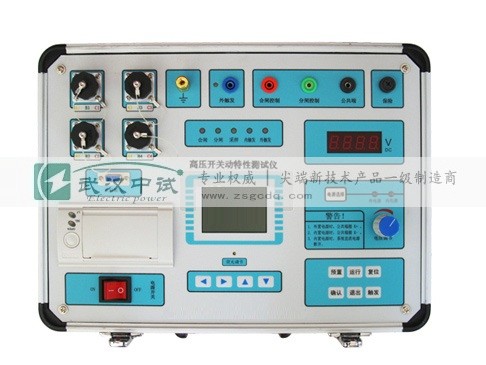

因旋转传感器现场安装方便，测量精度高，现被广泛应用于现场测量高压开关的机械特性参数。下面我们以中试控股集团ZSGK-III型高压开关动作特性测试仪为例来详细介绍旋转传感器的安装与使用方法及步骤。

图一

首先介绍旋转传感器的安装，需要安装的配件有旋转传感器、万向磁性座、内六角扳手、强磁铁及支架，如图2。

图2

用内六角扳手将旋转传感器联轴器上的两颗内六角螺丝松开，如图3。松开联轴器上的内六角螺丝后，将强磁铁支架的一端插入到联轴器内，然后用内六角扳手将联轴器上的内六角螺丝拧紧，如图4。

图3

图4

接下来介绍旋转传感器的安装位置，这里我们以10kV高压真空断路器为例，在其两侧分别有两个被密封盖盖住的孔，如图5。取下密封盖后，孔内对应的是触头的运动拐臂,如图6。

图5

图6

将强磁铁的一端吸入到断路器一侧的拐臂上，且保证强磁铁与拐臂同心同轴，如图7。然后将万向磁性座有磁性一端吸在断路器上，另一端夹紧旋转传感器的固定杆,如图8。

图7

图8

将配套附件中的5芯信号线一端接入到旋转传感器的5芯航插座内并拧紧，另一端接入到测试仪面板的传感器座内，然后将测试仪开机，进入到“设置”菜单下的“状态检测”子菜单，调节旋转传感器角度，测试仪显示的箭头也将随之移动，使测试仪的箭头处于2-3中间，调整到位后，拧紧万向磁性座，使旋转传感器无法晃动，如图9。

图9

旋转传感器安装完成后，将测试仪开机，进入到“设置”菜单下的“测试设置”子菜单，按照实际情况进行设置，这里需特别注意的是将传感器类型设置为“旋转传感器”，行程设置为“14.0mm”，如图10。

图10

提示：当传感器类型选择直线传感器时，那么行程设置应设为直线传感器的总行程长度。当传感器类型选择旋转传感器时，那么行程设置应设为断路器的总行程长度，此断路器的总行程为14.0mm，所以这里将行程设置设为14.0mm。

测试仪接线介绍：

①将断路器三相静触头用配套附件黑色短接线及夹子短接后用专用断口短接线的黑线相接，用黄、绿、红三根测试线及夹子分别将断路器三相动触头接好后，另一端按颜色分别接到专用断口短接线，最后将专用转接线接在测试仪面板的“A1B1C1”断口处。

②将配套附件的三芯红、绿、黑测试线航插一端接入到测试仪的“控制电源”接口处，另一端分别接断路器的合闸线圈、分闸线圈、公共点。

③然后将配套附件的5芯测试线一端接测试仪面板的“传感器接口”处，另一端接旋转传感器航插座内。至此，测试仪接线完成，如图11。

图11

所有接线及测试仪设置完成后，在测试仪主界面进入“测试”菜单下的“合闸测试”子菜单，确认参数设置无误后点击确定，测试仪开始测试，断路器动作后，仪器将显示时间波形、速度波形、电流波形、合闸时间、三相同期性、合闸速度、行程、线圈电流等参数，如图12。

图12

同理选择“分闸测试”，断路器动作后，仪器也将显示时间波形、速度波形、电流波形、分闸时间、三相同期性、分闸速度、超程、开距、线圈电流等参数，如图13。

图13

至此，试验完成。
