中试控股技术博士为您解答高压开关动特性测试仪提示“输出短路或负载过大，请关机检查控制接线”

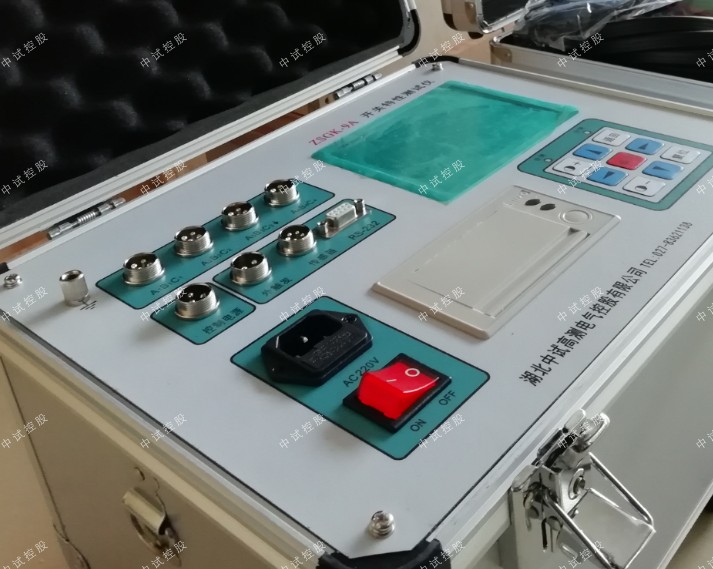

控制接线错误，造成仪器输出短路，致使短路保护功能启动，高压开关动特性测试仪“合、分闸控制电源”无输出。

处理办法：关机后参见说明书上述第1条重新检查接线。

现场线圈负载过大，高压开关动特性测试仪无法正常驱动

中试控股技术博士为您解答处理办法：

1、对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大(高达100A或几百安)，而仪器操作电源的带载能力为20A。致使负载过大，高压开关动特性测试仪无法正常驱动。

现场一般都是把合闸控制线接在合闸线圈前级的合闸接触器线圈上，用仪器控制开关接触器合上，用接触器驱动开关合闸线圈，使开关动作。或者采用“外触发”方式操作开关合闸。

2、对于液压和弹簧机构的开关，由于仪器对输出电流大于6A时就默认为“负载过大”。请看一看或者用万用表实测一下合闸线圈的电阻阻值，确认合闸线圈电流较大。

然后请认真检查接线，确认合闸输出没有短路，则取消高压开关动特性测试仪的短路保护功能进行试验。(注：仪器的短路保护功能取消后，“合、分闸控制电源”输出就不具备保护功能，如果此时控制电源输出确实是短路状态，则可能会造成仪器控制电源的损坏!请谨慎操作)

具体方法是：关机→按住按建不放→开机，直到出现“释放按键”画面提示→松开按键，短路保护功能取消。

注意：高压开关动特性测试仪只要重新关机或复位后，短路保护功能又重新启动。
