中试控股技术博士为您解答电力检测设备的使用操作需要专业的说明书或指导，即使是一块伏安表也有它的使用操作，电力安全我们不能大意。

按下 ON-OFF 按钮，旋转功能量程开关正确选择测试参数及量限。

1、测量交流电压

将功能量程开关拨至参数 U1 对应的 500V 量限，将被测电压从 U1 插孔输入即可进行测量。若测量值小于200V，可直接旋转开关至 U1 对应的 200V 量限测量，以提高测量准确性。

两通道具有完全相同的电压测试特性，故亦可将开关拨至参数 U2 对应的量限，将被测电压从U2 插孔输入进行测量。

2、测量交流电流

将旋转开关拨至参数 I1 对应的10A量限，将标号为I1的钳形电流互感器副边引出线插头插入I1插孔，钳口卡在被测线路上即可进行测量。同样，若测量值小于2A，可直接旋转开关至 I1对应的 2A 量限测量，提高测量准确性。

测量电流时，亦可将旋转开关拨至参数 I2 对应的量限，将标号为I2的测量钳接入 I2 插孔，其钳口卡在被测线路上进行测量。

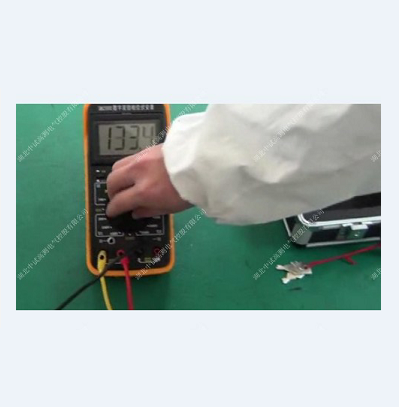

数字双钳相位伏安表

3、测量两电压之间的相位角

测 U2 滞后U1 的相位角时，将开关拨至参数 U1U2。测量过程中可随时顺时针旋转开关至参数U1各量限，测量U1输入电压，或逆时针旋转开关至参数U2各量限，测量 U2 输入电压。

注意：测相时电压输入插孔旁边符号U1、U2及钳形电流互感器红色“ * ”符号为相位同名端。

4、测量两电流之间的相位角

测 I2 滞后 I1 的相位角时，将开关拨至参数 I1I2。同样测量过程中可随时顺时针旋转开关至参数 I1 各最限，测量 I1 输入电流，或逆时针旋转开关至参数 I2 各量限，测量 I2 输入电流。

5、测量电压与电流之间的相位角

将电压从U1输入，用I2测量钳将电流从 I2 输入，开关旋转至参数U1I2 位置，测量电流滞后电压的角度。测试过程中可随时顺时针旋转开关至参数 I2 各量限测量电流，或逆时针旋转开关至参数 U1 各量限测量电压。

也可将电压从 U2 输入，用I1测量钳将电流从 I1 输入，开关旋转至参数 I1U2 位置，测量电压滞后电流的角度。同样测量过程中可随时旋转开关，测量 I1 或 U2 之值。

6、三相三线配电系统相序判别

旋转开关置U1U2位置。将三相三线系统的A相接入U1插孔，B相同时接入与U1对应的±插孔及与U2对应的±插孔，C相接入U2插孔。若此时测得相位值为300°左右，则被测系统为正相序；若测得相位为60°左右，则被测系统为负相序。

换一种测量方式，将A相接入U1插孔，B相同时接入与U1对应的±插孔及U2插孔，C相接入与U2对应的±插孔。这时若测得的相位值为120°，则为正相序；若测得的相位值为240°，则为负相序。

7、三相四线系统相序判别

旋转开关置U1U2位置。将A相接U1插孔，B相接U2插孔，零线同时接入两输入回路的±插孔。若相位显示为120°左右，则为正相序；若相位显示为240°左右，则为负相序。

8、感性、容性负载判别

旋转开关置U1I2位置。将负载电压接入U1输入端，负载电流经测量钳接入I2插孔。若相位显示在0°～90°范围，则被测负载为感性；若相位显示在270°～360°范围，则被测负载为容性。
