中试控股技术博士为您解答：电流互感器校准过程中容易出错的几个技术问题

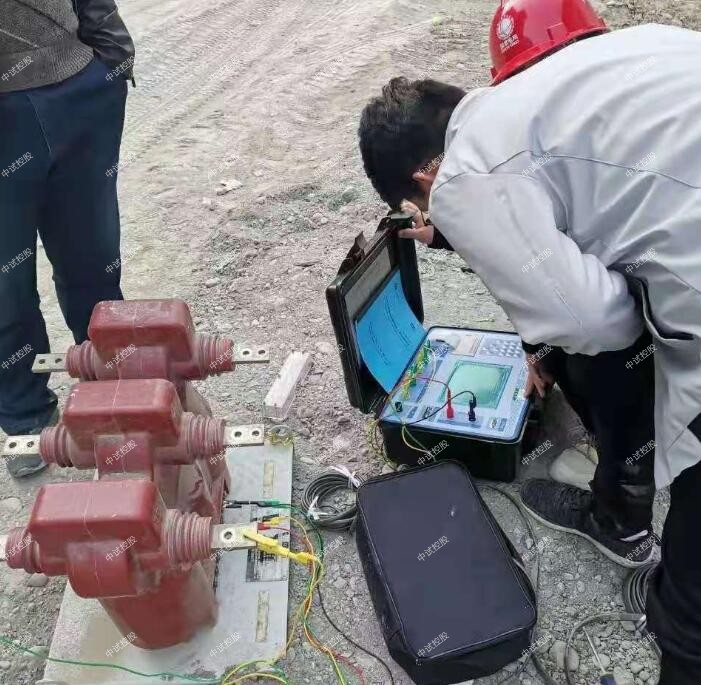

       由于电流互感器测量精度高，测量接线复杂，工频基波测量，环境干扰很大。因此，计量部门往往每台设备都是合格的，但组合后的数据差异较大。

互感器校验仪的精度实际上并不是仪器最重要的指标。在变压器检定规程中，要求整个电路引起的试验误差不超过被测变压器水平的20%。事实上，校准是必需的。仪器在实际工作中显示的数据必须真实可靠。

1.电流互感器校验仪选频滤波性能

变压器验证是对基波的测量。由于标准互感器和被测互感器二次电流的误差电流波形的二次和三次失真非常大（高达500%），并且受到高频干扰的调制，因此校准器必须具有良好的频率-选择性滤波性能、分离基波和测量。

产生失真的因素非常复杂。在没有饱和铁芯的低精度（小于0.5级）变压器试验中，一般失真在10%左右，影响不明显。国标要求校准器谐波衰减32dB以上，足以满足使用。但在测试高精度或铁芯饱和的变压器时，该指标偏低。

2.引入校验仪负载，匹配标准变压器

校验仪给被测变压器带来的附加负载和校验仪给标准变压器带来的负载在国内都有严格的规定。国内测量验证没有检测到这些指标，而且大部分厂家不给出指标。但它们是不同单位测试数据不同的主要原因之一。

3.线负载

负载Z制造时，为连接线预留0.06欧电阻（个别为0.05欧）。因此，测试要求图中A、B、C三根导线的电阻之和为0.06欧姆。小额定负载（10VA）电流互感器检测时，该线的电阻对数据影响很大。

4.电压互感器负载引出点错误

校验仪的负载线和电压采样线应分别从互感器端子引出。如果使用同一条线路，则会由于线路上的电压降而引入测试错误。

5.接线不规范误差

随着对检测技术研究的不断深入，仪表厂家纷纷开发出新的标准互感器。新标准有很多优点，比如两级电流互感器，可以克服标准互感器和校准器之间的负载匹配问题。如果使用的单元仍然按照 1950 年代接线，使用过程中可能会出现了更大的错误。

6. 地线

由于是工频测量，空间电磁场和浮地电位对测量的影响较大。在测试中，地线起着重要的作用。电线必须按照规定正确接地。在 0.05 以上的测试或施加一次高电压时，这一点很重要。
