电压互感器现场测试仪技术规范书

时间：2022-03-31

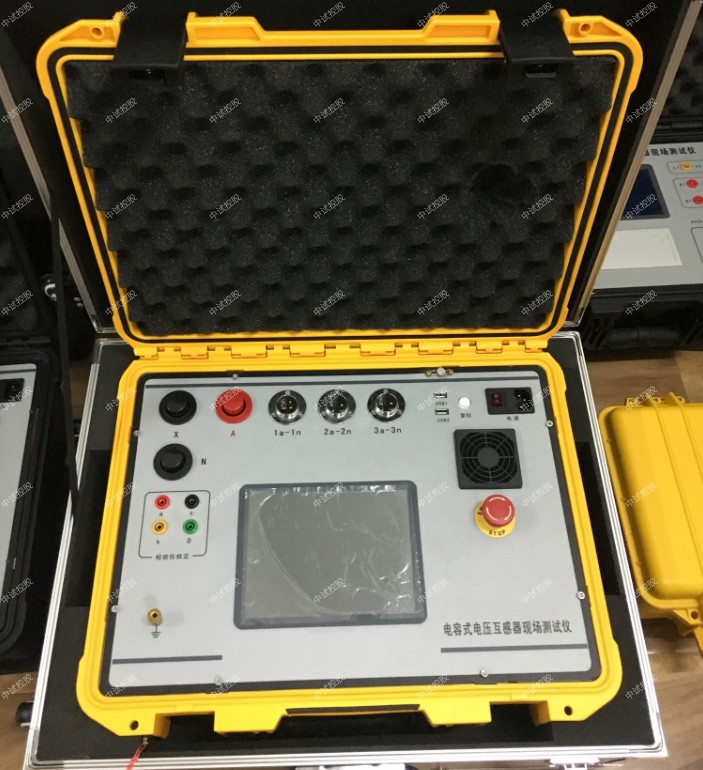

1、中试控股电压互感器误差测试仪同时具有低校高法测量电压互感器误差和电位差法测量电压互感器误差功能于一身，方便现场开展计量装置现场检定工作。

    2、现场检定电压互感器无需标准电压互感器、升压器、负载箱和调压控制箱，使用极为简单的测试接线和操作实现电磁式电压互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
    3、中试控股电压互感器误差测试仪内部具有与被测电压互感器同变比的标准电压互感器，其准确度为0.02级，准确的测量出被测电压互感器的变比和空载误差。然后结合阻抗与导纳的测试结果计算出互感器的误差。
    4、测量范围宽。
    5、具有电压互感器变比、直流内阻以及电压负载箱测试功能。
    6、具有双绕组电压互感器测试功能，具有两个负载箱。
    7、采用640×480高分辨率大屏幕液晶显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷。
    8、采用精准的软件算法，测量数据的准确性进一步提高。
    9、具有智能判断外接线状况，提示接线错误、变比、极性错误等。
10、自动对测试数据进行化整，并判断是否超差，超差数据使用反黑显示，对互感器的数据特性直观明了。
11、直接出具现场检定结论，合格或不合格。
12、大规模存贮器可存储现场测试数据多达1000条。
13、带有打印机，可以现场打印测试数据。

14、采用工程塑料模具机箱防震、防压，保障现场高压试验时的操作人员安全和设备安全。

验收
1）仪器必须经过开箱验收和现场使用验收
2）开箱验收项目如下：
       a.仪器配置符合技术合同要求，不缺少配件，使用说明书、出厂检验报告齐全。
       b.仪器无损款、无制造缺陷、受潮现象。
       c.仪器通电开机正常，工作正常。
3）现场验收按照以下要求进行：
仪器按照招标书规定的现场实际测量要求，在对试品进行实际测量，符合要求，试验报告的制做符合技术协议要求。
