微机继电保护测试仪试验步骤

时间：2022-03-24

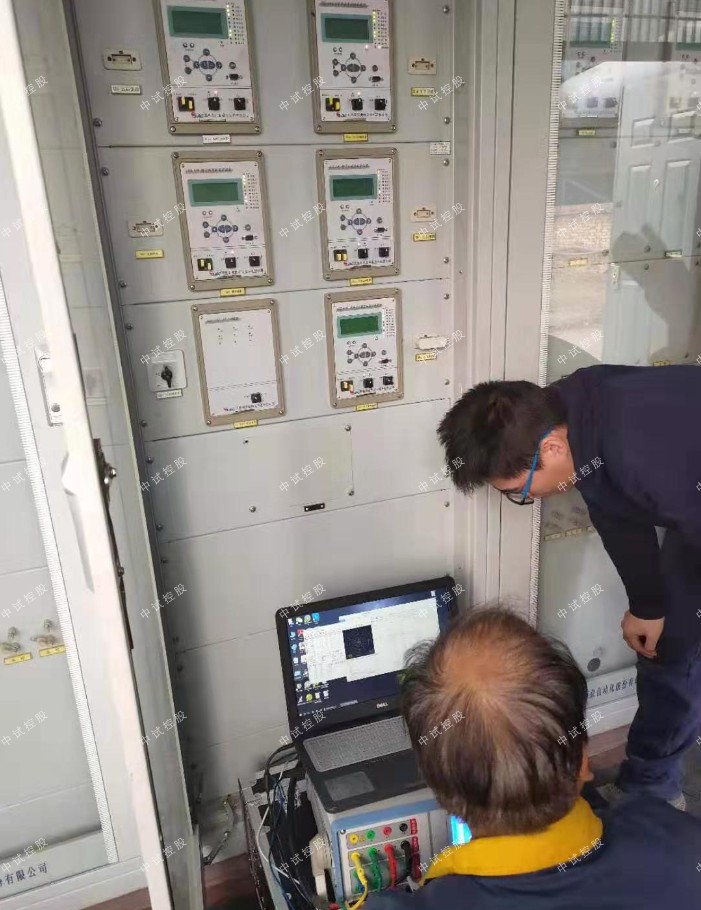

中试控股技术博士为您解答：试验前的准备
    为论述方便，假设某保护的定值为：过流：5A；低电压闭锁值：60V；负序电压：6V。
    1、接线正确：测试仪三相电压UA、UB、UC应分别接保护三相电压的输入端；测试仪的IA接保护某一相电流的输入端，比如A相；测试仪的开入量端子TA和公共端 TN 应分别接至保护跳闸接点的两端，保护为有源接点时，还应保证测试仪的公共端 TN 接保护的正电源端。值得注意的是，有的保护的负序电压和低电压由不同的电压端子接入，因此，在进行下面“检验闭锁电压值”和“检验负序电压值”测试时应分别接线。
    2、请检查保护的定值中，复合电压闭锁过流功能应投入。如果测试时是让保护的II段过流保护动作，则至少应保证II段过流的复合电压闭锁过流功能应投入。
    1．2．2．检验闭锁情况
    由测试仪输出线电压70V（单相电压为40.4V，三相电压UA、UB、UC的相位分别为0º、240º、120º ），大于闭锁电压60V，保护处于闭锁状态。由测试仪输出相电流，初始值为3A，步长为0.1A，逐步增大相电流值至7A，检验保护应不动作。
    1．2．3．检验过流定值
    由测试仪输出线电压50V（单相电压为28.8V，三相电压UA、UB、UC的相位分别为0º、240º、120º ），小于闭锁电压60V，保护闭锁解除，允许动作。由测试仪输出相电流，初始值为3A，步长为0.1A，逐步增大相电流至保护动作，测得保护动作电流，与保护整定的过流定值进行比较。
    1．2．4．检验闭锁电压值
    设测试仪输出的初始电压为70V，大于闭锁电压；初始电流为7A，大于过流定值，并设电压为变量，三相电压的步长均为0.1V。开始试验后，保护处于闭锁状态。逐步减小线电压至保护动作，测得保护动作电压，将此时测试仪输出的线电压与保护整定的低电压闭锁定值进行比较。
    注意：由于保护由闭锁状态到闭锁解除有一定的延时，为保证测试的准确性，手动减小电压时，在接近保护动作前，每减小一个步长应停留足够时间等待保护动作。
    1．2．5．检验负序电压值
    由于整定的负序电压值较低电压闭锁值小，为防止干扰，试验前先将保护的低电压闭锁值整定为3V，小于负序电压。

设测试仪输出的初始负序线电压为4V（单相电压为2.3V，将三相电压的相位改为0º、120º、240º 即可），小于整定的负序电压；初始电流为7A，大于过流定值，并设电压为变量，步长为0.1V（电压UA、UB、UC的步长应相同）。开始试验后，保护不动作。逐步增大线电压至保护动作，测得保护动作电压，与保护整定的负序电压定值进行比较。
